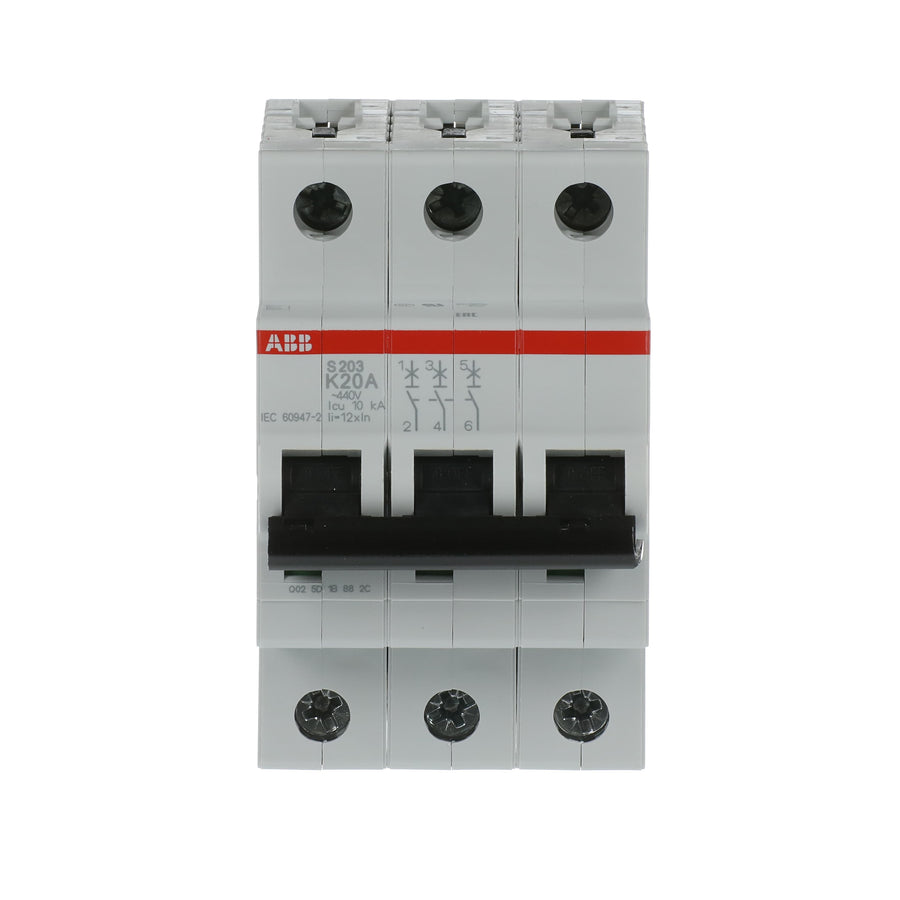

Der ABB Leitungsschutzschalter S203-K20 3-polig Charakteristik K 20 A 6 kA (Hersteller-Artikelnummer 2CDS253001R0487) aus der System pro M compact Baureihe S200 schützt dreiphasige 400-V-Antriebs-, Maschinen- und Transformatorstromkreise bis 20 A Bemessungsstrom (rund 13,8 kW im Drehstromnetz), die im Einschaltmoment hohe Stromspitzen erzeugen. Mit der speziellen Kraft-Charakteristik K und einem Bemessungsschaltvermögen von 6 kA (sowie 10 kA Bemessungsgrenzschaltvermögen Icu bei 400/440 V AC und 20 kA bei 230 V AC nach IEC/EN 60947-2) verbindet das dreipolige Reiheneinbaugerät hohe Anlaufstromfestigkeit mit einem feinfühligem thermischen Überlastschutz – im industriellen Maschinen- und Anlagenbau sowie im Handwerk ebenso wie Zuhause in der privaten Werkstatt, in der Garage, im Keller und im Garten.
Kraft-Charakteristik K bei 20 A: Hohe Anlaufreserve und sensibler Wicklungsschutz
Große Drehstrommotoren, Kolbenkompressoren, Hydraulikaggregate, Lüfter oder Schweißtransformatoren nehmen beim direkten Einschalten kurzzeitig das acht- bis zwölffache ihres Nennstroms auf. Dank der K-Charakteristik löst der elektromagnetische Kurzschlussauslöser des S203-K20 erst beim acht- bis vierzehnfachen Bemessungsstrom (160 A bis 280 A) unverzögert aus, sodass Fehlauslösungen im Anlauf zuverlässig vermieden werden. Gleichzeitig greift der thermische Bimetallauslöser bereits beim 1,05- bis 1,2-fachen Nennstrom ein (statt erst bis zum 1,45-fachen bei B/C-Automaten) und schützt Motorwicklungen sowie 2,5-mm²- oder 4-mm²-Zuleitungen frühzeitig vor Überhitzung. Im Fehlerfall trennt die gekoppelte Mechanik alle drei Außenleiter gemeinsam mit Energiebegrenzungsklasse 3 vom Netz; die Verlustleistung beträgt 2,7 W pro Pol (8,1 W gesamt).
- Motorschutzgerechte K-Charakteristik (20 A): 3-polig (3P), 20 A Bemessungsstrom, Charakteristik K (magnetisch 8–14 x In, enger thermischer Schutz), bis 440 V AC, 6 kA sowie 10 kA Icu / 7,5 kA Ics bei 400 V AC nach IEC/EN 60947-2.
- Kompakte 3-TE-Bauweise (52,5 mm): 52,5 mm Baubreite (3 Teilungseinheiten), 88 mm Höhe, 69 mm Einbautiefe und 345 g Gewicht zur werkzeuglosen Schnappmontage auf 35-mm-DIN-Hutschienen nach EN 60715.
- Patentierte Doppelstock-Zylinder-Hubklemmen: Berührungssichere IP20-Klemmen mit Hintersteckschutz für gleichzeitige Aufnahme von 10-mm²-Phasenschienen und Leitern von 0,75 bis 35 mm² (flexibel bis 25 mm²).
- Bi-direktionale Einspeisung & Rüttelfestigkeit: Wahlweise Einspeisung von oben oder unten bei 2,8 Nm Anzugsdrehmoment (Pozidriv PZ 2, Abisolierlänge 12,5 mm) und 5 g Schwingungsfestigkeit.
- Hohe Lebensdauer & Systemzubehör: Volle 20.000 elektrische und 20.000 mechanische Schaltspiele, echte Rot/Grün-Kontaktstellungsanzeige am Kipphebel und seitliche Kopplung mit Hilfs-/Signalkontakten.
Schnelle Integration in Schaltschrank und Unterverteilung
Für Schaltschrankbauer und Elektroinstallateure lässt sich der ABB S203-K20 über dreiphasige ABB-Phasenschienen direkt neben Standard-Leitungsschutzschaltern der Serie S200 verschienen. Die getrennten Klemmkammern der Failsafe-Zylinder-Hubklemmen verhindern zuverlässig das Hinterstecken von Leitern, und seitlich aufrastbare Signalkontakte oder Hilfsschalter melden jede Auslösung unmittelbar an die Anlagensteuerung.
Für Industrie, Handwerk und leistungsstarke 400-V-Aggregate Zuhause
In Schreinereien, Metallbaubetrieben, Kfz-Werkstätten, Kälte- und Lüftungszentralen sowie in der Landwirtschaft sichert der S203-K20 Drehstrommaschinen bis ca. 9–11 kW Motorleistung zuverlässig ab. Genauso geschätzt ist er Zuhause im Eigenheim: In der privaten Werkstatt, im Hobbykeller und in der Garage (ideal für Hobbyschrauber beim Betrieb von großen 400-V-Kompressoren, Formatkreissägen, Holzspaltern, Schweißanlagen oder Hebebühnen für Pkw und Wohnmobil), für Wärmepumpen und Gegenstromanlagen in Keller, Wintergarten und Garten sowie in Unterverteilungen für Küche, Badezimmer, Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Homeoffice, Arbeitszimmer, Hausflur und Terrasse. Das robuste, halogenfreie Gehäuse in Lichtgrau (RAL 7035) erfüllt Überspannungskategorie III (4 kV Stoßspannungsfestigkeit) und arbeitet zuverlässig bei Temperaturen von -25 bis +55 °C.
