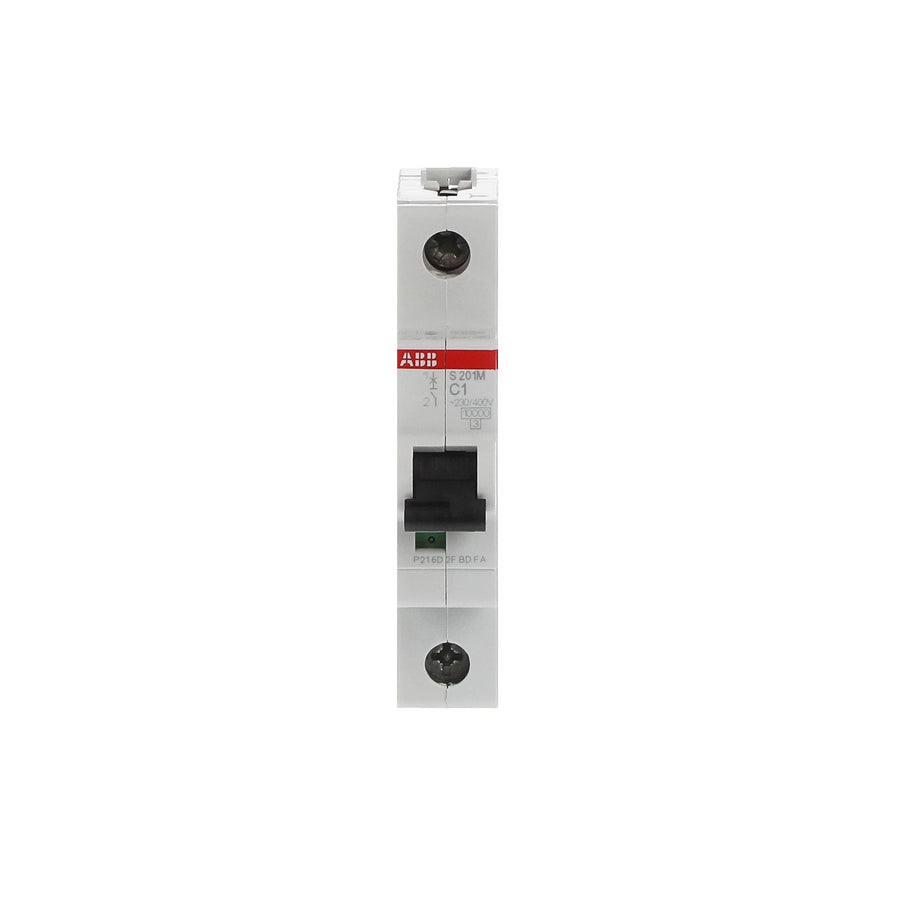

Der ABB Leitungsschutzschalter S201M-C1 1-polig Charakteristik C 1 A 10 kA (Hersteller-Artikelnummer 2CDS271001R0014) ist der hochpräzise Schutzschalter für empfindliche Steuer-, Mess-, Melde- und Elektronikstromkreise mit geringster Nennstromaufnahme, die direkt in leistungsstarken Haupt- oder Industrieverteilungen mit erhöhtem Kurzschlussstrompegel betrieben werden. Mit einem fein abgestimmten Bemessungsstrom von 1 A, der einschaltstromfesten Auslösecharakteristik C und 10 kA Bemessungsschaltvermögen nach IEC/EN 60898-1 (sowie 15 kA Icu bei 230/400 V AC und 25 kA Icu bei 133 V AC nach IEC/EN 60947-2) ersetzt das Gerät der Baureihe S200M wartungsintensive Schmelz- und Feinsicherungen durch einen jederzeit wieder einschaltbaren Hutschienenautomaten – im Schaltschrankbau und Facility Management ebenso wie in der Haustechnik Zuhause im Eigenheim.
Feinschutz bei 1 A mit C-Charakteristik gegen Einschaltspitzen kleiner Netzteile
Kleinste Schaltnetzteile, Messumformer, Schützspulen, Smart-Meter-Gateways, Tarifsteuergeräte oder Kleintransformatoren nehmen im Dauerbetrieb oft deutlich weniger als 1 A auf, erzeugen beim Zuschalten jedoch einen kurzen Ladestromstoß. Dank der C-Charakteristik toleriert der magnetische Schnellauslöser des S201M-C1 kurzzeitige Stromspitzen bis zum fünf- bis zehnfachen Bemessungsstrom (5 A bis 10 A) ohne Fehlauslösung, während er bei einem Kurzschluss auf der Steuerleitung sofort entklinkt und die Durchlassenergie gemäß Energiebegrenzungsklasse 3 minimiert. Der thermische Bimetallauslöser schützt feine Aderquerschnitte ab 0,75 mm² und Gerätewicklungen zuverlässig vor Überhitzung; die Eigenverlustleistung liegt bei nur 1,4 W.
- Präziser 1-A-Schutz mit 10 kA: 1-polig (1P), 1 A Bemessungsstrom, Charakteristik C, 230/400 V AC (bis 72 V DC), 10 kA nach IEC/EN 60898-1 sowie 15 kA Icu / 11,2 kA Ics nach IEC/EN 60947-2, Verlustleistung 1,4 W.
- Weltweite Zulassungen (UL/CSA): Zertifiziert nach IEC/EN 60898-1, IEC/EN 60947-2 sowie UL 1077 und CSA 22.2 No. 235 (bis 277 V AC / 48 V DC) für den internationalen Maschinen- und Steuerungsbau.
- Schmale 1-TE-Bauweise (17,5 mm): 17,5 mm Breite, 88 mm Höhe, 69 mm Einbautiefe und 112 g Gewicht zur werkzeuglosen Rastmontage auf 35-mm-DIN-Hutschienen nach EN 60715 in beliebiger Einbaulage.
- Patentierte Doppelstock-Zylinder-Hubklemmen: Berührungssichere IP20-Klemmen mit Hintersteckschutz für getrennte Klemmung von 10-mm²-Phasenschienen und Steuerleitern von 0,75 bis 35 mm² (flexibel bis 25 mm²).
- Echte Kontaktstellungsanzeige & Zubehör: Direkte Rot/Grün-Anzeige an der Schaltwippe, 10.000 elektrische / 20.000 mechanische Schaltspiele und seitliche Kopplung mit Hilfs- und Signalkontakten.
Übersichtliche Verdrahtung im Steuer- und Zählerschrank
Für Schaltschrankbauer, Messstellenbetreiber und Elektroinstallateure bietet der ABB S201M-C1 durch seine Bi-Direktional-Zylinder-Hubklemmen enorme Vorteile: Die Einspeisung kann wahlweise von oben oder unten erfolgen, und feine Steuerleitungen ab 0,75 mm² sitzen bei 2,8 Nm Anzugsdrehmoment (Pozidriv PZ 2, Abisolierlänge 12,5 mm) vibrationsfest im Klemmkäfig. Über seitlich aufrastbare Signalkontakte lässt sich eine Auslösung des 1-A-Mess- oder Steuerkreises sofort an eine übergeordnete Steuerung melden.
Für Industrie-Steuerungen, Zählerplätze und Smart-Home-Technik Zuhause
Neben dem Einsatz in SPS-Schränken, Spannungsabgriffen für Netzanalysatoren, Heizungs- und Lüftungssteuerungen im Gewerbe ist der 1-A-Schutzschalter auch Zuhause im modernen Eigenheim gefragt: Er sichert Smart-Meter-Gateways, Rundsteuerempfänger, Klingel- und Türsprechanlagen-Netzteile, Energiemanager für Photovoltaik und Wallbox im Zählerschrank im Keller oder Hausflur ebenso selektiv ab wie empfindliche Steuer- und Bus-Netzteile für Küche, Badezimmer, Schminkspiegel, Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Homeoffice, Arbeitszimmer, Hobbyraum, Partyraum, Garage, Werkstatt, Wintergarten, Terrasse und Garten. Das schlagfeste Gehäuse in Lichtgrau (RAL 7035) erfüllt Überspannungskategorie III (4 kV Stoßspannungsfestigkeit) und arbeitet zuverlässig bei Temperaturen von -25 bis +55 °C.
