Jung Schalter, Wippen, Schuko-Steckdosen und Abdeckrahmen aus dem Programm AS 500 in Alpinweiß (WW): Diese Kategorie bündelt fünf aufeinander abgestimmte Artikel für Unterputz-Installationen an 230 V – den Einsatz 506 U (10 AX, 250 V), die 1-fach-Wippe für Taster AS 591 WW, die Schuko-Steckdose AS 1520 WW (16 A, 250 V) sowie die Rahmen AS 582 WW und AS 583 WW für waagerechte und senkrechte Kombinationen. Elektrobetriebe, Hausverwaltungen, Hotels, Büros und Praxen sichern sich damit passende Originalteile für Instandhaltung und Renovierung; Privatkunden erneuern Schalter und Steckdosen in Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Küche, Badezimmer, Homeoffice, Hausflur, Keller, Hobbyraum und Garage in derselben Profi-Qualität. Der Schalter bedient dabei jede Beleuchtung – von warmweiß (2.700–3.000 K) über neutralweiß und kaltweiß (4.000 K) bis tageslichtweiß (6.000–6.500 K). Arbeiten am 230-V-Netz führt eine Elektrofachkraft aus.
Energieeffizienz
Notieren Sie vor der Bestellung, welche Jung-Teile bereits an der Wand sitzen: Programm (AS 500), Farbton (WW = Alpinweiß) und Anzahl der Funktionen unter einer Abdeckung. So stellen Sie sicher, dass Ersatzteile in Form und Weißton zum Rest der Installation passen – im Büro, im Hotel oder im eigenen Zuhause.
Alle Artikel zur ElektroinstallationFür die Schaltfunktion in der Dose steht der Einsatz 506 U (10 AX, 250 V) bereit, als sichtbares Bedienelement die 1-fach-Wippe AS 591 WW für Taster. Für Strom aus der Wand wählen Sie die Schuko-Steckdose AS 1520 WW (16 A, 250 V). Den Anschluss von Leitungen und Leuchten führt eine Elektrofachkraft aus.
Ratgeber: Leuchten sicher anschließenZählen Sie, wie viele Einsätze später unter einer Abdeckung sitzen: zwei Funktionen – Rahmen AS 582 WW, drei Funktionen – Rahmen AS 583 WW. Beide Rahmen sind für die waagerechte und senkrechte Kombination vorgesehen, etwa neben der Zimmertür oder über der Arbeitsfläche in der Küche. Absicherung und Leitungen des Stromkreises plant der Elektriker.
Leitungsschutzschalter ansehenDer Schalter bedient die Beleuchtung, die Lichtfarbe bestimmt das Leuchtmittel: warmweiß (2.700–3.000 K) für Wohnzimmer, Esszimmer und Schlafzimmer, neutralweiß und kaltweiß (4.000 K) für Küche, Badezimmer, Homeoffice und Büro, tageslichtweiß (6.000–6.500 K) für Keller, Garage und Werkstatt.
Ratgeber: Lichtfarbe & KelvinEin Schaltplatz besteht aus mehreren Bauteilen, die erst gemeinsam funktionieren: dem Unterputz-Einsatz in der Wanddose, der Bedienwippe und dem Abdeckrahmen. In dieser Kategorie finden Sie fünf Artikel des Jung-Programms AS 500, die zusammenpassen:

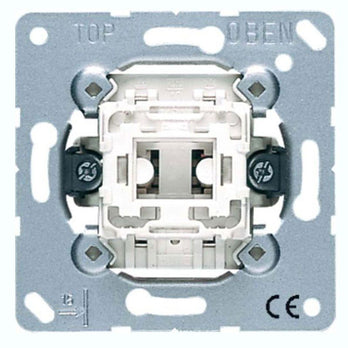

Der Einsatz 506 U sitzt in der Wanddose und übernimmt die Funktion.
Die 1-fach-Wippe AS 591 WW für Taster ist das sichtbare Bedienelement.
Die Schuko-Steckdose AS 1520 WW für den Geräteanschluss.
Die Rahmen AS 582 WW und AS 583 WW für waagerechte und senkrechte Kombinationen.
Für Elektrobetriebe, Hausverwaltungen und Facility Management ist diese Aufteilung praktisch: Verschlissene oder vergilbte Sichtteile lassen sich gezielt erneuern, ohne das Gesamtkonzept der Installation zu ändern. Privatkunden profitieren genauso, wenn sie im Wohnzimmer, Schlafzimmer oder Hausflur einzelne Bedienelemente ersetzen und das einheitliche Schalterbild behalten möchten. Welche Teile Sie konkret brauchen, hängt davon ab, was bereits an der Wand sitzt – dazu mehr in den folgenden Abschnitten.
Alle Artikel stammen aus dem Jung-Sortiment; die sichtbaren Teile sind im Programm AS 500 in Alpinweiß (Kürzel WW) ausgeführt:
| Artikel | Ausführung | Praxis |
|---|---|---|
| Jung 506 U (10 AX, 250 V): | Unterputz-Einsatz, laut Artikelbezeichnung als Wippschalter bzw. Wipptaster ausgeführt | Sitzt in der Wanddose und bildet die elektrische Basis des Schaltplatzes. |
| Jung Wippe AS 591 WW: | Einfache 1-fach-Wippe für Taster aus dem Programm AS 500 | Das sichtbare Bedienelement, das bei Verschleiß oder Vergilbung ersetzt wird. |
| Jung Schuko-Steckdose AS 1520 WW: | Schutzkontakt-Steckdose für 16 A bei 250 V, aus Duroplast in Alpinweiß | Aus dem Programm AS 500. |
| Jung Rahmen AS 582 WW: | Rahmen für die waagerechte und senkrechte Kombination | Fasst zwei Einsätze unter einer gemeinsamen, alpinweißen Abdeckung zusammen. |
| Jung Rahmen AS 583 WW: | Dreifacher Abdeckrahmen aus dem Programm AS 500 in Alpinweiß | Drei Funktionen an einer Stelle, etwa Lichtschalter, Jalousietaster und Steckdose neben einer Tür. |
Die kurzen Kürzel AS und WW im Artikelnamen helfen bei der eindeutigen Zuordnung. Wer Teile aus demselben Programm und Farbton wählt, vermeidet sichtbare Abweichungen bei Form und Weißton. Im Zweifel gleichen Sie die Typbezeichnung des vorhandenen Bestands mit der Artikelnummer ab.
Wer in Bürotrakten, Hotel-Etagen oder Mehrfamilienhäusern defekte oder vergilbte Bedienelemente erneuert, braucht das Originalteil, keine ungefähr passende Alternative. Genau dafür ist die Wippe AS 591 WW gedacht: Sie ersetzt die sichtbare Bedienfläche, ohne dass die Installation in der Dose angefasst werden muss – sofern der vorhandene Einsatz zum Programm passt.
Hausverwaltungen und Facility-Teams kalkulieren Ersatzteile für Mieterwechsel, Etagensanierungen und laufende Wartung planbar.
→ Elektrobetriebe halten wenige, eindeutig benannte Artikel auf Lager.
Eine einzelne vergilbte Wippe im Hausflur, eine wackelnde Steckdose im Arbeitszimmer oder ein Rahmen, der nicht mehr zum Rest der Wand passt.
→ Gezielt tauschen, statt die komplette Wandausstattung neu zu planen.
Entscheidend ist, vorher die Bezeichnung des vorhandenen Bestands zu notieren und mit der Artikelnummer abzugleichen. Achten Sie zusätzlich auf den Farbton: Alpinweiß (WW) sollten Sie nicht mit beliebigen Weißtönen anderer Serien mischen, da Unterschiede auffallen können.
Die Schuko-Steckdose Jung AS 1520 WW ist für 16 A bei 250 V ausgelegt und besteht aus Duroplast im Farbton Alpinweiß. Nennstrom und Nennspannung beschreiben die Grenze der Steckdose; die tatsächliche Belastung eines Stromkreises wird zusätzlich durch Leitung und Sicherung bestimmt – passende Schutzorgane finden Sie bei den Leitungsschutzschaltern.
Büros, Praxen, Hotelzimmer, Werkstätten und Lagerräume – täglich genutzt, mit einheitlichem Erscheinungsbild.
Küche für Kaffeemaschine und Wasserkocher, Homeoffice am Schreibtisch, Wohnzimmer am Fernseher, Schlafzimmer am Bett, Keller für die Waschmaschine, Garage für das Werkzeug.
Mehrere Steckdosen oder Steckdose plus Lichtschalter: mit dem 2-fach-Rahmen AS 582 WW oder dem 3-fach-Rahmen AS 583 WW.
Zur Schutzart liegen für diese Steckdose keine Angaben vor; für Feuchträume und den Außenbereich klären Sie die Eignung daher vorab mit Ihrer Elektrofachkraft.
Der Jung-Einsatz 506 U ist für 10 AX bei 250 V ausgelegt. Die Zahl nennt den Nennstrom von 10 Ampere; der Zusatz X wird bei Installationsschaltern üblicherweise für die Eignung zum Schalten von Lampenlasten verwendet, bei denen im Einschaltmoment kurzzeitig höhere Ströme fließen. Ob eine bestimmte LED-Leuchte mit Treiber oder Vorschaltgerät in der gewünschten Anzahl über einen Schalter laufen darf, entscheiden die Herstellerangaben der Leuchte und das Jung-Datenblatt, nicht die Zahl allein. Der Schalter bestimmt nicht die Lichtfarbe, sondern wie bequem Sie sie bedienen:
Warmweiß (2.700–3.000 K): wohnliches Licht für Wohnzimmer, Esszimmer, Schlafzimmer und Kinderzimmer sowie für Hotelzimmer, Restaurants und Lounges.
Neutralweiß und kaltweiß (4.000 K): Beide Begriffe bezeichnen dieselbe Lichtfarbe (Cool White) – sachliches Licht für Küche, Badezimmer, Schminkspiegel, Homeoffice und Hausflur sowie für Büros, Praxen und Verkaufsflächen.
Tageslichtweiß (6.000–6.500 K): helles Licht für Keller, Garage, Hobbyraum, Werkstatt und Lager – nicht zu verwechseln mit kaltweiß bei 4.000 K.
Passende Leuchtmittel finden Sie bei den LED-Lampen und LED-Röhren. Möchten Sie das Licht stufenlos regeln, ist ein Wippschalter nicht die richtige Wahl: Dafür gibt es Dimmer, die zu dimmbaren LED-Lampen passen müssen.
In vielen Räumen sitzen Lichtschalter und Steckdose direkt nebeneinander – im Hotelzimmer ebenso wie im Büro, im Schlafzimmer oder im Flur. Beide Rahmen sind laut Artikelbezeichnung für die waagerechte und senkrechte Kombination vorgesehen: waagerecht über der Küchenarbeitsplatte oder dem Schreibtisch im Homeoffice, senkrecht neben der Zimmertür oder im Treppenhaus.
Der Jung Rahmen AS 582 WW fasst zwei Einsätze unter einer gemeinsamen, alpinweißen Abdeckung zusammen.
→ zwei Einsätze – AS 582 WW
Der Rahmen AS 583 WW bündelt drei Funktionen, etwa Lichtschalter, Jalousietaster und Steckdose neben einer Tür.
→ drei Einsätze – AS 583 WW
Zählen Sie zur Auswahl die Funktionen, die später unter einer Abdeckung sitzen sollen. Die Dosen in der Wand müssen zur gewählten Kombination passen; Dosenabstand und Eignung für den Rahmen klären Sie vor dem Kauf mit Ihrer Elektrofachkraft und anhand der Jung-Unterlagen. Ein Rahmen schließt zugleich die Optik ab: Wenn Rahmen, Wippe und Steckdose aus demselben Programm stammen, wirkt die Wand einheitlich – ein Pluspunkt für Hotelflure und Praxisräume ebenso wie für Wohnzimmer und Hausflur zu Hause.
Unsere Hauptzielgruppe sind gewerbliche Einkäufer: Elektroinstallationsbetriebe, Facility Management, Hausverwaltungen, Bauträger, Hotellerie und Gastronomie, Praxen, Büros sowie Industrie- und Logistikbetriebe. Im Objektalltag zählen eindeutig benannte Artikel, planbarer Nachkauf aus einem Programm und ein einheitliches Erscheinungsbild über viele Räume und Etagen hinweg.
Gleichzeitig bestellen bei uns viele Privatkunden, die im eigenen Haus oder in der Eigentumswohnung bewusst Markenqualität wählen: für Wohnzimmer, Esszimmer, Schlafzimmer und Kinderzimmer, für Küche und Badezimmer, für das Homeoffice, den Hausflur, Keller, Hobbyraum und die Garage.
Bei größeren Mengen für Mehrfamilienhäuser, Hotels oder Bürogebäude lohnt es sich, Artikelnummern vorab abzustimmen, damit Einsätze, Wippen, Steckdosen und Rahmen in der passenden Anzahl zusammenkommen.
Wichtig: Der Einbau und Anschluss von Schaltereinsätzen und Steckdosen am 230-V-Netz ist Sache einer qualifizierten Elektrofachkraft nach den geltenden VDE-Bestimmungen. Die Zusammenstellung der Teile erledigen Sie bequem hier im Shop; die Montage übernimmt Ihr Elektriker.
| Merkmal | Jung AS 500 (Artikel dieser Kategorie) | Gemischte Teile verschiedener Serien |
|---|---|---|
| Programm und Farbton | Wippe, Steckdose und Rahmen stammen aus dem Programm AS 500 in Alpinweiß (WW) | Teile verschiedener Serien und Weißtöne, Passung und Farbe müssen einzeln geprüft werden |
| Einsatz in der Dose | Einsatz 506 U, ausgelegt für 10 AX bei 250 V | Nennwerte je Hersteller und Typ unterschiedlich, Datenblatt prüfen |
| Bedienelement | 1-fach-Wippe AS 591 WW für Taster aus demselben Programm | Wippen anderer Programme, Kompatibilität mit dem Einsatz unsicher |
| Steckdose | Schuko-Steckdose AS 1520 WW, 16 A bei 250 V, Duroplast in Alpinweiß | Material, Nennwerte und Farbton je nach Anbieter verschieden |
| Zwei Funktionen kombinieren | Rahmen AS 582 WW fasst zwei Einsätze unter einer gemeinsamen alpinweißen Abdeckung | Rahmen und Einsätze müssen herstellerübergreifend abgestimmt werden |
| Drei Funktionen kombinieren | Rahmen AS 583 WW als dreifacher Abdeckrahmen, z. B. für Lichtschalter, Jalousietaster und Steckdose | Dreifach-Kombinationen oft nur innerhalb einer Serie sauber lösbar |
| Einbaulage | Rahmen AS 582 WW und AS 583 WW sind für waagerechte und senkrechte Kombination vorgesehen | Je nach Programm unterschiedliche Rahmen oder Einschränkungen bei der Einbaulage |
| Nachkauf und Ersatz | Eindeutige Artikelnummern ermöglichen Originalteile bei Renovierung, Wartung und Mieterwechsel | Ungefähr passende Ersatzteile mit sichtbaren Abweichungen bei Form und Weißton |
