Busch-Jäger zählt zu den bekanntesten deutschen Herstellern von Schaltern, Steckdosen und Installationsgeräten; das Unternehmen mit Sitz in Lüdenscheid gehört zur ABB-Gruppe. Entsprechend häufig trifft man in Neubauten, Bestandswohnungen, Büros, Schulen und Gewerbeobjekten auf Busch-Jäger-Programme – und genau dort beginnt meist die Suche nach Ersatzteilen: Eine Wippe ist gebrochen, ein Rahmen vergilbt, eine Steckdose soll erneuert oder eine Kombination nach einer Renovierung neu bestückt werden.

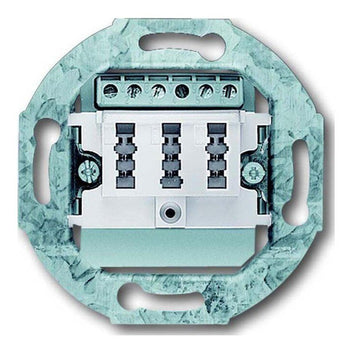

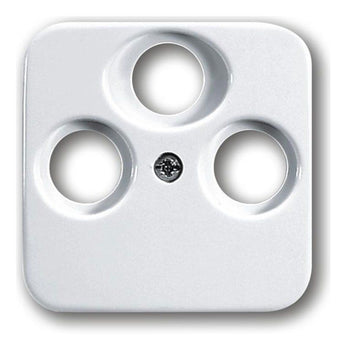

Das Baukastenprinzip: Einsatz, Wippe oder Zentralscheibe und Rahmen

Eine Busch-Jäger-Schaltstelle ist kein Einzelteil, sondern ein Baukasten aus drei Ebenen:

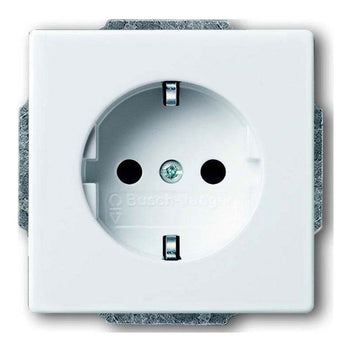

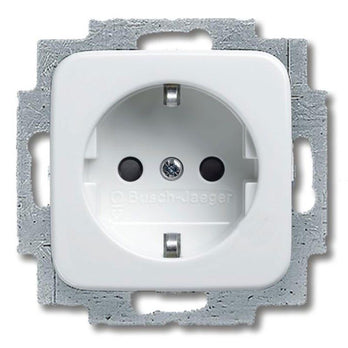

Steckdosen wie die SCHUKO-Steckdose 20 EUC sind ein Sonderfall: Hier bilden Einsatz und farbige Abdeckung eine Einheit, es fehlt nur noch der Rahmen. Für die Bestellung heißt das: Prüfen Sie für jede Schaltstelle, welche Ebene tatsächlich getauscht werden muss. Oft reichen Wippe oder Rahmen, der verdrahtete Einsatz bleibt in der Wand – das spart gerade in bewohnten Objekten, Hotelzimmern, Praxen und Büros Zeit, Staub und Kosten.

Reflex SI oder future linear: zwei Programme, zwei Einsatzprofile

In diesem Sortiment sind zwei Busch-Jäger-Rahmenprogramme vertreten:

Wichtig für die Planung: Wippen und Rahmen der beiden Programme sind nicht gegeneinander austauschbar, und zwei unterschiedliche Weißtöne nebeneinander wirken an der Wand unruhig. Entscheiden Sie sich deshalb je Raum oder je Objekt für ein Programm und bleiben Sie dabei. Das erleichtert auch spätere Nachbestellungen, weil Hausmeister, Objektbetreuer oder Elektrobetrieb nur noch eine überschaubare Teileliste pflegen.

Die richtige Schaltfunktion: Ausschaltung, Wechselschaltung oder Taster

Welcher Einsatz passt, hängt davon ab, wie das Licht geschaltet werden soll:

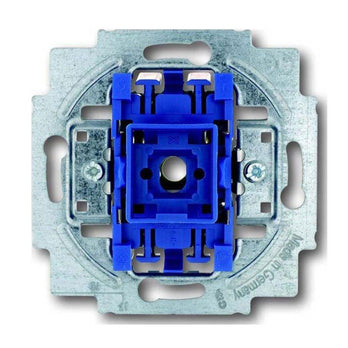

Der Wippschalter-Einsatz 2000/6 US ist als Wechselschalter ausgelegt und lässt sich bei entsprechender Verdrahtung auch als einfacher Ausschalter einsetzen – praktisch für die Lagerhaltung im Handwerksbetrieb. Der Wipptaster-Einsatz 2020 US gibt nur einen Impuls, solange er gedrückt wird. Dieser Impuls steuert einen Stromstoßschalter oder einen Treppenlicht-Zeitschalter im Verteiler, der das Licht umschaltet beziehungsweise nach Ablauf der eingestellten Zeit selbst wieder ausschaltet; so lassen sich viele Taster parallel betreiben.

Vor der Bestellung lohnt deshalb ein Blick in die vorhandene Installation: Wer einen Taster gegen einen Schalter tauscht oder umgekehrt, verändert die Funktion der Anlage – das gehört in die Hände einer Elektrofachkraft.

Beleuchtete Schalter, Steck-Glimmlampe 8350 und LED-Lampen

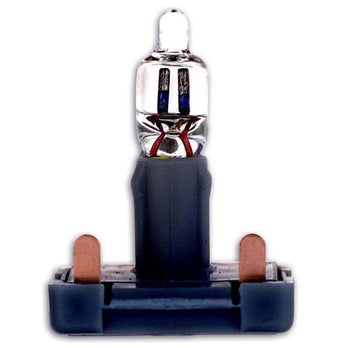

Ein beleuchteter Schalter oder Taster hilft, die Bedienstelle im Dunkeln zu finden – im Hausflur, im Treppenhaus, im Hotelzimmer, im Kinderzimmer oder im Keller. Bei Busch-Jäger übernimmt diese Aufgabe in dafür vorbereiteten Einsätzen eine einsteckbare Glimmlampe wie die Steck-Glimmlampe 8350.

Aus Sicht des Lichtfachhandels gehört hierher ein wichtiger Hinweis: Als Orientierungslicht liegt die Glimmlampe elektrisch parallel zum offenen Schaltkontakt. Im ausgeschalteten Zustand fließt deshalb ein kleiner Strom über die Glimmlampe und die angeschlossene Leuchte. Eine Glühlampe oder Halogenlampe zeigte davon nichts – eine moderne LED-Lampe kann mit diesem Reststrom dagegen schwach nachglimmen oder in Abständen kurz aufblitzen. Hängen sehr viele beleuchtete Taster an einem Stromstoßschalter oder Treppenlicht-Zeitschalter, kann die Summe der Glimmströme zudem das Relais stören. Für Abhilfe gibt es drei saubere Wege:

• Glimmlampe weglassen, wenn die Orientierung im Raum auch ohne Licht im Schalter gelingt.
• Kontrollbeleuchtung statt Orientierungslicht: Sie leuchtet nur bei eingeschaltetem Licht und braucht einen Neutralleiter in der Dose – ideal für Keller, Dachboden oder Außenlicht, das man vom Flur aus nicht sieht.
• Betriebsgeräte mit Freigabe: Stromstoßschalter und Treppenlicht-Zeitschalter wählen, die laut Hersteller für beleuchtete Taster geeignet sind, und die zulässige Anzahl einhalten.

Ob ein Einsatz für eine Glimmlampe vorbereitet ist und welche Lampe hineingehört, steht in den Herstellerangaben des jeweiligen Einsatzes. Mehr zu den Ursachen erklärt unser Ratgeber Warum flackern LED-Lampen?

Rahmen, Kombinationen und Montage in der Unterputzdose

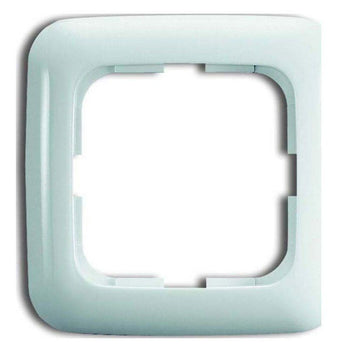

Abdeckrahmen gibt es 1fach für Einzelgeräte und als Mehrfachrahmen für Kombinationen – im Sortiment von 1fach bis 3fach bei Reflex SI und 1fach bis 2fach bei future linear. Mehrfachrahmen sind auf den in Deutschland üblichen Mittenabstand von 71 mm zwischen den Gerätedosen ausgelegt. Passen Abstand und Ausrichtung, sitzt eine Kombination aus Lichtschalter und SCHUKO-Steckdose neben der Tür oder eine Steckdosenreihe über der Arbeitsplatte in der Küche bündig unter einem gemeinsamen Rahmen.

Prüfen Sie bei Bestandsanlagen vor der Bestellung, wie viele Geräte nebeneinander sitzen, denn ein 2fach-Rahmen lässt sich nicht nachträglich verlängern, und senkrechte Kombinationen brauchen ebenfalls den passenden Mehrfachrahmen. Bei der Montage wird der Einsatz in der genormten Unterputz-Gerätedose befestigt, dann der Rahmen aufgelegt und von Wippe, Zentralscheibe oder Steckdosenabdeckung fixiert.

Im gewerblichen Bestand – Hotels mit vielen Zimmern, Bürogebäude, Wohnanlagen, Pflegeeinrichtungen – lohnt sich eine kleine Reserve an Rahmen und Wippen im gleichen Programm und Farbton: Bricht eine Abdeckung, ist sie ohne Wartezeit ersetzt, und die Optik bleibt über alle Räume hinweg einheitlich.

Sicher installieren – und das passende LED-Licht dazu

Das Anschließen, Umklemmen und Austauschen von Schaltern, Tastern und Steckdosen an der 230-V-Netzspannung ist Sache einer Elektrofachkraft. Das gilt auch für den scheinbar harmlosen Tausch einer Wippe oder eines Rahmens: Darunter liegen spannungsführende Teile frei, deshalb vorher den Stromkreis am Leitungsschutzschalter abschalten und gegen Wiedereinschalten sichern. Eine gebrochene Wippe oder eine gerissene Steckdosenabdeckung ist kein Schönheitsfehler, sondern ein Sicherheitsrisiko und sollte zeitnah ersetzt werden – in Betrieben kommt die wiederkehrende Prüfung ortsfester Anlagen nach DGUV Vorschrift 3 hinzu, bei der beschädigte Abdeckungen auffallen.

Wer bei der Gelegenheit auch die Beleuchtung modernisiert, findet bei uns die passenden LED-Leuchtmittel:

Soll das Licht dimmbar sein, ersetzt ein LED-geeigneter Dimmer den Schalter-Einsatz; Dimmer und dimmbare LED-Lampen müssen dabei zusammenpassen, wie der Ratgeber Dimmer für Leuchtmittel zeigt.

Reflex SI oder future linear? Die beiden Busch-Jäger-Programme im Vergleich
