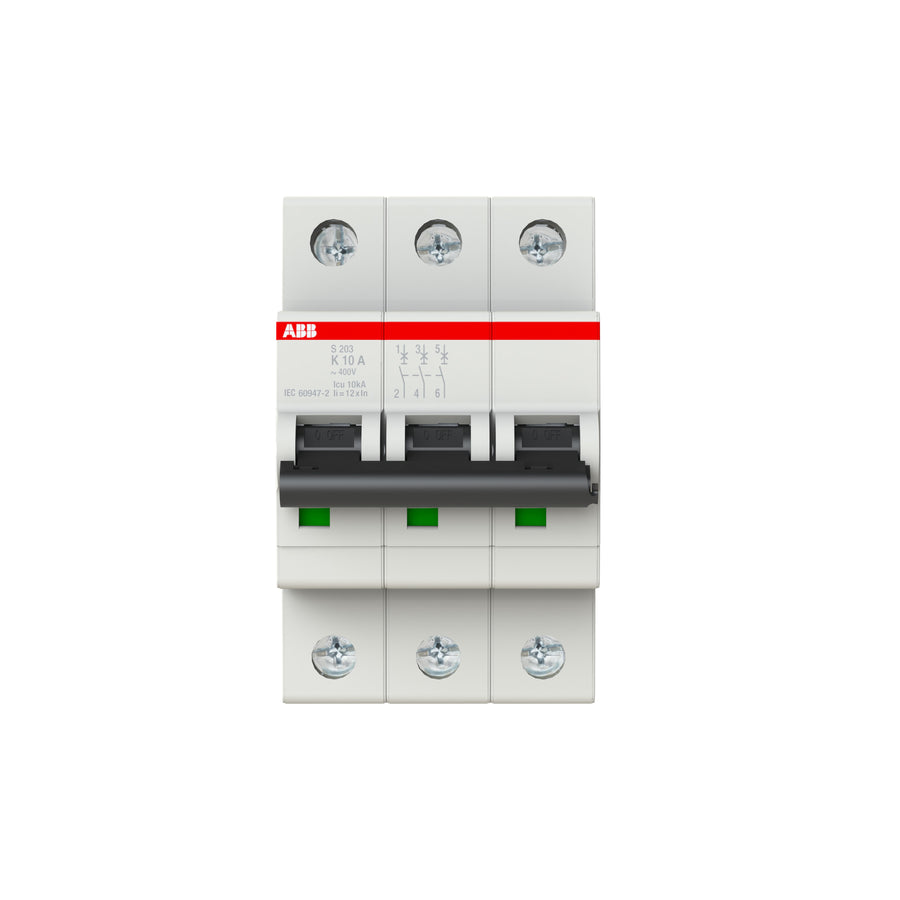

Der ABB Leitungsschutzschalter S203-K10 3-polig Charakteristik K 10 A 6 kA (Hersteller-Artikelnummer 2CDS253001R0427) aus der System pro M compact Baureihe S200 ist speziell für dreiphasige 400-V-Antriebs-, Pumpen-, Lüfter- und Transformatorstromkreise mit 10 A Bemessungsstrom (bis ca. 4–5,5 kW Motorleistung) entwickelt, die beim Einschalten hohe Stromspitzen verursachen. Mit der Kraft-Charakteristik K und einem Bemessungsschaltvermögen von 6 kA (sowie 10 kA Bemessungsgrenzschaltvermögen Icu bei 400/440 V AC und 20 kA bei 230 V AC nach IEC/EN 60947-2) vereint das dreipolige Reiheneinbaugerät hohe Einschaltstromfestigkeit mit einem präzisen thermischen Wicklungsschutz – in Industrie, Maschinenbau und Gebäudetechnik ebenso wie Zuhause im Eigenheim, im Keller, in der Garage, in der Werkstatt und im Garten.
Kraft-Charakteristik K bei 10 A für sicheren Motoranlauf und engen Überlastschutz
Wenn kleinere bis mittlere 400-V-Drehstrommotoren, Kompressoren, Hydraulikpumpen oder dreiphasige Transformatoren direkt ans Netz geschaltet werden, fließt kurzzeitig ein mehrfacher Anlaufstrom. Während B- oder C-Automaten hier ungewollt auslösen können, legt die K-Charakteristik des S203-K10 die magnetische Kurzschlussauslösung gezielt auf das acht- bis vierzehnfache des Bemessungsstroms (80 A bis 140 A). Gleichzeitig spricht der thermische Bimetallauslöser im engen Fenster des 1,05- bis 1,2-fachen Nennstroms an und schützt empfindliche Motorwicklungen sowie fünfadrige 1,5-mm²- oder 2,5-mm²-Leitungen frühzeitig vor Überhitzung. Im Kurzschluss- oder Überlastfall trennt die gekoppelte Freiauslösung sofort alle drei Außenleiter gemeinsam mit Energiebegrenzungsklasse 3 vom Netz; die Verlustleistung beträgt nur 1,4 W pro Pol (4,2 W gesamt).
- Motorschutzgerechte K-Charakteristik (10 A): 3-polig (3P), 10 A Bemessungsstrom, Charakteristik K (magnetisch 8–14 x In, enger thermischer Schutz), bis 440 V AC, 6 kA sowie 10 kA Icu / 7,5 kA Ics bei 400 V AC nach IEC/EN 60947-2.
- Kompakte 3-TE-Bauweise (52,5 mm): 52,5 mm Baubreite (3 Teilungseinheiten), 88 mm Höhe, 69 mm Einbautiefe und 336 g Gewicht zur werkzeuglosen Schnappmontage auf 35-mm-DIN-Hutschienen nach EN 60715.
- Patentierte Doppelstock-Zylinder-Hubklemmen: Berührungssichere IP20-Klemmen mit Hintersteckschutz für gleichzeitige Aufnahme von 10-mm²-Phasenschienen und Leitern von 0,75 bis 35 mm² (flexibel bis 25 mm²).
- Bi-direktionale Einspeisung & Rüttelfestigkeit: Wahlweise Einspeisung von oben oder unten bei 2,8 Nm Anzugsdrehmoment (Pozidriv PZ 2, Abisolierlänge 12,5 mm) und 5 g Schwingungsfestigkeit.
- Hohe Lebensdauer & Systemzubehör: Volle 20.000 elektrische und 20.000 mechanische Schaltspiele, echte Rot/Grün-Kontaktstellungsanzeige am Kipphebel und seitliche Kopplung mit Hilfs-/Signalkontakten.
Zeitsparende Drehstromverdrahtung im Schaltschrank und Verteiler
Für Schaltschrankbauer und Elektroinstallateure lässt sich der ABB S203-K10 dank baugleicher Kontur direkt mit dreiphasigen ABB-Phasenschienen verschienen. Die getrennten Klemmkammern der Failsafe-Zylinder-Hubklemmen trennen die Sammelschiene sauber von der Motorzuleitung und verhindern Montagefehler. Über seitlich aufrastbare Signalkontakte und Hilfsschalter kann jede Auslösung direkt an eine Steuerung gemeldet werden.
Für Haustechnik, Handwerk und 400-V-Maschinen Zuhause
In Lüftungs- und Klimazentralen, Pumpstationen, Werkstätten und Produktionsanlagen sichert der S203-K10 Drehstromantriebe zuverlässig ab. Genauso geschätzt ist er Zuhause im Eigenheim: Er schützt dreiphasige Hebeanlagen, Tiefbrunnenpumpen und Wärmepumpen-Verdichter in Keller und Garten, 400-V-Säulenbohrmaschinen, Drehmaschinen, Absauganlagen, Kompressoren und Pkw-Hebebühnen für Hobbyschrauber in Werkstatt, Hobbykeller und Garage (auch für Arbeiten am Wohnmobil) sowie dreiphasige LED- und Technikstränge für Küche, Badezimmer, Wohnzimmer, Esszimmer, Schlafzimmer, Kinderzimmer, Homeoffice, Arbeitszimmer, Hausflur, Wintergarten und Terrasse. Das schlagfeste, halogenfreie Gehäuse in Lichtgrau (RAL 7035) erfüllt Überspannungskategorie III (4 kV Stoßspannungsfestigkeit) und arbeitet zuverlässig bei Temperaturen von -25 bis +55 °C.
