Eine saubere Verteilerverdrahtung spart in Schaltschrank und Unterverteilung Montagezeit, sei es im Betrieb oder in der Hausinstallation im Keller. Die ABB Phasenschiene PS3/12FI verbindet bis zu vier Reiheneinbaugeräte aus den Baureihen S200, F200 und DDA200 dreiphasig über Pin-Anschlüsse, statt jeden Abgang einzeln zu brücken.
Phasenschiene für Sicherungsautomaten in der Reihenverteilung

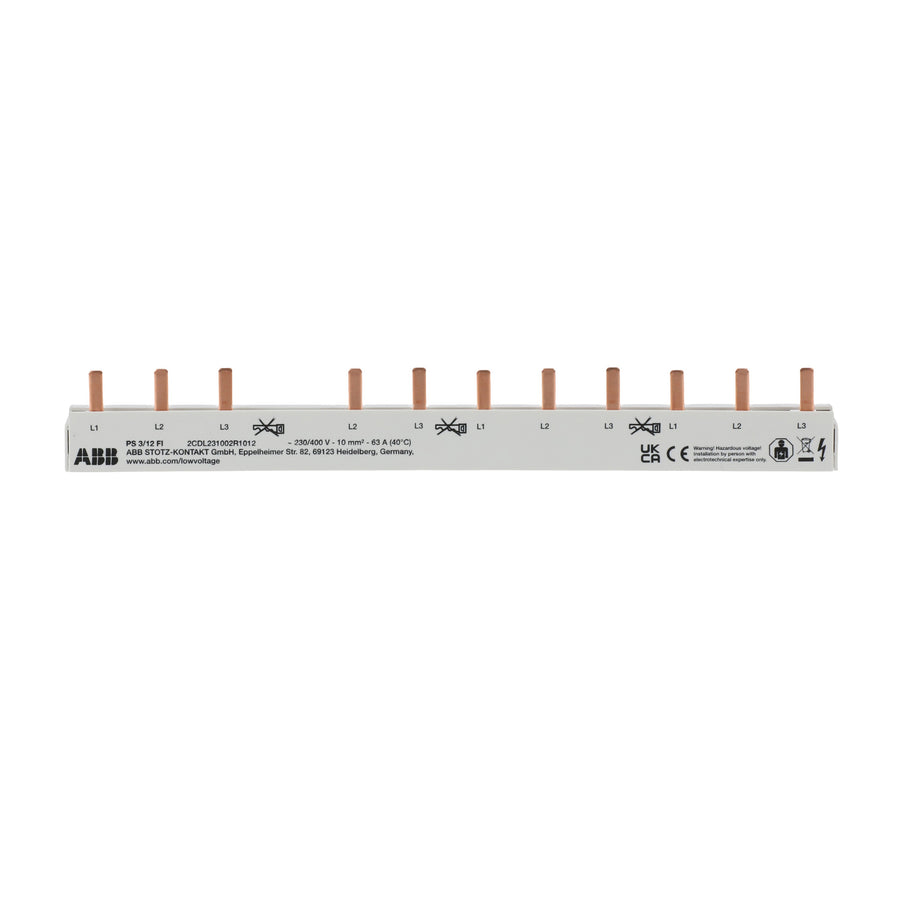

Der Typ PS3/12FI deckt 12 Teilungseinheiten ab und ist als 3-phasige Ausführung mit 12 Polen für bis zu vier montierbare Geräte ausgelegt. Der Anschluss erfolgt über Pins, der Bemessungsquerschnitt liegt bei 10 mm². Für Elektrohandwerk und Schaltschrankbau heißt das: ein durchgängiger Strompfad statt vieler Einzelbrücken, gleichmäßige Optik und weniger Fehlerquellen bei der Abnahme. Facility Management und Hausverwaltungen profitieren, weil Revisionen und Erweiterungen in übersichtlichen Verteilern schneller gelingen.
Belastbare Eckdaten: 63 A, 690 V und 25 kA Icw
Der Bemessungsdauerstrom Iu beträgt 63 A, die Bemessungsbetriebsspannung 690 V AC/DC. Die Bemessungskurzzeitstromfestigkeit Icw liegt bei 25 kA, die Überspannungskategorie bei III und der Verschmutzungsgrad bei 2. Als Bemessungsfrequenz nennt ABB 50/60 Hz sowie DC. Die Normangabe lautet IEC/EN 60947-1. Die Einbaulage ist beliebig, was die Planung in engen Schaltschränken erleichtert. Mit 21 mm Breite, 27 mm Höhe, 211 mm Länge und 94 g Gewicht bleibt die Schiene kompakt und leicht zu handhaben.
Ausführung FI: worauf Sie bei der Planung achten sollten
Die Ausführung FI ist laut ABB-Typenangabe eine Variante, bei der das vierte Modul keinen Pin für den Neutralleiter besitzt. Gleichen Sie deshalb vor der Bestellung die Gerätekombination Ihres Verteilers mit dem Herstellerdatenblatt ab, insbesondere wenn Fehlerstromschutz und Leitungsschutz auf einer Schiene zusammenlaufen. Die Schiene ist ausdrücklich für Sicherungsautomaten gelistet; der Hersteller nennt die Reihen S200, F200 und DDA200 als passend.
Fünf Praxisvorteile der PS3-Phasenschiene
- Schnelle Verdrahtung: Pin-Anschlüsse verbinden vier Geräte in einem Zug, das spart Zeit bei jedem Verteilerbau.
- Hohe Belastbarkeit: 63 A Bemessungsdauerstrom und 25 kA Icw bieten Reserven für gewerbliche Unterverteilungen.
- Flexible Einbaulage: Die beliebige Montagelage vereinfacht die Planung in engen oder ungewöhnlich aufgebauten Schränken.
- Kompakte Maße: 21 mm Breite, 27 mm Höhe und nur 94 g Gewicht erleichtern Transport und Lagerhaltung.
- Klare Normbasis: Die Angabe IEC/EN 60947-1 und Verschmutzungsgrad 2 sorgen für eindeutige Planungsgrundlagen.
Einsatz in Gewerbe, Industrie und Logistik
In Gewerbeobjekten, Industriehallen, Logistikzentren und kommunalen Gebäuden entstehen Unterverteilungen häufig in Serie. Wer mehrere identische Felder baut, gewinnt mit einer standardisierten Phasenschiene Wiederholgenauigkeit: Gleiche Teile, gleiche Handgriffe, gleiche Dokumentation. Auch in Werkstätten von Kfz-Betrieben, in Hotelküchen oder im Einzelhandel lassen sich Gruppen von Sicherungsautomaten damit übersichtlich zusammenfassen. Lagern Sie die Schiene als Standardteil, wenn Sie regelmäßig Verteiler erweitern oder modernisieren.
Sicher montieren: spannungsfrei durch die Elektrofachkraft
Die Phasenschiene gehört in den Verteilerschrank und darf nur im spannungsfreien Zustand montiert werden. Arbeiten an der Niederspannungsanlage sind einer Elektrofachkraft vorbehalten, das gilt für Betriebe ebenso wie für den Privathaushalt. Prüfen Sie vor dem Einbau Gerätetyp, Polzahl und die geplante Geräteaufteilung gegen die Herstellerangaben. Betreiben Sie die Schiene nur innerhalb eines geeigneten Verteilergehäuses mit passender Abdeckung.
