Beschreibung

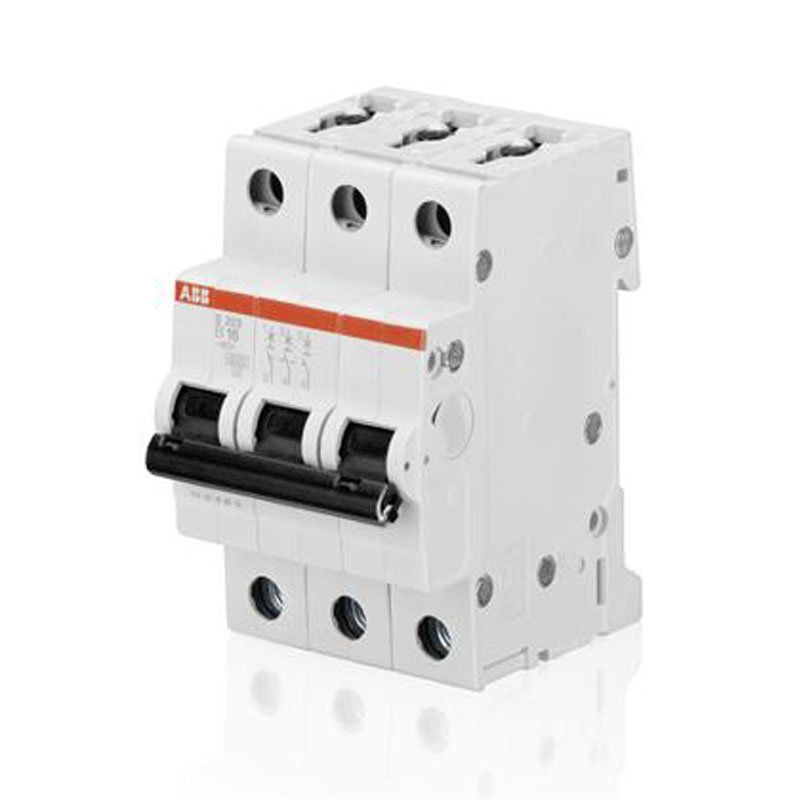

Der ABB S203-B16 ist ein dreipoliger Leitungsschutzschalter (Sicherungsautomat) der Baureihe S200. Er schützt Kabel und Leitungen vor Überlast und Kurzschluss.
Produktbeschreibung
Der Schutzschalter arbeitet mit der Auslösecharakteristik B und einem Bemessungsstrom von 16 A. Die Charakteristik B löst schon bei vergleichsweise geringen Überströmen aus und passt daher zu Stromkreisen mit überwiegend ohmschen Lasten und kleinen Einschaltströmen, etwa Beleuchtungs- und Steckdosenkreisen. Die Bemessungsspannung liegt bei 400 V AC, das Bemessungsschaltvermögen bei 6 kA.
Die Anschlussklemme nimmt Leiterquerschnitte bis 35 mm² auf und stellt über eine Druckplatte eine sichere Kontaktierung her. Das Gerät erfüllt die Normen DIN VDE 0641-11 bzw. IEC/EN 60898-1.
Wichtige Eigenschaften
- Dreipolig (3P), Auslösecharakteristik B
- Bemessungsstrom 16 A, Bemessungsspannung 400 V AC
- Bemessungsschaltvermögen 6 kA, Stoßspannungsfestigkeit 4 kV
- Schraubklemme für Leiterquerschnitte bis 35 mm²
- Schutzart IP20, Baubreite 52,5 mm
- Umgebungstemperatur im Betrieb -25 bis +55 °C
Einsatzbereich
Der S203-B16 sitzt in Verteilungen für Wohn-, Gewerbe- und Industrieanwendungen. Die Montage erfolgt auf einer 35-mm-Hutschiene (TH35) nach IEC 60715, die Einbaulage ist beliebig.
Technische Hinweise
Der Einbau gehört in die Hände einer Elektrofachkraft. Auslösecharakteristik und Bemessungsstrom müssen zum abzusichernden Stromkreis und zum Leitungsquerschnitt passen.
