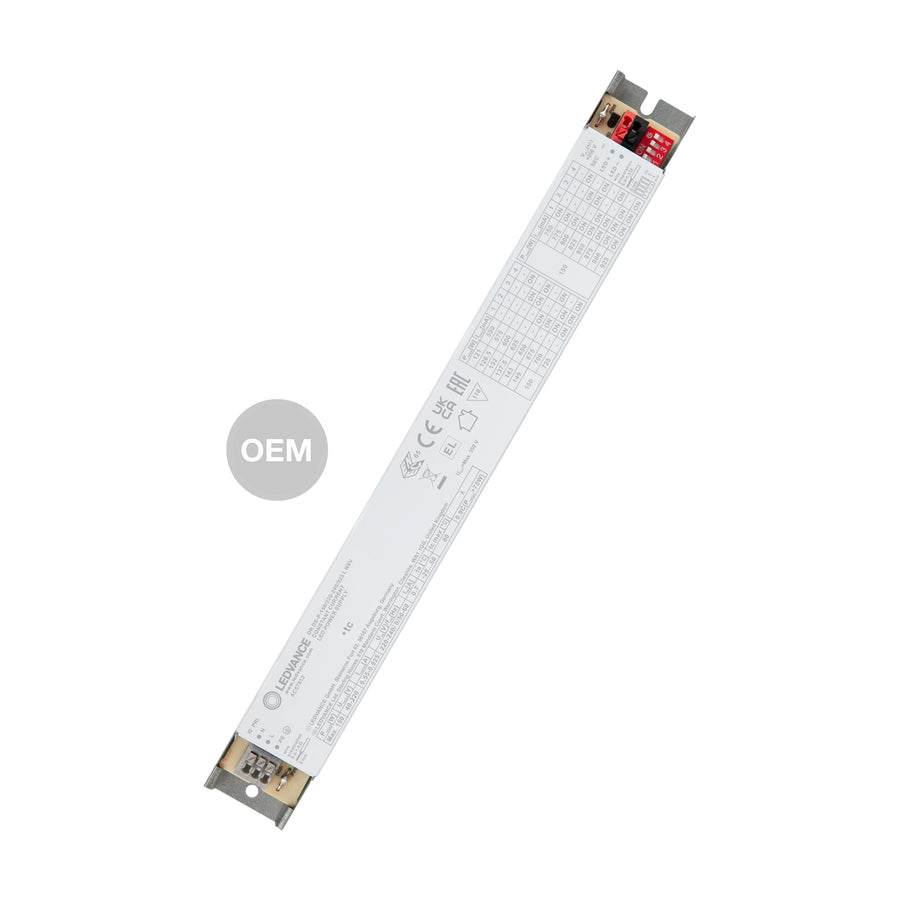

Für Linearleuchten in Hallen, Werkstätten und Verkaufsräumen zählt ein Betriebsgerät, dessen Strom sich auf die LED-Platine abstimmen lässt. Der LEDVANCE LED-Treiber Dip-Switch Linear OEM 150 W 550-925 mA Zhaga bietet dafür 16 Stromstufen zwischen 550 und 925 mA, per Dip-Switch einstellbar. Leuchtenbauer, Elektrohandwerk, Facility Management und Industrie setzen es ein, und Profi-Qualität gibt es auch für Ihr Zuhause, etwa bei Linearleuchten in Werkstatt, Hobbykeller oder Garage.
150 W Konstantstrom-Treiber mit Dip-Switch-Einstellung
Der Ausgangsstrom wird in 16 Stufen von 550 bis 925 mA gewählt, die Nennausgangsspannung liegt bei 40 bis 220 V. Weil die Nennleistung auf 150 W begrenzt ist, müssen Strom und Spannung Ihrer LED-Last zusammen in dieses Fenster passen; Watt allein genügen nicht. Prüfen Sie Nennstrom, Spannungsbereich und die vom Leuchtenhersteller freigegebene Verschaltung. Die Ausgangsstromtoleranz beträgt 2,5 %, der Ausgangs-Rippelstrom bei 100 Hz 5 %. Eine Dimmfunktion ist laut Datenblatt nicht vorhanden.
Netzanschluss, Effizienz und Schutzfunktionen
Das Gerät arbeitet mit 198 bis 264 V Wechselspannung oder 180 bis 270 V Gleichspannung. Der Netzleistungsfaktor liegt über 0,99, der Oberschwingungsgehalt bei 10 % und die EVG-Effizienz bei 94 %; die Geräteverlustleistung beträgt 9 W. Überlast-, Kurzschluss- und Übertemperaturschutz sind vorhanden. Der Einschaltstrom von 50 A verdient bei der Absicherung Beachtung: An 16-A-Automaten (B) sind höchstens 8, an 16-A-Automaten (C) höchstens 12 Geräte angegeben.
Metallgehäuse mit Zhaga-Geometrie und Federkraftklemmen
Das gekapselte Metallgehäuse misst 281 × 31 × 22 mm bei 228 g; der Lochabstand beträgt 270 mm. Eingangsseitig nehmen die Klemmen 0,5 bis 1,5 mm² bei 8 mm Abisolierlänge auf, ausgangsseitig arbeitet das Gerät mit Federkraftklemmen. Zulässig sind −25 bis +50 °C Umgebungstemperatur, der tc-Punkt liegt bei maximal 80 °C. Das Gehäuse ist für Leuchten der Schutzklasse I vorgesehen, die Schutzart ist IP20. Notlichteignung nach IEC 61347-2-13 Anhang J ist angegeben.
Einsatz im Gewerbe und zu Hause
Typische Anwendungen sind Linearleuchten in Lager und Produktion, in der Hotellerie, im Einzelhandel sowie in der Kfz-Werkstatt. Privat sind es Linearleuchten im Hobbykeller, in der Werkstatt oder Garage und im Partyraum.
- Feinabstimmung per Dip-Switch: 16 Stromstufen von 550 bis 925 mA ermöglichen die Anpassung an unterschiedliche LED-Module.
- Notlicht-Eignung: Laut Datenblatt für Notlicht nach IEC 61347-2-13 Anhang J geeignet.
- Schnelle Montage: Federkraftklemmen am Ausgang und 270 mm Lochabstand vereinfachen den Einbau in Linearprofile.
- Planbare Absicherung: Die Datenblattangaben zu maximalen Geräten je Leitungsschutzschalter helfen bei der Verteilerplanung.
- Gekapseltes Metallgehäuse: Das Gehäuse mit Übertemperaturschutz ist für Leuchten der Schutzklasse I ausgelegt.
Das Gerät wird an 198 bis 264 V Netzspannung betrieben. Es ist ein elektronisches Betriebsgerät, kein KVG oder VVG, und lässt sich nicht dimmen. Montage und Anschluss erfolgen im spannungsfreien Zustand durch eine Elektrofachkraft. Für das Wohnzimmer, Esszimmer oder die Küche ist diese OEM-Ausführung nur dann sinnvoll, wenn Ihre Leuchte genau diese Stromvorgabe verlangt und keine Dimmung gewünscht ist.
Auswahl und Bestellung für Ihre Leuchtenserie
Ermitteln Sie zuerst Strom und Spannung Ihrer LED-Platine und stellen Sie den Dip-Switch passend ein, bevor die Leuchte in Betrieb geht. Stimmen Spannungsfenster oder Verschaltung nicht, ist ein anderer Treiber nötig, auch bei gleicher Wattangabe. Bei Serien mit vielen Linearleuchten lohnt sich eine einheitliche Treiberwahl, weil Ersatz und Lagerhaltung einfacher werden. Das Datenblatt führt Blei (7439-92-1) als besonders besorgniserregenden Stoff über 0,1 %; berücksichtigen Sie das in Ihrer Dokumentation. Bei Unklarheiten zur Zuordnung beraten wir Sie gern vor dem Kauf.
