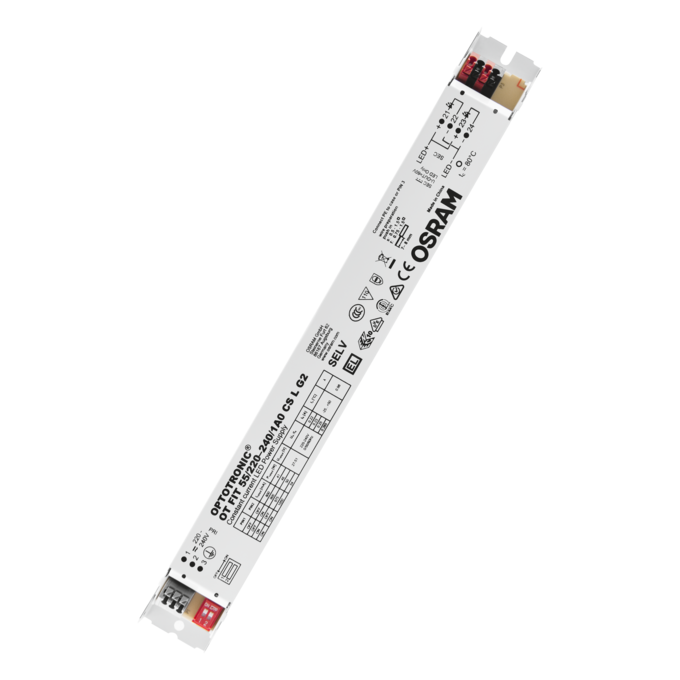

Wer LED-Module sauber und reproduzierbar mit Konstantstrom versorgen muss, braucht ein Betriebsgerät, dessen Daten zur Last passen. Der LEDVANCE LED-Treiber OT FIT 55 CS, 4 Stromstufen per DIPswitch, SELV, IP20 ist ein elektronisches Betriebsgerät für den Einbau in Leuchten der Schutzklasse I. Er richtet sich an Elektrohandwerk, Leuchtenbauer, Facility Management und Industrie, lässt sich aber ebenso für Selbstbauprojekte im Hobbykeller, in der Werkstatt oder im Arbeitszimmer einsetzen, sofern eine Elektrofachkraft die Installation übernimmt.
Konstantstrom-Treiber mit vier wählbaren Ausgangsströmen
Per DIPswitch stellen Sie den Ausgangsstrom auf 800, 900, 975 oder 1.050 mA ein. Der Ausgang arbeitet im Bereich von 27 bis 51 V und liefert zwischen 21,6 und 53,6 W; die Nennleistung am Gerät beträgt 66 W. Damit lässt sich eine Gerätevariante für mehrere Modulströme bevorraten, sofern das jeweilige Modul den gewählten Strom und den Spannungsbereich ausdrücklich freigibt. Allein die Wattzahl entscheidet nicht: Nennstrom, Ausgangsspannung und die zulässige Verschaltung der Module müssen zusammenpassen. Die Stromtoleranz liegt bei 7,5 %, der Rippelstrom bei 100 Hz unter 5 %.
SELV-Ausgang und Metallgehäuse für den Leuchteneinbau
Der Ausgang ist als SELV mit galvanischer Trennung ausgeführt, die Arbeitsspannung bleibt unter 60 V. Das Metallgehäuse misst 280 × 30 × 21 mm und wiegt 217 g; der Lochabstand beträgt 270 mm. Eingangsseitig akzeptiert das Gerät 198 bis 264 V AC beziehungsweise 176 bis 276 V DC, der Leistungsfaktor liegt bei 0,98 und der Oberschwingungsanteil unter 10 %. Der Einschaltstrom beträgt 20 A, daher sind je Leitungsschutzschalter nur begrenzt viele Geräte zulässig: 16 Stück an B10 A, 25 Stück an B16 A. Das Gehäuse ist nicht gekapselt (IP20) und gehört deshalb in eine Leuchte, nicht ins Freie.
Einsatzbereiche vom Gewerbe bis zum Hobbykeller
Das Betriebsgerät ist nach IEC 61347-2-13, Anhang J, für Notlichtanwendungen geeignet; ob eine komplette Notleuchte zulässig ist, hängt allerdings vom Gesamtsystem inklusive Modul und weiteren Komponenten ab. In Hotellerie und Gastronomie, im Einzelhandel, in Logistikhallen oder bei Kommunen kommt es in Leuchten mit passendem LED-Modul zum Einsatz. Privat denken Sie an eigene Leuchtenprojekte in Küche, Hausflur, Werkstatt oder Garage. Dabei gilt: Das Gerät ist ein elektronisches Betriebsgerät für den Netzbetrieb an 230 V, es ersetzt kein KVG oder VVG und ist kein Netzteil für Lampen im 230-V-Direktbetrieb. Anschluss und Austausch erfolgen ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft.
Was dieses Betriebsgerät im Alltag auszeichnet
- Eine Variante für vier Modulströme: Der DIPswitch erlaubt es, ein Gerät für unterschiedliche Module vorzuhalten, solange der gewählte Strom freigegeben ist.
- Kleinspannung am Ausgang: Der SELV-Ausgang bleibt unter 60 V, die Auslegung folgt EN 61347-1 und EN 61347-2-13.
- Notlicht-Eignung ausgewiesen: Das Gerät akzeptiert zusätzlich Gleichspannung am Eingang und ist für Notlichtanwendungen geeignet.
- Federkraftklemmen am Ausgang: Die Modulleitungen werden klemmend kontaktiert; die Eingangsseite nimmt 0,5 bis 1,5 mm² bei 8,5 bis 9,5 mm Abisolierlänge auf.
- Angegebene Flimmerwerte: Mit Pst LM ≤ 1 und SVM ≤ 0,4 sind Flimmer- und Stroboskopwerte belegt, was bei Beleuchtung für Büro oder Homeoffice zur Planung hilft.
Auswahl und Bestellung
Prüfen Sie vor der Bestellung im Datenblatt Ihres LED-Moduls, ob dessen Nennstrom einer der einstellbaren Stufen entspricht und die Modulspannung im Ausgangsfenster des Treibers liegt. Bei mehreren Modulen entscheidet die freigegebene Verschaltung, ob Reihen- oder Parallelbetrieb zulässig ist. Beachten Sie außerdem die maximale Leitungslänge zwischen Betriebsgerät und Modul von 2,0 m. Gewerbliche Kunden bestellen sinnvollerweise die Stückzahl für eine komplette Leuchtenserie; Privatkunden klären den Einbau vorab mit ihrer Elektrofachkraft. Bei Rückfragen zur Zuordnung unterstützt Sie unser Team.
