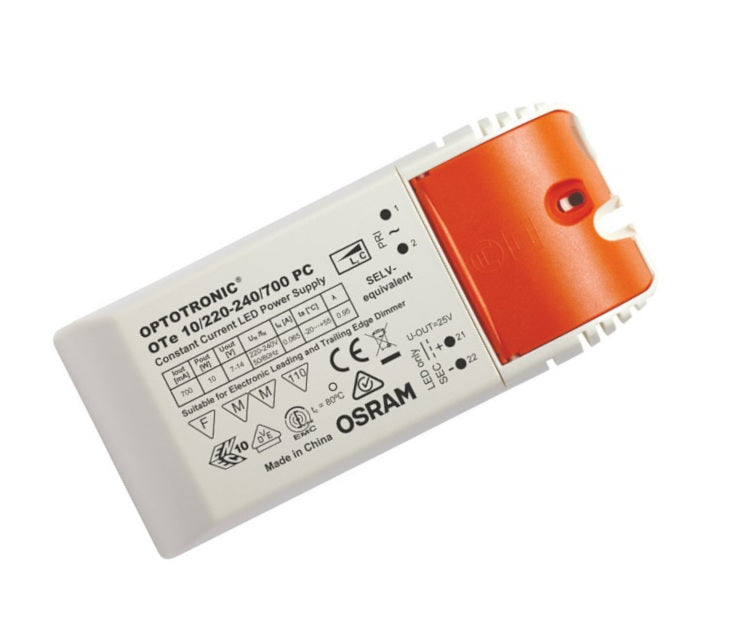

Ein Spot, ein Leuchtenband oder ein kompaktes LED-Modul ist nur so gut wie sein Betriebsgerät: Der Osram LED Treiber Ote 10/220…240/700 PC versorgt Module mit 10 W Nennleistung aus dem 220–240-V-Netz und lässt sich per Phasenan- oder Phasenabschnittdimmer regeln. Leuchtenbauer, Elektrobetriebe, Facility-Management-Teams und Hoteltechniker setzen auf solche Treiber, doch genauso lohnt er sich für Privatleute, die im Wohnzimmer oder Esszimmer eine eigene Lichtlösung planen.
Konstantstrom-Betriebsgerät für 10-W-LED-Module
Die Bezeichnung Ote 10/220…240/700 verschlüsselt die wichtigsten Eckdaten: 10 W Leistung, 220 bis 240 V Eingangsspannung und einen Ausgangsstrom von 700 mA. Der zulässige Eingangsspannungsbereich liegt bei 198 bis 264 V AC, die Netzfrequenz bei 50/60 Hz. Der Netzleistungsfaktor beträgt 0,95, der Oberschwingungsgehalt bleibt unter 20 %, und der Einschaltstrom ist mit 5 A angegeben. Der Treiber ist als EVG-Standardbauform ausgeführt und folgt der Normangabe IEC 61347-1.
Dimmbar, kompakt und für die Einbaumontage ausgelegt
Mit 95 mm Länge, 53 mm Breite und 25 mm Höhe findet das Gehäuse in Einbaugehäusen, Leuchtensockeln und Deckenhohlräumen Platz; das Gewicht liegt bei 81 g. Die Schutzklasse II und die Schutzart IP20 kennzeichnen ein Gerät für trockene Innenräume. Die maximale Gehäusetemperatur tc beträgt 80 °C, der Umgebungstemperaturbereich reicht von -20 bis +55 °C, gelagert werden darf zwischen -25 und 75 °C. Dimmen funktioniert über Phasenan- beziehungsweise Phasenabschnittsteuerung. Weil Dimmer und Treiber nicht jede Kombination gleich gut vertragen, sollten Sie die Verträglichkeit vor der Serienmontage am Muster prüfen und die Herstellerangaben im Datenblatt berücksichtigen.
Vom Hotelflur bis zum Wohnzimmer
In Hotels, Restaurants, Verkaufsräumen und Büros lassen sich mit einem einheitlichen Treiber ganze Leuchtenserien aufbauen; Servicepersonal tauscht bei Bedarf ein bekanntes Betriebsgerät, statt sich in Varianten einzuarbeiten. Profi-Qualität auch für Ihr Zuhause: Wer im Wohnzimmer dimmbare Akzentleuchten, in der Küche eine LED-Arbeitsplatzleuchte oder im Homeoffice eine Schreibtischlampe selbst konfiguriert, bekommt mit diesem Gerät dieselbe Technik, die auch Leuchtenhersteller verbauen. Ebenfalls denkbar sind Schminkspiegel im Ankleidebereich, Nischenbeleuchtungen im Schlafzimmer oder Hobbyraum-Projekte, jeweils in trockenen Bereichen, nicht im Spritzwasserbereich.
Was den Treiber im Alltag überzeugt
- Dimmbar über Phasenan-/abschnitt: Helligkeitsregelung mit geeigneten Dimmern schafft Atmosphäre im Wohnbereich und spart Energie im Objekt.
- Schutzklasse II: Die schutzisolierte Bauweise passt zu Leuchten der Schutzklasse II, bei denen kein Schutzleiter vorgesehen ist.
- Kompakte Maße: 95 × 53 × 25 mm und 81 g passen in enge Leuchtengehäuse und Hohlraumdecken.
- Sauberer Netzbetrieb: Ein Leistungsfaktor von 0,95 und unter 20 % Oberschwingungen entlasten die Installation, besonders bei vielen Leuchten pro Stromkreis.
- Weiter Temperaturbereich: Von -20 bis +55 °C Umgebungstemperatur zugelassen, der tc-Messpunkt darf 80 °C erreichen, was bei Wärmestau in geschlossenen Leuchten zählt.
Richtig auswählen und sicher installieren
Zur Einordnung: Das ist ein elektronisches LED-Betriebsgerät für den Netzanschluss mit 220–240 V, kein Vorschaltgerät für Entladungslampen und kein 230-V-Direktbetrieb von LEDs. Lastseitig gehört ein LED-Modul an den Ausgang, das zum Konstantstrom von 700 mA und zur Leistung von 10 W passt; die genauen Ausgangsgrenzen entnehmen Sie dem Datenblatt in den Produktdownloads. Die Montage und der Anschluss erfolgen ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft; das gilt auch für die selbst gebaute Leuchte im Hobbyraum. Für den Außenbereich, etwa auf Balkon oder Terrasse, ist die Schutzart IP20 nicht ausreichend. Hinweis zur Umwelt: Der Quecksilbergehalt wird mit 0,0 mg angegeben.
Planen Sie Serien, etwa für Hotelzimmer, Vitrinen oder Ladenregale, lohnt sich ein Mustertest mit Dimmer, Leuchte und Treiber; so vermeiden Sie Überraschungen in der Fläche und erhalten reproduzierbare Ergebnisse für alle weiteren Nachbestellungen.
