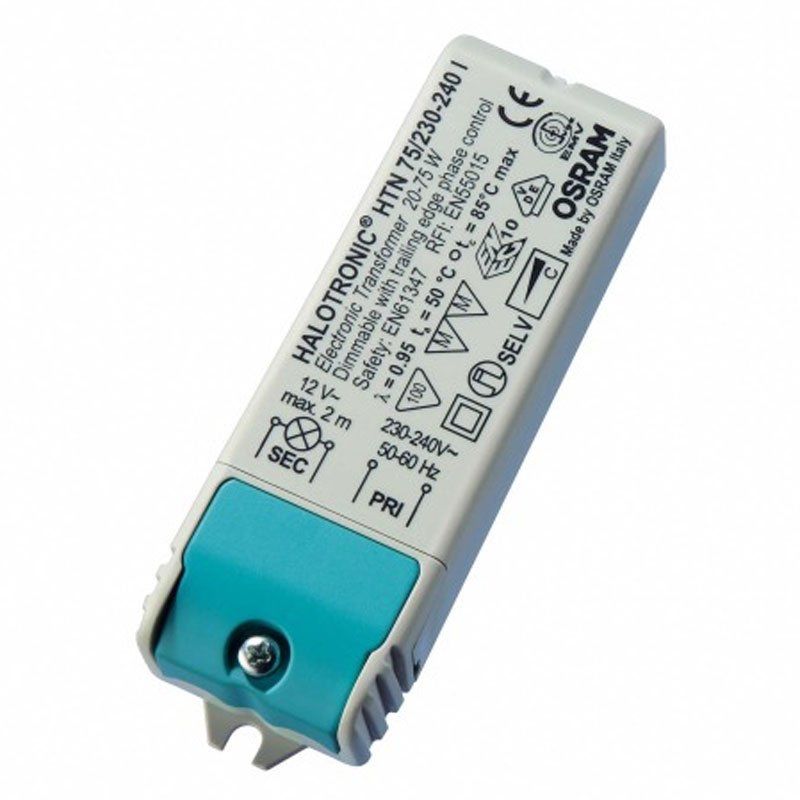

Osram Trafo Halotronic HTN 75/230-240 I

Wer Niedervolt-Halogenspots, Seilsysteme oder Vitrinenbeleuchtung zuverlässig betreiben will, braucht einen Trafo, der leise arbeitet, sauber entstört ist und sich in enge Einbauräume schieben lässt. Genau dafür ist der Osram Trafo Halotronic HTN 75/230-240 I gedacht: ein elektronischer Halogentrafo im sehr kleinen Gehäuse mit integrierter Zugentlastung, der im Gewerbe wie im Eigenheim überzeugt.

Kompakter Halogentrafo für Objekt und Eigenheim

In Hotels, Boutiquen, Praxen und Büros hängen oft Dutzende Niedervolt-Spots an einer Decke. Fällt dort ein Trafo aus, wird es für Facility Management und Hausverwaltung schnell teuer. Der HTN arbeitet hochfrequent mit 50 kHz und baut dadurch sehr klein: 10,4 cm lang, 33 mm breit, nur 22 mm hoch und 68 g leicht. Auch zu Hause passt er in flache Zwischendecken über dem Wohnzimmer, hinter die Unterbauleiste in der Küche oder in den Hausflur, wo hinter der abgehängten Decke wenig Platz bleibt.

Technische Daten, die bei der Planung zählen

Angeschlossen wird der Trafo am Netz mit 230…240 V und 50/60 Hz. Die Nennleistung ist mit 79 W angegeben, der Einschaltstrom mit 0,37 A und der Netzleistungsfaktor λ mit 0,95. Das Gehäuse hat Schutzart IP20 und gehört damit ausschließlich in trockene Innenräume. Die maximale Gehäusetemperatur tc liegt bei 85 °C, der Umgebungstemperaturbereich reicht von 0 bis +50 °C, gelagert werden darf zwischen −40 und +85 °C. Die Leitung zu den Lampen darf höchstens 2 m lang sein; das gehört in jede Leuchtenplanung. Zur Befestigung dient ein Lochmaßabstand von 98 mm in der Länge.

Dimmen, Schutzfunktionen und Normen

Der Trafo lässt sich über Phasenanschnitt dimmen. Dimmer, Lampenlast und Trafo müssen zusammenpassen, achten Sie deshalb auf die Mindestlast des Dimmers und die Angaben im Datenblatt. Kurzschluss-, Überlast- und Übertemperaturschutz arbeiten elektronisch und reversibel, nach Beseitigung der Ursache läuft das Gerät wieder an. Die Funkentstörung erfolgt nach EN 55015, die Netzstromoberwellen nach EN 61000-3-2, die Sicherheit nach EN 61347 und die Störfestigkeit nach EN 61547. Ausgewiesen sind VDE-, EMV- und ENEC-Zeichen; der Quecksilbergehalt beträgt 0,0 mg.

Fünf Gründe für den Einsatz in der Praxis

• Platzsparende Bauform: Mit 10,4 cm Länge, 33 mm Breite und 22 mm Höhe verschwindet der Trafo in Zwischendecken, Möbeln und Leuchtengehäusen.
• Integrierte Zugentlastung: Die Anschlussleitung wird mechanisch gesichert, was die Montage erleichtert und Ausrissen vorbeugt.
• Dreifacher Schutz: Kurzschluss-, Überlast- und Übertemperaturschutz sind elektronisch und reversibel, das senkt Ausfälle und Servicefahrten.
• Dimmbar über Phasenanschnitt: Sie schaffen im Esszimmer, Schlafzimmer oder Restaurant eine stimmungsvolle Lichtregie mit passendem Dimmer.
• Geprüfte Normkonformität: Funkentstörung nach EN 55015, Sicherheit nach EN 61347 und Störfestigkeit nach EN 61547 erleichtern die Abnahme im Objekt.

Sicher montieren: Elektronischer Trafo statt KVG

Der HTN ist ein elektronisches Betriebsgerät für den 230-V-Direktanschluss auf der Netzseite. Er ersetzt weder ein KVG noch ein VVG für Leuchtstofflampen und gehört ausschließlich zu Niedervolt-Halogenlampen mit passender Gesamtlast. Montage und Anschluss erfolgen im spannungsfreien Zustand durch eine Elektrofachkraft. Für Installationsbetriebe bedeutet das: Gerät passend zur Lampenlast auswählen, Leitungslänge beachten und für ausreichend Wärmeabfuhr sorgen, denn die Gehäusetemperatur tc darf 85 °C nicht überschreiten.

Für Elektrohandwerk, Hotellerie, Einzelhandel und Kommunen bietet der Trafo eine kalkulierbare, kompakte Lösung bei Sanierungen bestehender Halogenanlagen. Wer dieselbe Profi-Qualität auch für das eigene Zuhause möchte, setzt ihn im Esszimmer über dem Tisch, im Schlafzimmer hinter der Deckenvoute oder im Hobbyraum für die Vitrinenbeleuchtung ein. Ein bis zwei Reservegeräte im Lager halten spätere Wartung einfach.
