Trafos für Niedervolt-Halogen
11 Artikel
Trafos für Niedervolt-Halogen – auch gesucht als Halogentrafo, 12-V-Trafo oder elektronischer Transformator – setzen die Netzspannung von 230 V auf die 12-V-Schutzkleinspannung herab, mit der Stiftsockellampen G4 und GY6.35 sowie Reflektorspots GU5.3 (MR16), GU4 (MR11) und G53 (AR111) leuchten. Ob als 1:1-Ersatz nach Typenschild in Hotellerie, Gastronomie, Ladenbau, Büro, Praxis und Objektbetreuung oder zu Hause für Einbauspots, Seilsysteme und Möbelleuchten in Wohnzimmer, Esszimmer, Küche, Badezimmer, am Schminkspiegel und im Flur: Hier finden Sie elektronische Osram Halotronic-Trafos (HTM 70, 105 und 150 mit Zugentlastung, HTL 105, HTN 75), die Osram ET-PARROT 70 und 105, den DALI-dimmbaren Halotronic HTi DALI 315, den Aurora Transformator A2-D60 mit 60 VA sowie zwei DALI-fähige LEDVANCE-LED-Treiber.
Entscheidend ist der Lastbereich: Die Summe aller angeschlossenen Lampen muss zwischen Mindest- und Maximallast des Trafos liegen. Wer auf 12-V-LED umrüstet, prüft zusätzlich die Kompatibilität – oder setzt gleich auf einen passenden LED-Treiber.
11Trafos und LED-Treiber im Sortiment
12 VSchutzkleinspannung für G4, GY6.35, GU5.3, GU4 & G53
bis 315 WVon der Möbelleuchte bis zur DALI-Lichtgruppe
Osram · LEDVANCE · AuroraMarkengeräte mit Datenblatt
Realer Verbrauch (W)Die tatsächliche Leistungsaufnahme der Lampe in Watt. Ein niedrigerer Wert steht für geringeren Stromverbrauch und sagt für sich genommen nichts über die Helligkeit aus.Watt in Lumen umrechnen →Realer Verbrauch (W)Die tatsächliche Leistungsaufnahme der Röhre selbst in Watt, ohne Vorschaltgerät. Welche konventionelle Leuchtstoffröhre sie ersetzt, hängt nicht am Wattwert, sondern an Länge und Sockel. Der Ratgeber stellt den Verbrauch beider Röhrenarten nach Länge gegenüber.Stromverbrauch von LED-Röhren →Ersetzt LeistungGibt an, welches konventionelle Leuchtmittel die Lampe vom Helligkeitseindruck her ersetzt. Für die tatsächliche Helligkeit ist der Lichtstrom in Lumen maßgeblich.Ersatz für Glühbirne & Halogen →Ersetzt LeistungGibt an, welche konventionelle Leuchtstoffröhre diese LED-Röhre ersetzt. Ob der Tausch passt, entscheiden bei Röhren aber Länge und Sockel (T8 mit G13, T5 mit G5) — nicht die Wattzahl allein. Bei T5 gehören zu einer Länge mehrere Leistungen, prüfen Sie deshalb auch die Wattzahl der alten Röhre.Leuchtstoffröhre ersetzen →Lichtstrom (Lumen)Die abgegebene Lichtmenge in Lumen. Je höher der Wert, desto heller die Lampe. Die Wattzahl beschreibt dagegen nur den Verbrauch.Was bedeutet Lumen? →FarbtemperaturDie Farbtemperatur wird in Kelvin angegeben. Niedrige Kelvinwerte wirken wärmer, hohe Kelvinwerte kühler. 2700 K entspricht warmweißem Licht, 6500 K tageslichtweißem.Lichtfarbe & Kelvin erklärt →AbstrahlwinkelDer Öffnungswinkel des Lichtkegels in Grad. Ein kleiner Winkel ergibt einen engen Spot, ein großer eine breite Ausleuchtung.Abstrahlwinkel bei LED erklärt →DimmbarKennzeichnet Lampen, die sich mit einem geeigneten Dimmer in der Helligkeit regeln lassen. Ein passender Dimmer ist dafür Voraussetzung.Dimmbare LED erkennen →Dimmbar bei RöhrenBei Leuchtstoff- und LED-Röhren entscheidet nicht die Röhre allein: Gedimmt werden kann nur, wenn das Betriebsgerät in der Leuchte dafür ausgelegt ist — üblich ist ein dimmbares elektronisches Vorschaltgerät (EVG), etwa mit 1–10-V- oder DALI-Steuerung. An einem konventionellen Vorschaltgerät (KVG/VVG) mit Starter lässt sich nicht dimmen, und ein Dimmer in der Wand allein genügt nicht. Prüfen Sie deshalb vor dem Kauf, welches Vorschaltgerät verbaut ist.Dimmen am Vorschaltgerät →LängeDie Baulänge der Lampe oder Röhre in Millimetern. Sie muss zur vorhandenen Leuchte passen.Röhrenlängen-Tabelle T8 & T5 →LängeDie Baulänge der Lampe oder Röhre in Millimetern. Sie muss zur vorhandenen Leuchte passen.Farbwiedergabe (CRI/Ra)Der Farbwiedergabeindex zeigt, wie natürlich Farben unter dem Licht wirken. Das Maximum liegt bei 100; ab Ra 90 ist die Wiedergabe sehr gut.Was der Ra-Wert bedeutet →EnergieeffizienzklasseDie EU-Energieeffizienzklasse auf der Skala von A (sehr effizient) bis G.Energieeffizienzklasse A–G →
Halogen-Trafo und LED
12 V: Trafo und LED
Warum LED an alten Halogen-Trafos flackern können und was zu prüfen ist; den Trafo tauscht eine Elektrofachkraft. Animation mit Musik, rund 80 Sekunden. Zum Ratgeber · Video einzeln ansehen
GU10 oder GU5.3?
GU10 hat dicke Stifte mit Verdickung und läuft mit 230 V, GU5.3 hat dünne Stifte und läuft mit 12 V über einen Trafo. Animation mit Musik, rund 80 Sekunden. Zum Ratgeber · Video einzeln ansehen
Aufgabe des Trafos: Ein Halogentrafo setzt 230 V Netzspannung auf 12 V Schutzkleinspannung herab – für Stiftsockellampen G4 und GY6.35 sowie Reflektorspots GU5.3 (MR16), GU4 (MR11) und G53 (AR111). Ohne Trafo dürfen diese Lampen nie betrieben werden.
Lastbereich entscheidet: Die Summe aller Lampen muss zwischen Mindest- und Maximallast liegen. Beim Osram Halotronic Mouse HTM 105 sind das 35 bis 105 W – zwei 35-W-Spots mit 70 W passen ideal, ein einzelner 20-W-Stift bleibt darunter. Die Zahl im Typennamen nennt die Maximalleistung in Watt.
Elektronisch oder konventionell: Elektronische Trafos wie Halotronic und ET-PARROT sind klein, leicht und nahezu geräuschlos, brauchen aber eine Mindestlast und eine kurze 12-V-Leitung. Konventionelle Sicherheitstrafos sind schwer und robust, arbeiten mit 50 Hz und können hörbar brummen.
LED-Umrüstung mit Plan: Ein LED-Spot nimmt nur 2 bis 8 W auf und unterschreitet die Mindestlast elektronischer Halogentrafos fast immer – Flackern, Brummen oder Aussetzer sind die Folge. Stabil wird es mit Spots aus der Kompatibilitätsliste des Herstellers oder mit einem 12-V-LED-Treiber.
Dimmen und DALI: Elektronische Trafos werden meist per Phasenabschnitt gedimmt, konventionelle per Phasenanschnitt. Für Lichtsteuerung in Hotel, Konferenzraum oder Restaurant gibt es den digital adressierbaren Halotronic HTi DALI 315.
Profi-Qualität für Objekt und Zuhause: Hausverwaltungen, Facility Management und Elektrohandwerk tauschen defekte Geräte 1:1 nach Typenschild und halten gleiche Typen auf Lager. Dieselben Markengeräte versorgen zu Hause Einbauspots im Wohnzimmer, Unterbauleuchten in der Küche, Spiegelleuchten im Badezimmer und Seilsysteme im Esszimmer.
LED Trafo 12V: Ein Trafo für LED (LED Trafo, LED Trafos 12V, 12V Trafo, LED Treiber 12V, LED Driver) versorgt LED mit Trafo oder LED mit Treiber stabil mit 12V oder 24V DC. Für einen LED Trafo dimmbar zählt die Dimmfreigabe, bei Halogenanlagen die Mindestlast des elektronischen Trafos. Gilt für Küche, Wohnzimmer, Vitrine und Objekt.
Halogen am Trafo: Halogen Lampe, Halogen Stiftsockellampe und Halogen Spot mit 12V 20W Halogen laufen an einem Trafo für Lampen, Niedervolt Lampen wie G4 Halogen 20W sind der Klassiker. Halogen G9 und E27 brauchen dagegen keinen Trafo. Für LED Ersatz für Halogen prüfen Sie Trafo für LED Spots oder Treiber für LED – so gelingt das Umrüsten sicher.
1. Typenschild des alten Trafos ablesen
Schalten Sie den Stromkreis spannungsfrei und notieren Sie Hersteller, Typ und Leistungsangabe vom Gehäuse, zum Beispiel HTM 105/230-240 oder ET-PARROT 70/220-240. Die erste Zahl nennt die maximale Ausgangsleistung in Watt, die zweite den Netzspannungsbereich. Prüfen Sie außerdem, ob ein Dimmer, eine DALI-Steuerung oder ein Seilsystem angeschlossen ist – das bestimmt, welcher Ersatz infrage kommt.
Zählen Sie die Wattzahlen aller Lampen am Trafo zusammen und legen Sie die Summe in den Lastbereich laut Datenblatt – weder unter die Mindestlast noch über die Maximallast. Beispiel: Drei GU5.3-Halogenspots mit je 35 W ergeben 105 W und schöpfen einen HTM 105 komplett aus; mit etwas Reserve ist der HTM 150 die entspanntere Wahl. Für 12-V-Halogen gilt VA näherungsweise gleich Watt.
Rechnen Sie bei LED immer mit der echten LED-Leistung, nicht mit dem Halogen-Vergleichswert. Zwei LED-Spots mit je 3,4 W ergeben 6,8 W – weit unter der 35-W-Mindestlast eines HTM 105. Dann helfen nur Spots, die der Lampenhersteller für genau diesen Trafo freigibt, oder ein 12-V-LED-Treiber. Halogen und LED nie gemischt an einem Trafo betreiben.
Ein elektronischer Trafo braucht in der Regel einen Phasenabschnittdimmer, ein konventioneller Trafo einen Phasenanschnittdimmer; in DALI-Anlagen kommt ein DALI-Gerät wie der HTi DALI 315 zum Einsatz. Achten Sie auf freie Wärmeabfuhr, nicht auf Dämmstoff verlegen, und auf die zulässige Länge der 12-V-Leitung. Den fest verdrahteten Anschluss übernimmt eine Elektrofachkraft.
Was ein Trafo für Niedervolt-Halogen leistet – und welche Lampen daran hängen
Ein Trafo für Niedervolt-Halogen wandelt die Netzspannung von 230 V in eine Schutzkleinspannung von 12 V um. Mit dieser Spannung arbeiten kleine Halogen-Stiftsockellampen und Reflektorspots:
Die niedrige Spannung hat einen technischen Haken: Bei gleicher Leistung fließt ein rund zwanzigfach höherer Strom. Ein 50-W-Spot zieht an 12 V etwa 4,2 A, an 230 V wären es nur rund 0,22 A. Deshalb sind Leitungsquerschnitt, Leitungslänge und saubere Klemmstellen in Niedervolt-Anlagen so wichtig.
Der Vorteil wiegt das auf: An den Kontakten liegt nur eine ungefährliche Spannung an. Offene Seil- und Stangensysteme, Möbeleinbauleuchten und viele Spiegelleuchten im Badezimmer sind genau deshalb als 12-V-Anlage gebaut.
Im Objekt finden Sie Halogentrafos in Hotelfluren, Restaurants, Schaufenstern, Schmuck- und Uhrenvitrinen, Arztpraxen und Kanzleien; zu Hause hinter Einbauspots im Wohnzimmer, unter Hängeschränken in der Küche, in der Vitrine im Esszimmer, am Schminkspiegel und im Hausflur.
Elektronischer oder konventioneller Trafo: Bauart, Gewicht, Geräusch und Mindestlast
Konverter
Elektronischer Trafo
Im Sortiment dominieren elektronische Trafos, auch Konverter genannt. Sie richten die Netzspannung gleich und erzeugen daraus eine hochfrequente Wechselspannung, die ein winziger Übertrager auf 12 V herabsetzt. Kaum größer als eine Zigarettenschachtel, leicht und praktisch geräuschlos; viele Modelle bieten einen Sanftanlauf, der die Glühwendel beim Einschalten schont, sowie einen Schutz gegen Überlast und Überhitzung.
Einschränkungen: Sie brauchen eine Mindestlast, um stabil zu arbeiten, und die 12-V-Leitung zur Lampe ist wegen der hohen Frequenz meist auf wenige Meter begrenzt; viele Hersteller nennen rund 2 m, verbindlich ist das Datenblatt.
→ Kompakt und leise – Mindestlast und Leitungslänge beachten
50 Hz
Konventioneller Trafo
Konventionelle Sicherheitstrafos mit Blechpaket oder Ringkern arbeiten dagegen mit 50 Hz Netzfrequenz. Sie sind deutlich schwerer und größer, kennen in der Regel keine Mindestlast und gelten als sehr robust, können aber hörbar brummen und liefern bei geringer Last eine etwas höhere Spannung als 12 V.
→ Sehr robust – aber schwer, groß und mitunter hörbar
Aus der Osram-Familie führen wir die Halotronic Mouse HTM 70, HTM 105 und HTM 150, jeweils mit Zugentlastung, die die Leitungen bei freier Montage etwa in der Zwischendecke sichert (Einbaubedingungen laut Datenblatt), außerdem Halotronic HTL 105 und HTN 75, die ET-PARROT 70 und 105 sowie den Halotronic HTi DALI 315. Ergänzt wird das Angebot durch den Aurora Transformator A2-D60 mit 60 VA.
Trafo richtig dimensionieren: Lastbereich, VA-Angabe, Reserve und Leitungslänge
Die wichtigste Regel lautet: Die Summe aller angeschlossenen Lampenleistungen muss im Lastbereich des Trafos liegen. Der Osram Halotronic Mouse HTM 105 arbeitet zum Beispiel zwischen 35 und 105 W. So rechnen Sie in der Praxis:
Zwei GU5.3-Spots mit je 35 W: 70 W – liegt mittig im Lastbereich, ideal für Dauerbetrieb.
Drei Spots mit je 35 W: 105 W – exakt an der Obergrenze; besser eine Nummer größer wählen, etwa den HTM 150.
Ein einzelner G4-Stift mit 20 W: 20 W – unter der Mindestlast; hier gehört ein Trafo der kleineren Leistungsklasse mit passendem Lastbereich hin.
Die Zahl in der Typenbezeichnung nennt die maximale Ausgangsleistung: HTM 70 steht für bis zu 70 W, HTM 150 für bis zu 150 W, HTi DALI 315 für bis zu 315 W. Die zweite Angabe wie 230-240 oder 220-240 beschreibt den zulässigen Netzspannungsbereich.
Manche Hersteller geben die Leistung in VA (Voltampere) an, wie beim Aurora A2-D60 mit 60 VA; bei Halogenlampen als rein ohmscher Last entspricht VA näherungsweise Watt. Planen Sie eine Reserve von etwa 10 bis 20 % unter der Maximallast ein, dann arbeitet das Gerät kühler und hält länger.
Verlegen Sie die 12-V-Leitungen möglichst kurz und sternförmig mit gleicher Länge zu jeder Lampe, damit alle Spots gleich hell leuchten, und wählen Sie den Querschnitt nach der Stromstärke: Bei 105 W fließen auf der 12-V-Seite fast 9 A.
Umstieg auf 12-V-LED: Warum der alte Halogentrafo oft nicht mitspielt
Wer GU5.3- oder G4-Halogen durch GU5.3 LED oder G4 LED ersetzt, spart viel Energie – stößt aber häufig auf ein Trafoproblem. Ein LED-Spot nimmt nur 2 bis 8 W auf. Zwei LED-Spots mit je 3,4 W ergeben zusammen 6,8 W, am HTM 105 mit 35 W Mindestlast also weniger als ein Fünftel des Nötigen.
Der Trafo arbeitet dann unruhig: Die LED flackert, brummt, schaltet sich zyklisch ab oder bleibt dunkel. Maßgeblich ist immer die tatsächliche LED-Leistung, nicht der Halogen-Vergleichswert auf der Verpackung. Es gibt drei saubere Lösungen. Erstens LED-Spots, die der Lampenhersteller in seiner Kompatibilitätsliste ausdrücklich für Ihren Trafotyp freigibt.
Zweitens ein 12-V-LED-Treiber mit Konstantspannung, der keine Mindestlast kennt – vorausgesetzt, die Lampe ist laut Datenblatt für 12 V Gleichspannung geeignet. Drittens bleiben Sie bei Halogen, wo Farbwiedergabe und Dimmverhalten im Vordergrund stehen. Halogen- und LED-Lampen gemischt an einem Trafo sind keine Dauerlösung.
Bei der Lichtfarbe der neuen LED gilt:
2.700–3.000 K · Warmweiß4.000 K · Neutralweiß / Kaltweiß6.000–6.500 K · Tageslichtweiß
Warmweiß
827/8302.700–3.000 K
Licht in warmweiß für Wohnzimmer, Esszimmer, Schlafzimmer, Hotelzimmer und Restaurant.
Neutralweiß / Kaltweiß
8404.000 K
Ob neutralweiß bzw. kaltweiß: Beide Begriffe meinen exakt dieselbe Farbtemperatur – für Küche, Badezimmer, Schminkspiegel, Büro und Praxis.
Tageslichtweiß
860/8656.000–6.500 K
Licht in tageslichtweiß für Werkstatt, Hobbyraum und Garage.
Dimmen und Lichtsteuerung: Phasenabschnitt, Phasenanschnitt und DALI
Halogenlicht lässt sich hervorragend dimmen, wenn Trafo und Dimmer zusammenpassen. Elektronische Trafos verhalten sich gegenüber dem Netz kapazitiv und werden deshalb in der Regel mit einem Phasenabschnittdimmer betrieben. Konventionelle Trafos sind induktiv und brauchen einen Phasenanschnittdimmer.
Welcher Dimmer passt zu welchem Trafo?
Trafo / Gerät
Dimmverfahren
Praxis
Elektronisch
Phasenabschnitt
Kapazitive Last – Standard bei Konvertern
Konventionell
Phasenanschnitt
Induktive Last – Blechpaket oder Ringkern
Universal
Automatisch
Universaldimmer erkennen die Last selbst
DALI
Digital, adressierbar
HTi DALI 315 für Lichtszenen und Gebäudeautomation
Ein falscher Dimmertyp führt zu Brummen, Flackern und unnötiger Erwärmung von Dimmer und Trafo. Ob ein bestimmtes Gerät dimmbar ist und welche Dimmerart der Hersteller vorsieht, steht im Datenblatt. Auch der Dimmer hat übrigens eine Mindestlast.
Für professionelle Lichtsteuerung steht der Osram Halotronic HTi DALI 315 bereit: Er wird über die digitale DALI-Schnittstelle angesteuert, ist einzeln adressierbar und lässt sich in Lichtszenen und Gebäudeautomation einbinden – typisch für Hotellobby, Konferenzraum, Restaurant oder Showroom. Im Eigenheim lohnt DALI vor allem, wenn bereits eine Bus- oder Smart-Home-Steuerung vorhanden ist.
Wer auf dimmbare 12-V-LED umsteigt, braucht drei zueinander passende Komponenten: dimmbare Lampe, dimmbaren Trafo oder LED-Treiber und den passenden Dimmer.
Profi-Einsatz im Objekt – und dieselbe Qualität für Ihr Zuhause
Für Hausverwaltungen, Facility Management und Elektrobetriebe zählt vor allem eines: Ein ausgefallener Trafo soll schnell und ohne Umplanung ersetzt werden.
Wer nach Typenschild denselben Typ wieder einsetzt, behält Lastbereich, Anschlussbild und Dimmverhalten bei – in Hotels mit Dutzenden Downlights, in Gastronomie, Ladenbau, Vitrinenbeleuchtung, Praxen und Büros spart das Fehlersuche und Folgeeinsätze. Gleiche Geräte auf Lager zu halten, sorgt zudem für einheitliches Verhalten in der gesamten Anlage.
Dieselbe Markenqualität zahlt sich zu Hause aus: hinter den Einbauspots im Wohnzimmer, im Seilsystem über dem Tisch im Esszimmer, an der Unterbauleuchte in der Küche, an der Spiegelleuchte im Badezimmer und am Schminkspiegel, in Flur, Keller und Hobbyraum.
Hinweis: Achten Sie beim Einbau auf ausreichende Wärmeabfuhr: Trafos nicht auf oder unter Dämmstoff legen, nicht in geschlossene Hohlräume ohne Luftzirkulation zwängen und den Abstand zu brennbaren Materialien laut Herstellerangabe einhalten. Arbeiten an der festen 230-V-Installation gehören in die Hände einer Elektrofachkraft; das Leuchtmittel selbst tauschen Sie wie gewohnt im spannungsfreien Zustand.
Sortiment im Überblick: Osram Halotronic, ET-PARROT, Aurora und LEDVANCE-Treiber
Den Schwerpunkt bilden acht elektronische Halogentrafos von Osram: die Halotronic Mouse HTM 70, 105 und 150 mit Zugentlastung, die Halotronic HTL 105 und HTN 75, die ET-PARROT 70 und 105 sowie der DALI-dimmbare Halotronic HTi DALI 315. Dazu kommt der Aurora Transformator A2-D60 mit 60 VA.
Trafos und Treiber im Sortiment
Gerät
Leistung
Praxis

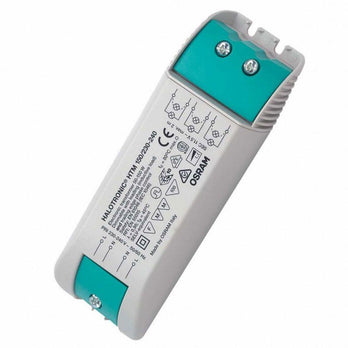

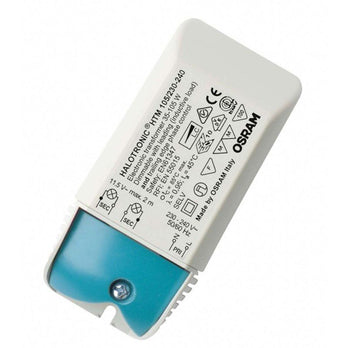

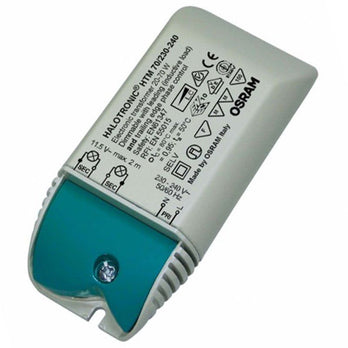

HTM 70 / 105 / 150
bis 70 / 105 / 150 W
Halogentrafo mit Zugentlastung

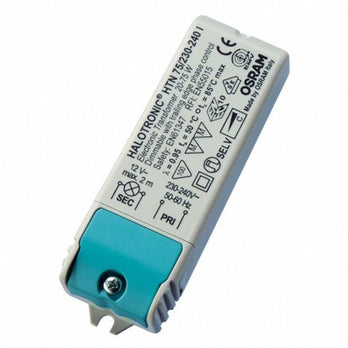

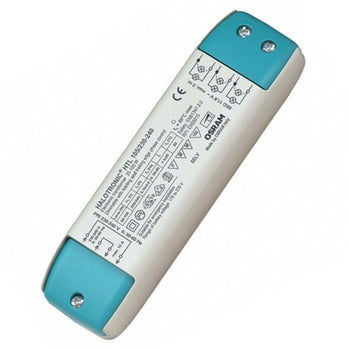

HTL 105 · HTN 75
bis 105 W · bis 75 W
Elektronischer Halogentrafo

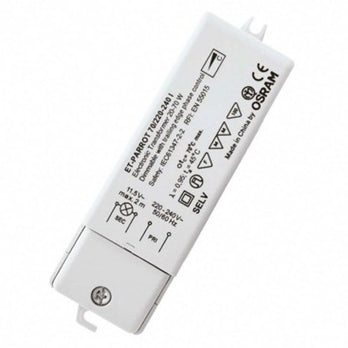

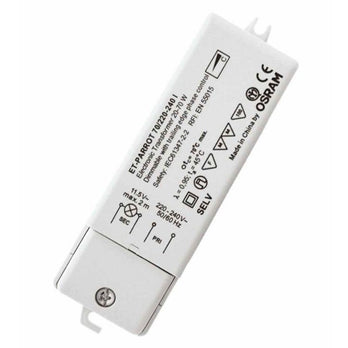

ET-PARROT 70 / 105
bis 70 / 105 W
Elektronischer Halogentrafo

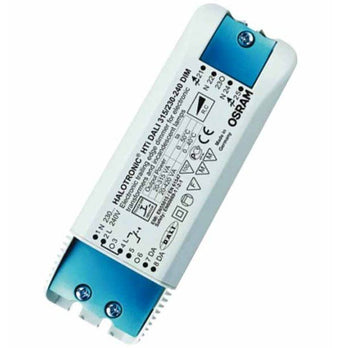

HTi DALI 315
bis 315 W
DALI-dimmbar, Objekt
Aurora A2-D60
60 VA
Halogentransformator
LEDVANCE
30 W, bis 700 mA
LED-Treiber – kein Halogentrafo
Zwei Geräte von LEDVANCE sind bewusst ebenfalls hier eingeordnet, obwohl sie keine Halogentrafos sind: der LED-Treiber DALI Performance GEN 3 mit 30 W und bis 700 mA Konstantstrom für LED T5 FC sowie der Treiber DR AY ZB+DALI CLAMP. Sie versorgen LED-Module und LED-Leuchtmittel, für die der jeweilige Hersteller sie vorsieht, und dürfen nicht als Ersatz für einen Halogentrafo verwendet werden.
LED Trafo 12V: Trafo für LED, LED Treiber 12V und LED Driver richtig auswählen
Wer einen LED Trafo sucht, meint je nach Anwendung etwas anderes. Ein Halogentrafo liefert 12 V Wechselspannung; ein LED Trafo 12V – auch LED Trafos 12V, 12V Trafo, Trafo 12V oder 12 Volt Trafo gesucht – liefert meist stabilisierte Gleichspannung. Fachlich heißt das Gerät LED-Netzteil oder LED-Treiber (englisch LED Driver oder Power Supply); ein 12 Volt DC Trafo ist ein Schaltnetzteil mit DC-Ausgang.
Im Datenblatt begegnen Ihnen deshalb LED Treiber 12V, Drivers LED oder 24 Volt LED Drivers, und internationale Suchen wie „led and driver“, „led driver for led lights“, „led light driver“, „driver of led light“, „driver per led“ oder „l e d driver“ meinen dasselbe Bauteil.
LED Streifen & Module
12V / 24V DC
LED mit Trafo (Konstantspannung): Ein Trafo für LED versorgt LED Streifen und Module mit 12V oder 24V DC (auch Trafo 12V für LED oder 24V Driver LED gesucht). Rechnen Sie die Summe der Verbraucher plus rund 20 % Reserve.
Power-LEDs & Einbauleuchten
Konstantstrom
LED mit Treiber (Konstantstrom): Power-LEDs und viele Einbauleuchten brauchen einen Treiber, der den Strom konstant hält. Eine LED Treiberschaltung oder ein LED Treiberbaustein sitzt oft fest in der Leuchte; ein externer LED Driver 12V ist dagegen austauschbar.
Altanlage mit Halogentrafo
12 V AC
Lampe mit Trafo: Bei Altanlagen mit elektronischem Trafo (Lampe mit Trafo, Trafo für Lampe) kann der Trafo bleiben, wenn er die Mindestlast der LED-Lampen erreicht.
Die Unterschiede
AC · DC · Dimmen
Trafos für LED unterscheiden sich damit in Ausgangsart (AC oder DC), Leistung und Dimmverfahren.
Im Wohnzimmer und Schlafzimmer passen warmweiße 2.700 K, in Küche, Keller und Garage neutralweiß bzw. kaltweiß mit 4.000 K; im Objekt entscheidet die Planung nach Betriebsstunden und Wartungsaufwand.
LED Trafo dimmbar & 12V Trafo LED dimmbar: LED mit Trafo anschließen und sicher dimmen
Beim Dimmen scheitern die meisten Umbauten. Ein LED Trafo dimmbar – auch als Trafo für LED dimmbar, Trafo dimmbar LED, Trafo LED dimmbar, LED Trafo 12V dimmbar, 12V Trafo dimmbar LED, 12V Trafo LED dimmbar oder Trafo 12V LED dimmbar gesucht – muss ausdrücklich für das Dimmverfahren freigegeben sein: Phasenabschnitt auf der 230V-Seite, 1–10 V, PWM oder DALI. Ein normales Netzteil an einem Wanddimmer führt zu Flackern und kann beide Geräte überlasten.
230V rein, 12V/24V raus
Anschließen: Primärseite 230V, Sekundärseite 12V oder 24V DC mit Beachtung der Polarität. Arbeiten an der 230V-Seite gehören in die Hand einer Elektrofachkraft; Netzteile mit Stecker eignen sich für Regal, Vitrine und Küche ohne Eingriff in die Hausinstallation.
Vorhandener Trafo
Kompatibel: Bleibt der vorhandene elektronische Trafo im Einsatz, muss er die Mindestlast der LED-Lampen erreichen. Das Datenblatt des Lampenherstellers nennt kompatible Trafotypen.
Spannungsabfall vermeiden
Leitung und Reserve: Kurze Sekundärleitungen mit ausreichendem Querschnitt halten den Spannungsabfall klein; planen Sie 20 % Leistungsreserve ein.
Ein häufiger Irrtum betrifft Leuchtstoffröhren: Suchbegriffe wie Leuchtstoffröhre Vorschaltgerät, EVG LED Röhre oder LED Röhre für EVG sind kein Trafo-Thema, denn in der Deckenleuchte arbeitet ein Vorschaltgerät (EVG, KVG oder VVG).
Typenschild prüfen, Herstellerliste lesen, notfalls den Umbau durch eine Elektrofachkraft ausführen lassen. Details finden Sie unter Vorschaltgeräte. Ein Testsieger-Siegel ersetzt diese Prüfung nicht.
G4 Halogen 20W am Trafo: Halogen Stiftsockellampe wechseln, Halogen Spot und Niedervolt Lampen richtig auslegen
Hinter vielen Suchanfragen steckt dieselbe Frage: Welcher Trafo gehört zu meiner Lampe? Bei Niedervolt Lampen mit 12 V ist das der Dreh- und Angelpunkt. Halogen 12V 20W, 12V 20W Halogen und G4 Halogen 20W sind klassische Halogen Stiftsockellampen – im Alltag auch Halogen Birnchen, Halogen Birne oder Halogen Glühbirne genannt.
Ob Halogen Lampe oder Halogen Lampen im Plural: Die Trafo Lampe-Kombination funktioniert nur, wenn die Summe der Lampenleistung zwischen Mindest- und Maximallast des Trafos liegt. Beispiel: Fünf Lampen à 20 W ergeben 100 W und passen in einen Lastbereich von 20 bis 105 W.
So geht Halogen Stiftsockellampe wechseln: Strom aus, Lampe abkühlen lassen, gerade aus der Fassung ziehen und die neue Lampe nur mit Tuch oder Handschuh einsetzen, denn Fingerfett verkürzt die Lebensdauer.
Halogen G4 (gesucht als halogen g4 oder g4 halogen) sitzt häufig in Halogen Spot-Einbauleuchten, Möbelleuchten, Küchenunterbauleuchten und Vitrinen. Wer mehrere Halogen Stiftsockellampen an einem Trafo betreibt, beachtet außerdem Lastbereich und Leitungslänge.
Hotel · Gastro · Laden
Viele Lampen, wenige Trafos
Objekt: In Hotels, Gastronomie und Ladenbau hängen oft viele Lampen an wenigen Trafos; fällt eine Lampe aus, verschiebt sich die Last.
→ Bei Teilausfall die Mindestlast prüfen
Wohnen
Dimmer und Trafo abstimmen
Zuhause: In Küche, Wohnzimmer, Esszimmer und Flur müssen Dimmer und Trafo zusammenpassen.
→ Dimmerart laut Trafo-Datenblatt wählen
Markenware wie Osram Halogen und Osram Halotronic-Trafos ist im Elektrohandwerk seit Jahren Standard.
Halogen durch LED ersetzen: LED Ersatz für Halogen, Trafo für LED Spots und Treiber für LED im Überblick
Was ist ein Halogen? Eine Halogenlampe ist eine Glühlampe mit Halogenfüllung im Kolben: Der Halogenkreisprozess hält die Wendel länger intakt und liefert helleres Licht als eine einfache Glühbirne. Im Alltag sind Birne, Glühbirne Halogen und Halogen Glühbirnen oft nur Sammelbegriffe; im Fachhandel unterscheidet man Halogen Strahler, Reflektoren und Stiftsockel.
Wichtig ist die Spannung: 12-V-Typen brauchen den Trafo, Halogen G9 (auch G9 Halogen geschrieben) und E27 Halogenlampen laufen direkt an 230 V. Das gilt auch für Halogen Deckenleuchte und Deckenleuchten Halogen mit 230-V-Fassung. Auch Suchen wie Osram Halogen Superstar zeigen: Maßgeblich sind nicht Serienname, sondern Spannung, Sockel und Wattzahl auf der Lampe.
Beim Umrüsten ist 12V 20W Halogen durch LED ersetzen meist ein Tausch am gleichen Sockel, doch der Trafo bleibt Prüfpunkt: Ein LED Ersatz für Halogen mit nur wenigen Watt unterschreitet oft die Mindestlast eines elektronischen Halogentrafos. Dann sind ein LED-tauglicher Trafo für LED Spots oder ein Treiber für LED nötig. Wer von Halogen LED spricht, meint meist den Retrofit-Ersatz; der Trafo für Lampen im Altbestand sollte also mitgeprüft werden.
Verbrauch: LED spart gegenüber Halogen oft 80 Prozent und mehr, bei hohen Betriebsstunden im Objekt amortisiert sich die Umrüstung schnell.
Lichtfarbe: Wohnbereiche warmweiß (2.700–3.000 K), Küche, Werkstatt und Büro neutralweiß bzw. kaltweiß (4.000 K).
Dimmer müssen ebenfalls LED-tauglich sein, sonst drohen Flackern und Brummen.
Vergleich: Elektronischer Halogentrafo vs. konventioneller Sicherheitstrafo
Grundsätzliche Einordnung für Objekt und Zuhause – Lastbereich, Dimmbarkeit und Leitungslänge je Gerät laut Datenblatt.
Merkmal
Elektronischer Trafo (z. B. Osram Halotronic, ET-PARROT)
Konventioneller Trafo (Blechpaket oder Ringkern)
Funktionsprinzip
Gleichrichtung und Hochfrequenzwandlung, kleiner Übertrager
Klassischer Transformator mit 50 Hz Netzfrequenz
Ausgang
12 V Schutzkleinspannung, hochfrequente Wechselspannung
12 V Schutzkleinspannung, 50-Hz-Wechselspannung
Größe und Gewicht
Kompakt und leicht, passt in Einbaudosen und Zwischendecken
Groß und schwer, braucht mehr Einbauraum
Mindestlast
In der Regel vorhanden, z. B. 35 W beim HTM 105
Meist keine; bei kleiner Last etwas höhere Ausgangsspannung
Geräusch
Praktisch geräuschlos
Leichtes Brummen möglich, besonders gedimmt
Länge der 12-V-Leitung
Kurz, meist um 2 m (Datenblatt)
Länger möglich, begrenzt durch Spannungsfall
Dimmen
Meist Phasenabschnitt; DALI-Variante HTi DALI 315
Phasenanschnitt
Schutzfunktionen
Häufig Sanftanlauf, Überlast- und Übertemperaturschutz
Thermischer Schutz je nach Modell
LED-Umrüstung
Nur mit freigegebenen LED-Spots, sonst 12-V-LED-Treiber
Oft unkritischer, Freigabe der LED trotzdem prüfen
LED Trafo 12V und Trafo für LED (Ausgang)
Elektronischer Trafo bzw. LED Trafo 12V: kleine Bauform, für LED nur bei erfüllter Mindestlast oder als LED Treiber 12V mit DC-Ausgang
Konventioneller Trafo: 12 V Wechselspannung, schwer; für LED Streifen meist ungeeignet, da Gleichspannung (DC) benötigt wird
Dimmen: 12V Trafo dimmbar LED
Dimmbar nur, wenn Trafo und LED freigegeben sind; LED Trafo 12V dimmbar per Phasenabschnitt, 1–10 V, PWM oder DALI
Phasenanschnitt-Dimmer bei Halogenlast üblich; im LED-Betrieb nur mit ausdrücklicher Herstellerfreigabe dimmbar
Lampe am Trafo: G4 Halogen 20W, Halogen Spot und Halogen Stiftsockellampe
Elektronischer Trafo: kompakt, geeignet für 12V 20W Halogen und Halogen Spot im Einbau; Mindest- und Maximallast beachten. Halogen G9 und E27 Halogenlampen brauchen keinen Trafo
Konventioneller Trafo: robuste Bauform für Halogen Stiftsockellampen (z. B. Halogen G4), schwerer, brummt eher und hat höhere Verluste
LED-Umrüstung: LED Ersatz für Halogen, Trafo für LED Spots, Treiber für LED
Mindestlast kann unterschritten werden: besser LED-tauglicher Trafo oder Treiber für LED wählen, Retrofit-Lampe prüfen
Je nach Modell LED-Betrieb möglich, aber Kompatibilität mit der LED-Lampe und Wirkungsgrad sind zu prüfen; Niedervolt Lampen und Trafo für Lampen abstimmen
Welchen Trafo brauche ich für meine 12-V-Halogenlampen?
Addieren Sie die Wattzahlen aller Lampen, die am Trafo hängen sollen, und wählen Sie ein Gerät, dessen Lastbereich diese Summe sicher abdeckt – mit etwa 10 bis 20 % Reserve unter der Maximallast. Beispiel: Zwei GU5.3-Spots mit je 35 W ergeben 70 W und passen gut zum Osram Halotronic Mouse HTM 105 mit 35 bis 105 W. Drei Spots mit je 35 W schöpfen den HTM 105 dagegen voll aus; hier ist der HTM 150 die bessere Wahl. Ersetzen Sie einen defekten Trafo, ist derselbe Typ laut Typenschild der sicherste Weg.
Elektronischer oder konventioneller Trafo – was ist besser?
Das hängt vom Einbauort ab. Elektronische Trafos wie Osram Halotronic und ET-PARROT sind klein, leicht und nahezu geräuschlos und passen in Zwischendecken und Leuchten; sie brauchen aber eine Mindestlast und eine kurze 12-V-Leitung. Konventionelle Sicherheitstrafos sind groß und schwer, kennen meist keine Mindestlast und vertragen längere Leitungen, können aber brummen. Für den Ersatz in einer bestehenden Anlage gilt: gleiche Bauart wählen, damit Dimmer und Verdrahtung weiter passen.
Was bedeuten Mindestlast und Maximallast bei einem Trafo?
Die Maximallast ist die höchste Lampenleistung, die der Trafo dauerhaft versorgen darf – darüber überhitzt er oder schaltet über den Schutz ab. Die Mindestlast ist die Leistung, die elektronische Trafos mindestens brauchen, um stabil zu arbeiten. Beim HTM 105 liegt der Lastbereich zwischen 35 und 105 W. Wird die Mindestlast unterschritten, etwa durch eine einzelne kleine Lampe oder durch LED-Spots, flackert das Licht, brummt oder bleibt aus.
Kann ich an meinem Halogentrafo LED-Lampen betreiben?
Nur, wenn es der Lampenhersteller ausdrücklich freigibt. Ein 12-V-LED-Spot nimmt lediglich 2 bis 8 W auf; zwei Spots mit je 3,4 W kommen auf 6,8 W und liegen damit weit unter der 35-W-Mindestlast eines HTM 105. Prüfen Sie deshalb die Kompatibilitätsliste der LED zu Ihrem Trafotyp. Ist der Trafo nicht freigegeben, ist ein 12-V-LED-Treiber ohne Mindestlast die stabile Lösung – sofern die LED laut Datenblatt für Gleichspannung geeignet ist. Den Tausch eines fest verdrahteten Trafos übernimmt eine Elektrofachkraft.
Was ist der Unterschied zwischen Trafo, LED-Treiber und Vorschaltgerät?
Ein Halogentrafo setzt 230 V auf 12 V Wechselspannung für Niedervolt-Halogenlampen herab. Ein LED-Treiber liefert geregelte Gleichspannung (zum Beispiel 12 oder 24 V) oder einen geregelten Konstantstrom für LED-Module und LED-Lampen. Ein Vorschaltgerät begrenzt den Strom von Leuchtstoff- und Entladungslampen. Die drei Gerätearten sind nicht gegeneinander austauschbar. Die beiden LEDVANCE-Treiber in dieser Kategorie sind LED-Treiber und kein Ersatz für einen Halogentrafo.
Wie lang darf die Leitung zwischen Trafo und Lampe sein?
Bei elektronischen Trafos ist die 12-V-Leitung wegen der hohen Betriebsfrequenz meist auf wenige Meter begrenzt; viele Hersteller nennen rund 2 m, der genaue Wert steht im Datenblatt. Konventionelle Trafos erlauben längere Wege, dort begrenzt vor allem der Spannungsfall: Auf der 12-V-Seite fließen hohe Ströme, bei 105 W fast 9 A. Führen Sie die Leitungen deshalb möglichst kurz und sternförmig mit gleicher Länge zu jeder Lampe und wählen Sie einen ausreichenden Querschnitt, sonst leuchten entfernte Spots sichtbar dunkler.
Welcher Dimmer passt zu einem Halogentrafo?
Elektronische Trafos werden in der Regel mit einem Phasenabschnittdimmer gedimmt, konventionelle Trafos mit einem Phasenanschnittdimmer; Universaldimmer erkennen die Last selbst. Ob ein Trafo überhaupt dimmbar ist, steht im Datenblatt. Beachten Sie auch die Mindestlast des Dimmers. Für DALI-Lichtsteuerungen in Hotel, Konferenzraum oder Restaurant gibt es den Osram Halotronic HTi DALI 315, der digital und einzeln adressierbar angesteuert wird.
Was bedeuten VA und die Zahlen in der Typenbezeichnung, etwa HTM 105/230-240?
Die erste Zahl nennt die maximale Ausgangsleistung in Watt: HTM 70 steht für bis zu 70 W, HTM 105 für bis zu 105 W, HTi DALI 315 für bis zu 315 W. Die zweite Angabe, zum Beispiel 230-240 oder 220-240, ist der zulässige Netzspannungsbereich in Volt. VA (Voltampere) beschreibt die Scheinleistung, wie beim Aurora Transformator A2-D60 mit 60 VA. Bei Halogenlampen als rein ohmscher Last entspricht VA näherungsweise der Wattzahl. Den genauen Lastbereich inklusive Mindestlast liefert das Datenblatt.
Warum brummt, flackert oder schaltet mein Trafo immer wieder ab?
Typische Ursachen sind eine unterschrittene Mindestlast, etwa nach dem Wechsel auf LED oder wenn eine Lampe ausgefallen ist, ein Überlast- oder Übertemperaturschutz, der bei zu hoher Last oder Wärmestau zyklisch abschaltet, sowie ein unpassender Dimmer. Leichtes Brummen ist bei konventionellen Trafos normal. Prüfen Sie zuerst die Lampen und rechnen Sie die Gesamtlast nach. Bleiben alle Lampen am Trafo dunkel, obwohl sie intakt sind, ist meist der Trafo defekt und sollte durch den gleichen Typ ersetzt werden.
Worauf muss ich beim Einbau eines Trafos achten?
Trafos geben Wärme ab und brauchen Luft: nicht auf oder unter Dämmstoff legen, nicht in geschlossene Hohlräume zwängen und den Abstand zu brennbaren Materialien laut Herstellerangabe einhalten. Bei Modellen mit Zugentlastung wie der Halotronic Mouse HTM sichert die Klemme die Leitungen, wenn das Gerät frei montiert wird, etwa in der Zwischendecke; die zulässigen Einbaubedingungen nennt das Datenblatt. Den Anschluss an die feste 230-V-Installation sowie Arbeiten im Badezimmer übernimmt eine Elektrofachkraft; die Leuchtmittel selbst wechseln Sie wie gewohnt im spannungsfreien Zustand.
Ist ein LED Trafo dasselbe wie ein LED Driver oder Power Supply – und wie berechne ich die Leistung?
Im Alltag ja: LED Trafo, LED Driver, LED light driver und Power Supply bezeichnen ein Netzteil, das LED mit 12V oder 24V DC versorgt. Addieren Sie die Wattzahl aller Verbraucher und planen Sie rund 20 % Reserve ein. Für 24 Volt LED Drivers oder einen 24V Driver LED gilt dieselbe Rechnung; entscheidend ist, dass Spannung und Dimmverfahren zur LED passen. Ein 12 Volt DC Trafo ist also ein Schaltnetzteil.
Welcher Trafo 12V LED dimmbar ist richtig – LED Trafo dimmbar oder normaler Trafo mit Dimmer?
Wählen Sie einen LED Trafo 12V dimmbar mit Angabe des Dimmverfahrens: Phasenabschnitt, 1–10 V, PWM oder DALI. Ein 12V Trafo LED dimmbar oder Trafo 12V LED dimmbar muss mit Ihrem Dimmer und der LED-Last zusammen freigegeben sein. Ein normaler Trafo mit Dimmer führt zu Flackern, Brummen oder Ausfall. Bei Bestandsanlagen mit Halogentrafo prüfen Sie Dimmer und LED-Mindestlast.
Wie kann ich einen LED Trafo anschließen – mit Stecker oder fest an die 230V-Leitung?
Netzteile mit Stecker lassen sich in Küche, Vitrine oder Regal einfach anschließen. Fest verdrahtete Trafos werden an die 230V-Leitung angeschlossen – das übernimmt eine Elektrofachkraft. Auf der Ausgangsseite zählt bei DC die Polarität. Ob Trafo 12V für LED, Lampe mit Trafo oder LED mit Treiber: Prüfen Sie Schutzart, Leistung und Leitungslänge, bevor Sie Leuchten und Netzteil dauerhaft verbinden.
Welche LED Röhre läuft bei EVG – und was hat das mit Trafo und Shark EVG zu tun?
Ein Trafo ist nicht dasselbe wie ein EVG: In einer Leuchte mit Leuchtstoffröhre sitzt ein Vorschaltgerät. Eine LED Röhre EVG, LED Röhre für EVG oder LED Röhre bei EVG muss in der Herstellerliste stehen; Bezeichnungen wie Shark EVG sagen wenig aus, das Typenschild entscheidet. Alternativ schließt eine Elektrofachkraft die Röhre direkt an. Mehr dazu unter Vorschaltgeräte.
Was ist ein Halogen – und worin unterscheiden sich Halogen Birne, Halogen Glühbirne und Halogen Birnchen?
Was ist ein Halogen? Eine Halogenlampe ist eine Glühlampe, deren Kolben mit Halogengas gefüllt ist; der Halogenkreisprozess hält den Kolben klarer und die Wendel länger intakt. Halogen Birne, Halogen Glühbirne, Halogen Glühbirnen und Halogen Birnchen sind alltagssprachliche Namen für dasselbe Prinzip – nur Bauform, Sockel und Spannung unterscheiden die Typen. Bei 12 V brauchen Sie einen Trafo.
Brauchen Halogen G9, G9 Halogen, E27 und Halogen Deckenleuchte einen Trafo?
In der Regel nein: Halogen G9 und G9 Halogen mit Stiftsockel sowie E27-Halogenlampen sind 230-V-Typen und laufen ohne Trafo direkt am Netz. Auch eine Halogen Deckenleuchte oder Deckenleuchten Halogen mit 230-V-Fassung brauchen keinen Trafo; nur Leuchten mit 12-V-Spots (G4, GU5.3) setzen einen Trafo für Lampen voraus. Ein Blick auf Typenschild und Lampe klärt die Spannung.
Wie läuft Halogen Stiftsockellampe wechseln ab – und was bedeutet G4 Halogen 20W?
Beim Halogen Stiftsockellampe wechseln schalten Sie den Strom ab, lassen die Lampe abkühlen, ziehen sie gerade heraus und setzen die neue mit Tuch oder Handschuh ein. G4 Halogen 20W steht typischerweise für 12 V, Stiftsockel und 20 Watt; Halogen G4 hat 4 mm Stiftabstand. Achten Sie auf Spannung, Wattzahl und Lastbereich des Trafos, ebenso bei Osram Halogen.
Wie kann ich 12V 20W Halogen durch LED ersetzen – Trafo für LED Spots oder Treiber für LED?
Wenn Sie 12V 20W Halogen durch LED ersetzen, wählen Sie einen LED Ersatz für Halogen mit gleichem Sockel. Prüfen Sie vorher, ob der vorhandene Trafo LED-tauglich ist – Stichwort Mindestlast. Andernfalls tauschen Sie auf einen Trafo für LED Spots oder einen Treiber für LED. Auch der Dimmer muss LED-tauglich sein. Beim Umrüsten sparen Sie oft rund 80 Prozent Energie.
Das sagen unsere Kundinnen und Kunden
Hinweis
Anmeldung ohne Passwort
Die Anmeldung in Ihr Kundenkonto erfolgt jetzt ohne Passwort per Einmalcode per E-Mail.
