GU5.3 Halogenlampen

GU5.3 Halogenlampen kaufen: Fachratgeber zu DECOSTAR, Trafo, Abstrahlwinkel und Dimmen

GU5.3, MR16 und DECOSTAR 51: So ist der 12-V-Halogenreflektor aufgebaut

Eine GU5.3 Halogenlampe – je nach Suchgewohnheit auch MR16 Halogenspot, 12V Halogen-Reflektor, GU 5.3 oder GU5,3 genannt – ist der klassische Niedervolt-Strahler für Einbauleuchten, Seil- und Stangensysteme, Möbel und Vitrinen.

Im Reflektor sitzt ein kleiner Halogenbrenner, dessen Licht zu einem definierten Kegel gebündelt wird. Weil die Lichtquelle nahezu punktförmig ist, entstehen brillante Glanzlichter und klar gezeichnete Schatten – Edelsteine funkeln, Gläser glitzern, Oberflächen wirken plastisch. Alle aktiven Artikel dieser Kategorie stammen von Osram und gehören zur DECOSTAR-51-Familie.

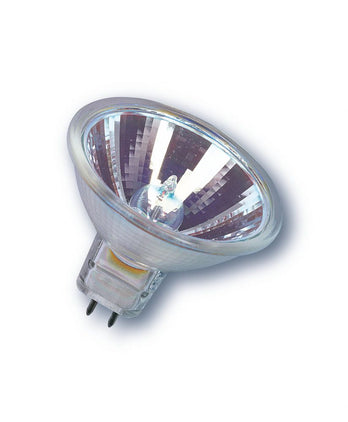

DECOSTAR 51 PRO (früher IRC), ES und 51S: Was die Bezeichnungen bedeuten

Im Artikelnamen stecken die wichtigsten Auswahlmerkmale. DECOSTAR 51 PRO ist der neue Name der bisherigen DECOSTAR 51 IRC, weshalb beide Bezeichnungen noch auf Verpackungen, in Leuchtenlisten und Ausschreibungen auftauchen. IRC steht für Infrared Coating: Eine Beschichtung auf dem Brennerkolben reflektiert einen Teil der Wärmestrahlung zurück auf die Glühwendel. Die Wendel braucht dadurch weniger elektrische Leistung, um ihre Betriebstemperatur zu halten – nach Osram-Angaben sinkt der Energiebedarf gegenüber einer Standard-Halogenlampe um bis zu 30 %.

Der Zusatz ES (Energy Saver) kennzeichnet ebenfalls diese sparsame Ausführung. Die DECOSTAR 51S ist die Standardvariante ohne IRC-Beschichtung; bei uns als dimmbare 35-W-Lampe mit 36° im praktischen 2er-Pack. Die fünfstellige Osram-Typennummer erleichtert den exakten Nachkauf:

Für Facility Management, Hausverwaltungen und Elektrobetriebe ist die Typennummer samt Winkelkürzel der sicherste Weg, Ersatz in identischer Ausführung nachzubestellen: gleiche Leistung, gleicher Lichtkegel, gleiche Lichtwirkung im ganzen Objekt.

Abstrahlwinkel SP 10°, FL 24°, WFL 36° und VWFL 60° richtig wählen

Bei einer Reflektorlampe entscheidet der Abstrahlwinkel mindestens so stark über die Wirkung wie die Wattzahl. Bei gleicher Leistung wirkt ein enger Spot im Lichtkegel deutlich heller, weil sich das Licht auf eine kleinere Fläche konzentriert. Die Kürzel im Artikelnamen bedeuten:

Als Faustformel entspricht der Durchmesser des Lichtkegels etwa 2 × Abstand × tan(Winkel ÷ 2). In 2 m Abstand erzeugt ein 10°-Spot einen Lichtkreis von rund 0,35 m, ein 24°-Spot rund 0,85 m, ein 36°-Spot rund 1,30 m und ein 60°-Spot rund 2,30 m. Tauschen Sie einzelne Lampen immer gegen denselben Winkel, sonst entstehen ungleich große Lichtkreise an Wand und Boden.

12-V-Trafo richtig dimensionieren: Lastbereich, Überspannung und Leitungslänge

GU5.3 Halogenlampen arbeiten mit 12 V und brauchen deshalb immer ein Betriebsgerät zwischen Netz und Lampe – entweder einen konventionellen Sicherheitstrafo mit Eisenkern oder einen elektronischen Halogentrafo.

• Lastbereich: Die Summe aller angeschlossenen Lampen muss zwischen Mindest- und Höchstlast liegen. Ein elektronischer Trafo mit 35 bis 105 W versorgt zum Beispiel zwei 50-W-Lampen (100 W) oder bis zu drei 35-W-Lampen (105 W, also ohne Reserve); eine einzelne 20-W-Lampe liegt dagegen unter der Mindestlast und kann flackern oder gar nicht starten.
• Mindestlast beim Umstieg: Wichtig beim Umstieg auf die sparsamere DECOSTAR 51 PRO: Sinkt die Gesamtleistung, kann die Mindestlast unterschritten werden.
• Überspannung: Halogenlampen reagieren darauf empfindlich – schon rund 5 % zu viel kann die Lebensdauer etwa halbieren. Konventionelle Trafos liefern bei geringer Auslastung oft etwas mehr als 12 V; ein gut ausgelasteter Trafo ist deshalb die bessere Wahl.
• Leitungslänge: Bei 12 V fließen hohe Ströme, eine 50-W-Lampe zieht rund 4,2 A. Die Leitungen auf der 12-V-Seite sollten deshalb ausreichend dimensioniert und möglichst kurz sein; bei elektronischen Trafos begrenzt der Hersteller die zulässige Leitungslänge oft auf wenige Meter.

Passende Betriebsgeräte finden Sie unter Vorschaltgeräte, Trafos und Treiber; Einbau und Austausch fest verdrahteter Trafos übernimmt eine Elektrofachkraft.

Dimmen, Farbwiedergabe und Lichtfarbe: Warum Halogen in manchen Aufgaben gesetzt bleibt

Halogenlicht hat ein kontinuierliches Spektrum und erreicht eine Farbwiedergabe von Ra 100 – Hauttöne, Speisen, Holz, Textilien und Edelsteine erscheinen ohne Farbstich.

Andere Lichtfarben gibt es bei Halogen nicht: Neutral-, kalt- und tageslichtweiß sind nur mit GU5.3 LED-Spots möglich.

Zum Dimmen müssen Trafo und Dimmer zusammenpassen: Konventionelle Trafos werden mit Phasenanschnittdimmern geregelt, elektronische Trafos meist mit Phasenabschnittdimmern; Universaldimmer erkennen die Last automatisch. Maßgeblich ist die Freigabe auf dem Typenschild des Trafos. Wer Halogenlampen dauerhaft stark gedimmt betreibt, sollte sie gelegentlich mit voller Leistung brennen lassen, damit der Halogenkreisprozess den Kolben sauber hält.

Profi-Halogenlicht für Hotellerie, Gastronomie und Ladenbau – und für Ihr Zuhause

Im Objekt ist die DECOSTAR 51 seit Jahren ein Standard für Akzentlicht. Wer viele Brennstellen betreut, profitiert von gleichbleibender Lichtfarbe und identischem Lichtkegel bei jeder Nachbestellung.

Ein Plus ist die Schutzkleinspannung von 12 V; welche Leuchte in welchem Bad-Schutzbereich zulässig ist und wo der Trafo sitzen darf, regelt die DIN VDE 0100-701 – Planung und Anschluss übernimmt eine Elektrofachkraft.

Halogen behalten oder auf GU5.3 LED umrüsten? Eine ehrliche Rechnung

Halogen ist im Kauf günstig, im Betrieb aber teurer als LED. Ein Rechenbeispiel mit angenommenen 0,30 € je kWh:

Welcher LED-Spot eine DECOSTAR ersetzt, zeigt der Ratgeber Osram Decostar durch LED ersetzen; die Auswahl finden Sie bei den GU5.3 LED-Leuchtmitteln.

GU5.3 LED statt Halogen: gu5 3 led, led gu5 3 12v und 12v Halogenlampen richtig umrüsten

Hinter „gu5 3 led“, „led gu5 3 led“ und „led gu5 3 12v“ steckt meist derselbe Bedarf: Die Halogenlampe im Einbaustrahler soll durch LED ersetzt werden. Typische Schreibweisen sind „gu5 3 12v led“, „gu5.3 12v led“, „12v gu5.3 led“, „led 12v gu5.3“ und „led 5.3 gu5.3“, ebenso „gu5 led“, „led gu5“ oder „Leuchtmittel gu5 3“. Gemeint ist immer der Stiftsockel mit 5,33 mm Stiftabstand für Niedervolt, meist als MR16 mit 50 mm Durchmesser.

Die Leistung richtet sich nach dem Bestand – wo bisher Halogenlampen 12v 20w saßen, genügen bei LED grob 2–3 W:

Entscheidend ist der Lichtstrom in Lumen und der Abstrahlwinkel, nicht die Wattzahl – vergleichen Sie diese Werte mit der alten Lampe. Die klassischen 12v Halogenlampen laufen nur über einen Trafo; die Mindestlast und LED-Tauglichkeit des Trafos entscheiden darüber, ob der Umstieg ohne Flackern gelingt.

Zuhause: Wohnzimmer, Esszimmer, Küche, Flur und Badezimmer (Schutzbereiche und Schutzart der Leuchte beachten) – warmweiß mit 2.700–3.000 K. Gewerbe: Hotelzimmer, Verkaufsraum, Gastronomie und Büroflur – gleiche Charge und gleicher Abstrahlwinkel pro Raum. Lichtfarbe: Für Küche, Werkstatt und Büro eignet sich neutralweiß bzw. kaltweiß mit 4.000 K.

Bei vielen Strahlern in einem Raum lohnt sich der Umstieg dank geringerer Strom- und Wartungskosten besonders schnell.

GU5.3 230V LED, Halogenlampen Verbot und dimmbare LED GU5 3: Trafo und Dimmer richtig wählen

Beim Trafo sind „Halogenlampen Trafo“, „Trafo Halogenlampen“ und „Trafo für Halogenlampen“ die gängigen Suchen. Ein alter Halogen-Trafo hat eine Mindestlast; hängt nur eine 3-W-LED daran, kann er flackern oder nicht starten. Dann hilft ein LED-tauglicher Trafo oder eine Sammelleistung mehrerer Lampen. Dimmen funktioniert nur zuverlässig, wenn LED, Trafo und Dimmer zusammenpassen: Nach dimmbare LED gu5 3 und LED gu5 3 dimmbar suchen viele Kunden – achten Sie auf die ausdrückliche Kennzeichnung der LED als dimmbar.

Halogenlampen Verbot: Unter „Halogenlampen Verbot“ und „Halogenlampen verboten“ wird gesucht, ob Bestand weiter betrieben werden darf – ja, das Verbot betrifft das Inverkehrbringen neuer Lampen, nicht den Weiterbetrieb. Verfügbarkeit steht am Artikel. GU5.3 Halogenlampen Ersatz: Spannung, Lumen, Winkel und Lichtfarbe gleich halten. Objektbetrieb: Pro Raum gleichen Typ einsetzen, damit das Lichtbild einheitlich bleibt.

Testen Sie zuerst eine Lampe, bevor Sie die gesamte Anlage umrüsten.

GU5 3 Halogen im Detail: Fassung GU5 3, Trafo-Betrieb & Umstieg auf 12V LED GU5 3

Ob in Hotelbädern, Restaurants, Verkaufsräumen und Vitrinen oder in abgehängten Decken von Wohnzimmer, Küche, Flur und Badezimmer zu Hause: Eine klassische GU5 3 Halogen Reflektorlampe (häufig auch als GU 5.3 Halogen, Halogen GU 5.3, GU 5 3 Halogen oder Halogen GU5 3 bezeichnet) liefert brillantes, stufenlos dimmbares Akzentlicht mit 51 mm Durchmesser (MR16).

Halogenlampen wechseln und fachgerechte Entsorgung von Halogenlampen im Betrieb & Haushalt

Wenn Sie in Deckeneinbauringen Halogenlampen wechseln, schalten Sie zuerst den Stromkreis spannungsfrei und lassen den bis zu 250 °C heißen Glaskolben vollständig abkühlen. Lösen Sie den Sprengring vor dem Reflektor und ziehen Sie den Strahler gerade aus der Keramikfassung, ohne daran zu hebeln. Prüfen Sie beim Wechsel immer kurz die Anschlusslitzen der GU5 3 Fassung auf Hitzespuren; bei verzunderten Kontakten lässt sich die Fassung für wenige Cent gleich miterneuern.

Und was gilt anschließend beim Halogenlampen entsorgen? Für die Entsorgung Halogenlampen (beziehungsweise die Entsorgung von Halogenlampen) gilt eine klare Trennung:

Vergleich: GU5.3 Halogenlampe vs. GU5.3 LED-Spot (MR16, 12 V)
