OSRAM LEDriving Zubehör · Smart Canbus · LEDCAP · Adapter-Halterung · Ersatzlampenbox · Montagekits

Fahrzeugbeleuchtung Zubehör

Fahrzeugbeleuchtung Zubehör von OSRAM macht aus einer LED-Nachrüstlampe eine Lösung, die im Fahrzeug fehlerfrei läuft, sicher im Scheinwerfer sitzt und zur Herstellerfreigabe passt: LEDriving Smart Canbus gegen Fehlermeldung und Flackern, LEDriving CAP als Scheinwerferkappe mit mehr Bautiefe und LEDriving Adapter-Halterungen für die NIGHT BREAKER LED. Dazu kommen die Canbus Control Unit für LED-Signallampen, CLK-Ersatzlampenboxen für den Pkw und den 24-V-Lkw sowie Montagekits, Halterungen und Kabelsätze für LEDriving-Zusatz- und Arbeitsscheinwerfer.

Kfz-Werkstätten, Autohäuser, Fuhrparks und Speditionen bestellen hier über die exakte OSRAM-Bestellnummer passgenau für jedes Fahrzeug nach – und dieselbe Profi-Qualität bekommen Sie für den eigenen Pkw, das Wohnmobil oder als Hobbyschrauber für den Umbau in der heimischen Garage. Welche Komponente Ihr Fahrzeug braucht, nennt der OSRAM-Kompatibilitätscheck je Modell, Scheinwerfer und Lichtfunktion.

LEDSC01 bis LEDSCT10Smart Canbus je Lampentyp: H7, H4/H19, H8–H16, H10/HB3/HB4
LEDCAP & 64210DA…Kappen und Adapter-Halterungen für NIGHT BREAKER LED
12 V & 24 VPkw, Transporter, Wohnmobil und Lkw
Bestellnummer entscheidetOSRAM-Check nennt Canbus, Adapter und Cap je Fahrzeug

  • Zubehör macht die LED-Nachrüstung komplett: Für die OSRAM NIGHT BREAKER LED nennt die Herstellerfreigabe je Fahrzeug, ob zusätzlich ein Smart Canbus, eine LEDriving CAP oder eine Adapter-Halterung 64210DA… nötig ist – genau diese Teile finden Sie hier, jeweils im 2er-Pack für linken und rechten Scheinwerfer.
  • Bestellnummer statt Augenmaß: LEDSC02-1 ist nicht LEDSC02, LEDCAP03 nicht LEDCAP04, 64210DA03-1 nicht 64210DA03. Übernehmen Sie die Nummer exakt aus dem OSRAM-Kompatibilitätscheck – eine ähnliche Bauform ist kein Nachweis.
  • Smart Canbus gegen Fehlermeldungen: Eine LED-Nachrüstlampe nimmt deutlich weniger Leistung auf als die Halogenlampe (bei H7 sind es 55 W). Fahrzeuge mit Lampenausfallkontrolle melden dann einen Defekt oder lassen die LED flackern – der typgebundene Smart Canbus (Typ 1 bis 10) oder der ältere Error Canceler LEDEC02 schafft Abhilfe.
  • Signallampen, Ersatzlampen, Montage: Die Canbus Control Unit LEDCCU01 (5 W) und LEDCCU02 (21 W) ist Zubehör für LED-Signallampen, die CLK-Ersatzlampenboxen decken den Pkw und mit der CLK H724 den 24-V-Lkw ab, Montagekits und Kabelsätze passen zu den LEDriving-Leuchtenfamilien FX GEN 2, PX, AX und LEDUHL.
  • Profi-Bedarf für Werkstatt und Flotte – Profi-Qualität für Ihr eigenes Fahrzeug: Kfz-Werkstätten, Autohäuser, Fuhrparks, Speditionen und kommunale Bauhöfe bestellen über die Bestellnummer sortenrein nach; Privatkunden rüsten damit den eigenen Pkw, den Transporter oder das Wohnmobil in der Garage um.
  • Straßenzulassung und TÜV-Vorbereitung: NIGHT BREAKER LED für H7 und H4 sind in Deutschland nur für gelistete Fahrzeuge über eine Allgemeine Bauartgenehmigung (ABG) zugelassen; nennt die Liste Zubehör, gehört es zur Freigabe. Die LED leuchtet mit rund 6.000 K tageslichtweiß – Unterlagen zur Freigabe vor der Hauptuntersuchung bereitlegen.

1. Fahrzeug im OSRAM-Kompatibilitätscheck suchen

Wählen Sie im offiziellen OSRAM-Check Automarke, Modell und Serie und gleichen Sie die Genehmigungsnummer Ihres Scheinwerfers ab. Das Ergebnis nennt je Lichtfunktion die freigegebene NIGHT BREAKER LED und darunter die drei Felder Canbus, Adapter und Cap – jeweils mit Bestellnummer oder dem Vermerk nicht erforderlich. Notieren Sie alle drei Felder, bevor Sie bestellen: Ausstattungsvarianten desselben Modells können abweichen.

Ratgeber: Osram LED-Fahrzeugliste prüfen

2. Canbus-Typ exakt übernehmen

Steht im Feld Canbus etwa LEDSC02-1, bestellen Sie genau diesen Typ – nicht LEDSC02 und nicht LEDSC03. Für H7 gibt es LEDSC01, LEDSC02-1, LEDSC03 und LEDSC03-1, für H4 und H19 den LEDSC04, für H8, H9, H11 und H16 den LEDSC05, für H10, HB3 und HB4 den LEDSC06 und für 24-V-Lkw den LEDSCT10. Nennt der Check den LEDEC02, ist der Error Canceler die vorgesehene Lösung.

Ratgeber: LED-Retrofit im Auto & Zulassung

3. Cap und Adapter-Halterung je Scheinwerfer wählen

Die LEDriving CAP ersetzt die originale Abdeckkappe, wenn die LED-Lampe mit ihrem Kühlkörper mehr Bautiefe braucht. Die Adapter-Halterung 64210DA… hält die Lampe in der vorgesehenen Position im Scheinwerfer. Beide hängen am Scheinwerfer, nicht an der Automarke – beim VW Golf 7 nennt der Check je nach Serie und Lampenausführung zum Beispiel 64210DA05 oder 64210DA07.

Zur OSRAM Night Breaker Serie

4. Bordnetz, Einsatz und Montage klären

Pkw, Transporter und die meisten Wohnmobile fahren mit 12 V, Lkw mit 24 V – das CLK H724 ist deshalb das Ersatzlampen-Set für den Lkw, CLKM H1 und CLK H1/H7 sind Boxen für Pkw mit H1- bzw. H7-Scheinwerfern. Bei LEDriving-Zusatz- und Arbeitsscheinwerfern müssen Montagekit, Halterung und Kabelsatz zur Leuchtenfamilie passen, etwa FX GEN 2, PX, AX oder LEDUHL.

Zu den Fahrzeugleuchten

Was zum Fahrzeugbeleuchtung Zubehör gehört – und warum die Bestellnummer entscheidet

Hier führen wir ausschließlich Originalzubehör von OSRAM: keine austauschbaren Fahrzeuglampen und keine kompletten Leuchten, sondern die Teile, die Lampe oder Leuchte im Fahrzeug erst vollständig machen. Das Sortiment gliedert sich in vier Gruppen, die nicht gegeneinander austauschbar sind:

Nachrüst-Zubehör für LED-Scheinwerferlampen

Scheinwerfer

LEDriving Smart Canbus, Error Canceler LEDEC02, LEDriving CAP und LEDriving Adapter-Halterungen.

Zubehör für LED-Signallampen

Signallicht

LEDriving Canbus Control Unit LEDCCU01 (5 W) und LEDCCU02 (21 W).

Ersatzlampenboxen

12 V · 24 V

CLK H1/H7 und CLKM H1 für den Pkw, das 24-V-Set CLK H724 für den Lkw.

Montage- und Anschlusszubehör

Zusatz- & Arbeitslicht

Montagekits, Halterungen und Kabelsätze für LEDriving-Zusatz- und Arbeitsscheinwerfer.

Allen Gruppen gemeinsam: Zubehör gehört zu einem bestimmten Zielprodukt und oft zu einem bestimmten Fahrzeug. Maßgeblich ist die OSRAM-Bestellnummer, nicht die äußere Ähnlichkeit – schon ein Zusatz wie -1 in LEDSC02-1 oder 64210DA03-1 kennzeichnet eine eigene Ausführung. Scheinwerferzubehör kommt im 2er-Pack für linken und rechten Scheinwerfer.

Für Werkstätten und Fuhrparks heißt das: Mit der Bestellnummer aus dem Auftrag oder der Fahrzeugakte lässt sich jedes Teil exakt nachbestellen. Privatkunden profitieren genauso: Wer den eigenen Pkw oder das Wohnmobil in der Garage selbst umrüstet, bekommt dieselben Originalteile, die auch Kfz-Werkstätten und Autohäuser verbauen.

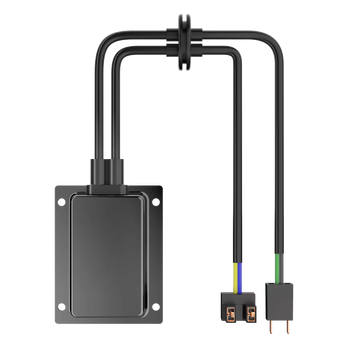

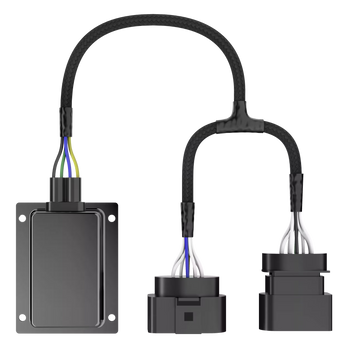

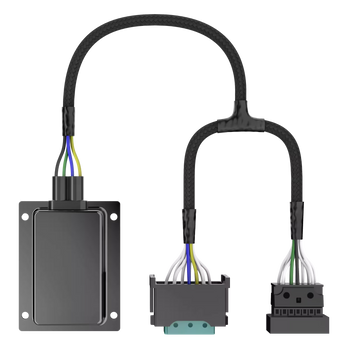

LEDriving Smart Canbus und Error Canceler: keine Fehlermeldung, kein Flackern

Viele moderne Fahrzeuge überwachen ihre Beleuchtung elektronisch. Das Bordnetz misst die Stromaufnahme jeder Lampe und meldet einen Ausfall, wenn sie zu gering ist; manche Fahrzeuge takten die Spannung zusätzlich in schnellen Impulsen.

Eine LED-Nachrüstlampe nimmt aber deutlich weniger Leistung auf als die Halogenlampe, die sie ersetzt. Die Folge sind eine Lampenausfall-Meldung im Cockpit, Flackern oder eine LED, die gar nicht erst angeht. Der LEDriving Smart Canbus sitzt zwischen Bordnetz und Nachrüstlampe und gleicht genau das aus. Die Ausführungen sind typgebunden:

LEDriving Smart Canbus und Error Canceler nach Lampentyp
LampentypAusführungPraxis
H7LEDSC01, LEDSC02-1, LEDSC03 und LEDSC03-1Welcher Typ passt, hängt vom Fahrzeug ab.

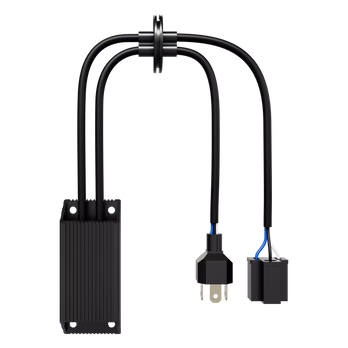

H4 / H19LEDSC04 (Typ 4)Für H4 und H19.
H8 / H9 / H11 / H16LEDSC05 (Typ 5)Für H8, H9, H11 und H16.
H10 / HB3 / HB4LEDSC06 (Typ 6)Für H10, HB3 und HB4.

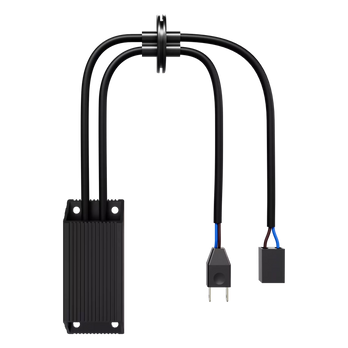

Lkw 24 VLEDSCT10 (Typ 10)Der OSRAM-Check nennt ihn etwa für die TRUCKSTAR LED H7 im Scania P, G und R.
H7 LEDError Canceler LEDEC02 (Lastwiderstand)Die ältere Lösung; der Check nennt ihn weiterhin für einzelne Fahrzeuge wie den VW Golf 6 Cabrio oder den VW Passat B7.

Ein Lastwiderstand wandelt elektrische Leistung in Wärme um – Einbauort und Befestigung deshalb exakt nach OSRAM-Anleitung wählen. OSRAM weist zudem darauf hin, dass je nach Ausstattung und Motorisierung in seltenen Fällen Fehlermeldungen auftreten können, auch bei Fahrzeugen ohne gelistetes Zubehör.

LEDriving CAP und Adapter-Halterung: Platz und präziser Sitz im Scheinwerfer

Eine LED-Nachrüstlampe braucht Kühlung und damit mehr Bauraum hinter dem Scheinwerfer als eine Halogenlampe. Zwei Teile sorgen für Dichtheit und korrekten Sitz:

Bauraum & Dichtheit

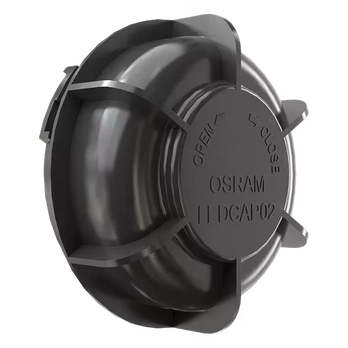

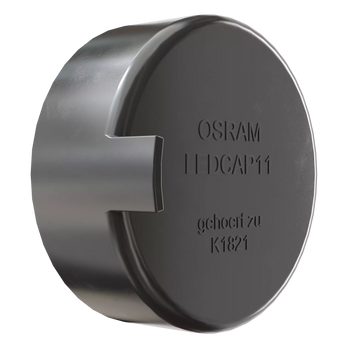

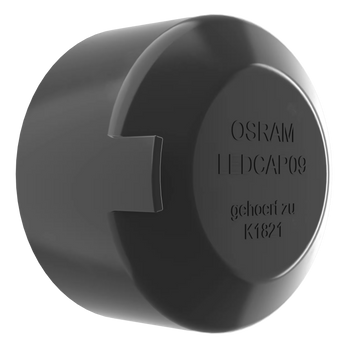

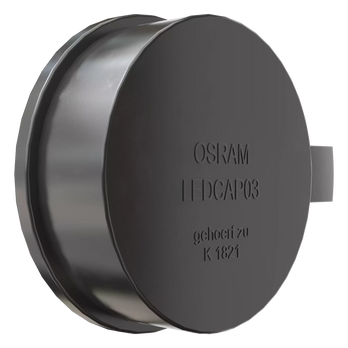

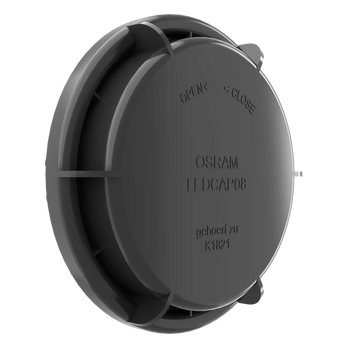

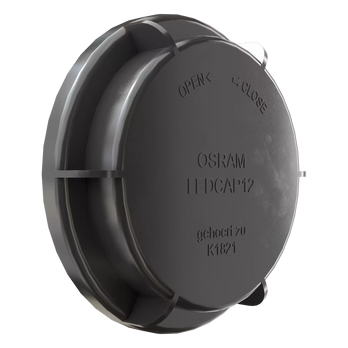

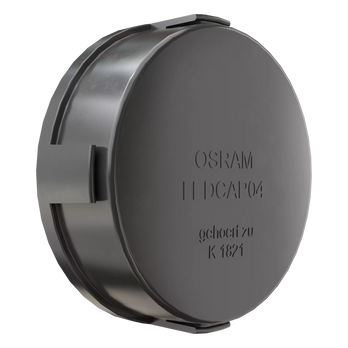

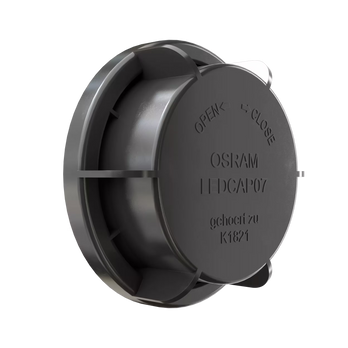

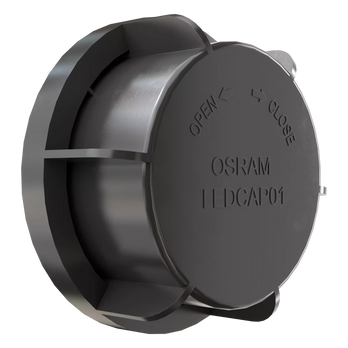

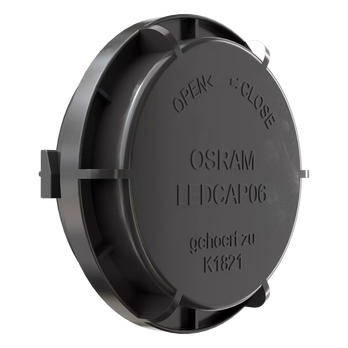

LEDriving CAP

Passt die originale Abdeckkappe nicht mehr darüber, ersetzt sie die LEDriving CAP: Sie verschließt die Öffnung im Scheinwerfergehäuse wieder, damit weder Wasser noch Schmutz eindringen. Die Kappen LEDCAP01 bis LEDCAP12 sind auf unterschiedliche Scheinwerferöffnungen zugeschnitten.

→ Wenn die originale Kappe nicht mehr schließt

Position & Lichtbild

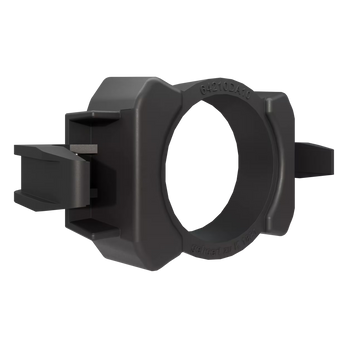

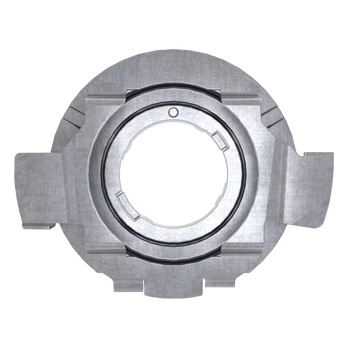

LEDriving Adapter-Halterung

64210DA01-1 bis 64210DA10 für H7 und 64193DA19 für H19 halten die Nachrüstlampe in der vorgesehenen Position. Diese Lage ist sicherheitsrelevant: Schon kleine Abweichungen verschieben die Hell-Dunkel-Grenze des Abblendlichts, mit weniger Sicht und Blendung des Gegenverkehrs als Folge.

→ Sichert eine saubere Hell-Dunkel-Grenze

Welche Kappe und welcher Adapter passen, bestimmt der Scheinwerfer. Beispiele aus dem OSRAM-Check: Der VW Tiguan 1 Facelift braucht den LEDSC02-1 und die 64210DA07, beim VW Golf 7 heißt es je nach Serie 64210DA05 oder 64210DA07, beim Mercedes CLA C117 je nach Scheinwerfer gar kein Adapter oder die 64210DA03-1. Werkstätten dokumentieren am besten je Auftrag die drei Felder Canbus, Adapter und Cap.

Nach dem Einbau lohnt ein Blick auf das Lichtbild vor einer hellen Wand: Eine schief sitzende Lampe verrät sich dort sofort durch eine unruhige oder verkippte Hell-Dunkel-Grenze.

Zulassung, ABG und OSRAM-Kompatibilitätscheck: so bleibt die Nachrüstung legal

Für H7, H4 und viele weitere Typen gibt es keine ECE-Genehmigung als LED-Ersatzlampe. Die NIGHT BREAKER LED ist in Deutschland deshalb über eine Allgemeine Bauartgenehmigung (ABG) nur für die Fahrzeuge, Scheinwerfer und Lichtfunktionen freigegeben, die OSRAM ausdrücklich listet – und nur für Fahrzeuge mit Zulassung in Deutschland.

Nennt die Liste Canbus, Adapter oder Cap, ist die Freigabe nur mit genau diesem Teil erfüllt. Die verbindliche Abfrage ist der offizielle OSRAM NIGHT BREAKER LED Kompatibilitätscheck. Ausnahmen sind ECE-genehmigte LED-Ersatzlampen wie die NIGHT BREAKER LED SMART ECE H11 und die NIGHT BREAKER LED ECE C5W, die laut OSRAM ohne Liste auskommen.

Hinweis: Im Ausland gilt die deutsche Freigabe nicht automatisch, dort entscheidet die Liste des jeweiligen Landes. Für die Praxis – in der Werkstatt wie als Hobbyschrauber – empfehlen wir: Unterlagen zur Freigabe im Fahrzeug aufbewahren, nach dem Einbau die Scheinwerfereinstellung prüfen lassen und beides vor der Hauptuntersuchung bereitlegen. So wird die TÜV-Vorbereitung unkompliziert.

Zum Licht selbst: Die NIGHT BREAKER LED leuchtet mit rund 6.000 K tageslichtweiß und damit deutlich weißer als das gelbliche Halogenlicht, bei ähnlichem Lichtstrom.

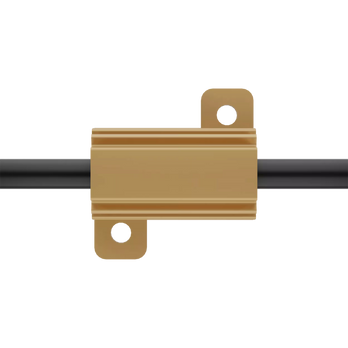

LEDriving Canbus Control Unit LEDCCU01 und LEDCCU02 für LED-Signallampen

Auch Blinker, Brems-, Rückfahr-, Stand- und Kennzeichenlicht werden in vielen Fahrzeugen überwacht. Ersetzt eine LED-Signallampe eine Glühlampe, fehlt die gewohnte Last – typisch sind dann Fehlermeldungen oder beim Blinker ein deutlich schnellerer Blinkrhythmus. Die LEDriving Canbus Control Unit sitzt zwischen Bordnetz und Lampe und ist laut OSRAM Zubehör für LED-Signallampen. Die Wattangabe orientiert sich an der ersetzten Glühlampe:

5 W

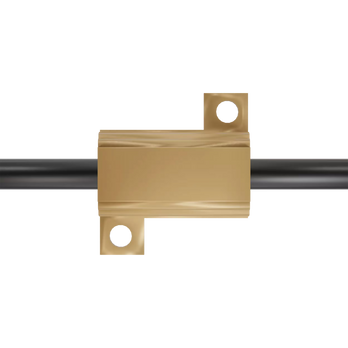

LEDCCU01 mit 5 W

Für 5-W-Positionen wie W5W oder R5W.

→ Ersetzt die Last einer 5-W-Glühlampe

21 W

LEDCCU02 mit 21 W

Für 21-W-Positionen wie P21W oder PY21W.

→ Ersetzt die Last einer 21-W-Glühlampe

Eine OSRAM-Fahrzeugliste gibt es dafür nicht; ob die Control Unit nötig ist, hängt von der Fahrzeugelektronik ab. Bei Flottenumrüstungen lohnt deshalb ein Test an einem Fahrzeug, bevor die ganze Serie bestellt wird; nach dem Einbau alle Lichtfunktionen einmal durchschalten und den Fehlerspeicher auslesen. Ob die LED-Signallampe selbst im Straßenverkehr zulässig ist, steht auf ihrer Produktseite.

CLK-Ersatzlampenboxen: Pkw mit 12 V, Lkw mit 24 V

Eine ausgefallene Scheinwerfer- oder Bremslichtlampe sollte sofort ersetzt werden – unterwegs ist die passende Lampe aber selten zur Hand. OSRAM-Ersatzlampenboxen bündeln die wichtigsten Lampen in einer kompakten Box fürs Handschuhfach.

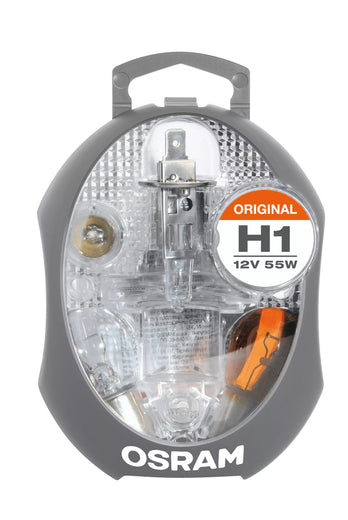

CLKM H1

OSRAM-Bezeichnung CLK H1 EURO, 12 V. Enthält neben der H1-Scheinwerferlampe mit 55 W laut OSRAM die Signallampen P21W, PY21W, P21/5W, R5W und W5W.

CLK H1/H7

Für Fahrzeuge mit H1- und H7-Scheinwerfern gedacht.

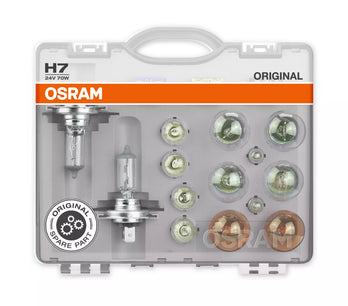

CLK H724 LKW-Ersatzlampen-Set

Für Nutzfahrzeuge mit 24-V-Bordnetz: 14 Lampen und 3 Sicherungen – Grundausstattung für Speditionen, Logistik-, Bau- und Kommunalfahrzeuge.

Zwei Regeln gelten immer: 12-V-Lampen gehören nie in ein 24-V-Bordnetz, und die Lampentypen der Box müssen zum Fahrzeughandbuch passen. In Deutschland ist das Mitführen von Ersatzlampen nicht vorgeschrieben, aber sinnvoll; vor Auslandsfahrten mit Wohnmobil oder eigenem Pkw lohnt ein Blick in die Regeln des Reiselandes.

Montagekits, Halterungen und Kabelsätze für LEDriving Zusatz- und Arbeitsscheinwerfer

Zusatzscheinwerfer, Lichtleisten und Arbeitsscheinwerfer sind nur so gut wie ihre Befestigung, denn Vibration, Fahrtwind und Witterung belasten Halter und Leitungen dauerhaft. Wir führen die passenden OSRAM-Teile:

Montagekits

Befestigung

Heavy Duty Mounting Kit PX, Flexible Mounting Kit, Mounting Kit FX GEN 2 Back Brackets für die FX-GEN-2-Lichtleisten und das Universal Headlight Mounting Kit LEDUHL MOUNT101 für die LEDriving Universal-Fahrzeugscheinwerfer.

Halterung

Kennzeichenbereich

License Plate Bracket AX für die Montage im Kennzeichenbereich.

Kabelsätze

12 V · 24 V

Wire Harness AX 1LS und 2LS (12 V) für Lichtleisten sowie das 3 m lange Connection Cable 300 DT AX für 12 und 24 V mit DT-Steckverbinder.

Für die Straße

ECE-Prüfzeichen

Zusatz-Fernscheinwerfer brauchen ein ECE-Prüfzeichen, leuchten nur zusammen mit dem Fernlicht, und die Referenzzahlen aller Fernscheinwerfer am Fahrzeug dürfen zusammen 100 nicht überschreiten.

Die Teile sind auf ihre Leuchtenfamilie zugeschnitten. Die Leuchten selbst – von Cube-PX-Arbeitsscheinwerfern bis zu FX-GEN-2-Lichtleisten mit tageslichtweißen 6.000 K – finden Sie unter Fahrzeugleuchten. Typische Einsätze reichen vom Pickup im Handwerksbetrieb über Traktor, Radlader und Winterdienstfahrzeug bis zu Wohnmobil und Geländewagen von Privatkunden.

Vergleich: OSRAM-Zubehör nach Bestellnummer vs. Universal-Lösung

Worauf es bei Canbus, Kappe, Adapter, Ersatzlampen und Montage in Werkstatt, Flotte und am eigenen Fahrzeug ankommt
MerkmalOSRAM-Zubehör nach BestellnummerUniversal-Teil oder ohne Zubehör
ZuordnungExakte OSRAM-Bestellnummer je Fahrzeug, Scheinwerfer und Lichtfunktion aus dem KompatibilitätscheckAuswahl nach Bauform, Foto oder Augenmaß
Straßenzulassung NIGHT BREAKER LEDFreigabe erfüllt, wenn das genannte Canbus-, Adapter- und Cap-Teil verbaut istFehlt ein gefordertes Teil oder steckt ein Fremdteil im Scheinwerfer, ist die Freigabe nicht erfüllt
Fehlermeldung und FlackernSmart Canbus Typ 1 bis 10, abgestimmt auf Lampentyp und FahrzeugUniversal-Decoder oder Widerstand ohne Herstellerbezug – Ergebnis offen
Sitz der LampeAdapter-Halterung 64210DA… hält die Lampe in der vorgesehenen PositionImprovisierte Befestigung – verschobene Hell-Dunkel-Grenze und Blendung möglich
ScheinwerferabdeckungLEDriving CAP verschließt die Öffnung im ScheinwerfergehäuseOriginalkappe passt nicht über die LED – Wasser und Schmutz können eindringen
Bordnetz12-V-Teile für Pkw, LEDSCT10 und CLK H724 für 24-V-Lkw, Connection Cable 300 DT AX für 12 und 24 VFalsche Nennspannung – Fehlfunktion oder Ausfall
Ersatzlampen unterwegsCLK-Box mit abgestimmtem Lampensatz, beim Lkw-Set zusätzlich 3 SicherungenEinzelne Lampe unterwegs suchen, passender Typ oft unklar
Montage von Lichtleisten und ArbeitsscheinwerfernFamilienpassende Montagekits und Kabelsätze für FX GEN 2, PX, AX und LEDUHLUniversalhalter mit ungeprüfter Passform und Vibrationsfestigkeit
Nachbestellung in Werkstatt und FlotteIdentisches Teil über dieselbe Bestellnummer, 2er-Pack für beide ScheinwerferWechselnde Fremdteile, die jedes Mal neu geprüft werden müssen

Häufige Fragen zu Fahrzeugbeleuchtung Zubehör (Canbus, LEDCAP, Adapter)

Welches Zubehör brauche ich für die OSRAM NIGHT BREAKER LED?
Das hängt von Fahrzeug und Scheinwerfer ab. Der OSRAM-Kompatibilitätscheck nennt für jedes freigegebene Fahrzeug drei Felder: Canbus, Adapter und Cap – jeweils mit Bestellnummer oder dem Vermerk nicht erforderlich. Beim VW Tiguan 1 Facelift sind es zum Beispiel der Smart Canbus LEDSC02-1 und die Adapter-Halterung 64210DA07, beim BMW 3er F30 Facelift der LEDSC03-1. Viele gelistete Fahrzeuge brauchen gar kein Zubehör. Nennt der Check aber ein Teil, gehört es zur Freigabe und muss verbaut werden.
Was macht der LEDriving Smart Canbus – und welchen Typ brauche ich?
Er sitzt zwischen Bordnetz und LED-Nachrüstlampe und verhindert, dass die Lampenausfallkontrolle des Fahrzeugs die geringere Leistungsaufnahme der LED als Defekt meldet oder die Lampe flackert. Der Typ richtet sich nach Lampe und Fahrzeug: LEDSC01, LEDSC02-1, LEDSC03 und LEDSC03-1 für H7, LEDSC04 für H4 und H19, LEDSC05 für H8, H9, H11 und H16, LEDSC06 für H10, HB3 und HB4, LEDSCT10 für 24-V-Lkw. Übernehmen Sie die Bestellnummer exakt aus dem OSRAM-Check – ein anderer Typ für denselben Lampensockel ist kein gleichwertiger Ersatz.
Smart Canbus oder Error Canceler LEDEC02 – was ist der Unterschied?
Der Error Canceler LEDEC02 ist ein Lastwiderstand für H7 LED: Er gleicht die geringere Stromaufnahme der LED aus und gibt die zusätzliche Last als Wärme ab. Der Smart Canbus ist die neuere, auf Lampentyp und Fahrzeugelektronik abgestimmte Lösung. Welche der beiden vorgesehen ist, entscheidet der OSRAM-Check – für einzelne Fahrzeuge wie den VW Golf 6 Cabrio oder den VW Passat B7 nennt er weiterhin den LEDEC02. Montieren Sie den Lastwiderstand so, wie es die OSRAM-Anleitung vorgibt.
Wofür brauche ich eine LEDriving CAP (LEDCAP01 bis LEDCAP12)?
Die LEDriving CAP ersetzt die originale Abdeckkappe auf der Rückseite des Scheinwerfers, wenn die NIGHT BREAKER LED mit ihrem Kühlkörper mehr Platz braucht. Sie verschließt die Öffnung im Scheinwerfergehäuse wieder, damit weder Wasser noch Schmutz eindringen. Weil jeder Scheinwerfer eine eigene Öffnung hat, gibt es verschiedene Kappen – die LEDCAP01 misst zum Beispiel 92 mm im Durchmesser. Welche Kappe passt, nennt der OSRAM-Check im Feld Cap; geliefert wird im 2er-Pack für beide Scheinwerfer.
Wozu dient die LEDriving Adapter-Halterung 64210DA…?
Die Adapter-Halterung hält die NIGHT BREAKER LED im Scheinwerfer in der vorgesehenen Position. Das ist sicherheitsrelevant, denn nur bei korrekter Lage entsteht eine saubere Hell-Dunkel-Grenze ohne Blendung des Gegenverkehrs. Für H7 gibt es die Ausführungen 64210DA01-1 bis 64210DA10, für H19 den Adapter 64193DA19. Welcher Adapter passt, hängt vom Scheinwerfer ab – beim VW Golf 7 nennt der Check je nach Serie zum Beispiel 64210DA05 oder 64210DA07. Zusätze wie -1 kennzeichnen eigene Ausführungen und sind nicht austauschbar.
Ist die NIGHT BREAKER LED mit Canbus, Kappe und Adapter straßenzugelassen – und komme ich damit durch den TÜV?
In Deutschland ja, wenn Ihr Fahrzeug mit Scheinwerfer und Lichtfunktion in der OSRAM-Liste steht und Sie genau das dort genannte Zubehör verbauen. Die Zulassung erfolgt über eine Allgemeine Bauartgenehmigung (ABG) der Lampe und gilt für Fahrzeuge mit Zulassung in Deutschland; im Ausland entscheidet die jeweilige Landesliste. Für die Hauptuntersuchung empfehlen wir, die Unterlagen zur Freigabe im Fahrzeug bereitzuhalten und die Scheinwerfereinstellung nach dem Umbau prüfen zu lassen. Steht Ihr Fahrzeug nicht in der Liste, ist die Lampe dort nicht freigegeben – auch nicht mit Zubehör.
Mein Fahrzeug ist gelistet, trotzdem erscheint eine Fehlermeldung – was nun?
Prüfen Sie zuerst, ob Canbus-Typ, Adapter und Cap exakt den Bestellnummern aus dem OSRAM-Check entsprechen und ob alle Steckverbindungen fest sitzen. OSRAM weist selbst darauf hin, dass je nach Ausstattung und Motorisierung in seltenen Fällen Fehlermeldungen auftreten können – auch bei Fahrzeugen, für die kein Zubehör gelistet ist. Bleibt die Meldung, wenden Sie sich mit Fahrzeugdaten und Bestellnummern an Ihre Werkstatt oder über unser Kontaktformular an uns. Universal-Widerstände ohne Herstellerbezug sind keine Lösung.
Wofür ist die LEDriving Canbus Control Unit LEDCCU01 bzw. LEDCCU02?
Die Canbus Control Unit ist laut OSRAM Zubehör für LED-Signallampen. Sie sitzt zwischen Bordnetz und Lampe und gleicht die fehlende Last aus, wenn eine LED eine Glühlampe ersetzt – sonst drohen Fehlermeldungen oder ein zu schneller Blinkrhythmus. Die LEDCCU01 mit 5 W gehört zu 5-W-Positionen wie W5W oder R5W, die LEDCCU02 mit 21 W zu 21-W-Positionen wie P21W oder PY21W. Eine OSRAM-Fahrzeugliste gibt es dafür nicht; bei Unsicherheit beraten wir Sie gern. Ob die LED-Signallampe selbst im Straßenverkehr zulässig ist, steht auf ihrer Produktseite.
Brauche ich eine Ersatzlampenbox – und welche passt für 12 V oder 24 V?
In Deutschland ist das Mitführen von Ersatzlampen nicht vorgeschrieben, aber praktisch, weil sich eine ausgefallene Lampe sofort tauschen lässt. Vor Auslandsfahrten mit Pkw oder Wohnmobil lohnt ein Blick in die Regeln des Reiselandes. Entscheidend ist die Bordnetzspannung: Die CLKM H1 ist eine 12-V-Box mit H1-Lampe und den Signallampen P21W, PY21W, P21/5W, R5W und W5W, die CLK H1/H7 deckt Fahrzeuge mit H1- und H7-Scheinwerfern ab, das CLK H724 ist das 24-V-Set für Lkw mit 14 Lampen und 3 Sicherungen. 12-V-Lampen nie im 24-V-Bordnetz verwenden.
Passen die Montagekits und Kabelsätze an jeden Zusatzscheinwerfer?
Nein. Die OSRAM-Teile sind auf ihre Leuchtenfamilie zugeschnitten: Das Mounting Kit FX GEN 2 Back Brackets gehört zu den FX-GEN-2-Lichtleisten, das Universal Headlight Mounting Kit LEDUHL MOUNT101 zu den LEDriving Universal-Fahrzeugscheinwerfern, das Heavy Duty Mounting Kit PX zur PX-Familie, Wire Harness AX und License Plate Bracket AX zur AX-Familie. Die Kabelsätze Wire Harness AX sind für 12 V ausgelegt, das Connection Cable 300 DT AX für 12 und 24 V. Im Straßenverkehr brauchen Zusatz-Fernscheinwerfer außerdem ein ECE-Prüfzeichen und dürfen nur zusammen mit dem Fernlicht leuchten.
