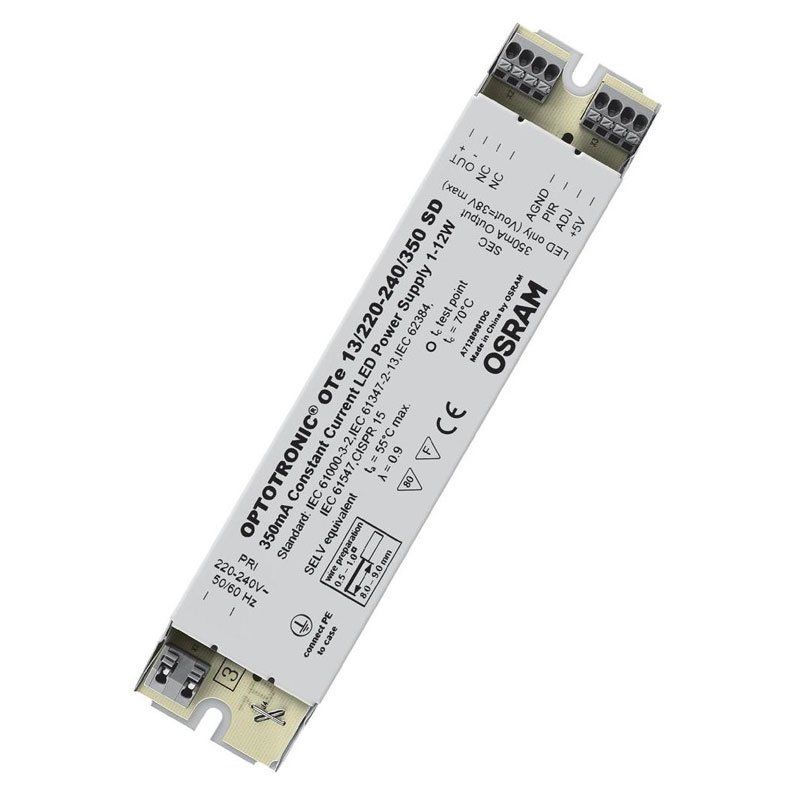

LED-Module in Einbauleuchten, Lichtvouten oder Treppenhausleuchten sind nur so zuverlässig wie das Betriebsgerät, das sie versorgt. Das Osram Vorschaltgerät OPTOTRONIC OTE 13 / SD für LED Module ist ein flacher LED-Konverter aus der OPTOTRONIC-Familie, der sich mit seiner StepDIM-Schnittstelle besonders für Anwendungen mit zeitweise abgesenktem Lichtniveau eignet. Elektroinstallateure, Leuchtenbauer und Facility Manager setzen ihn ein, wenn ein ausgefallener Treiber ersetzt oder eine Leuchte mit LED-Modulen neu aufgebaut werden soll.
LED-Treiber mit StepDIM: Zwei Lichtstufen für Flur und Treppenhaus
Die Besonderheit dieses Geräts ist die StepDIM-Funktion mit einem Dimmbereich von 50 und 100 Prozent. Über den DIM-Anschluss schaltet der Konverter zwischen voller Lichtleistung und einer Absenkstufe um. In Treppenhäusern, Fluren, Tiefgaragen oder Nebenräumen lässt sich das Licht so außerhalb der Hauptnutzungszeiten auf die Hälfte absenken, statt es ganz abzuschalten – Orientierung und Sicherheit bleiben erhalten, der Energiebedarf sinkt deutlich. Ein aufwendiges DALI-System ist dafür nicht nötig; die Ansteuerung erfolgt etwa über eine Zeitschaltuhr oder eine übergeordnete Gebäudesteuerung.
Robuste Technik für lange Wartungsintervalle
Mit einer angegebenen Lebensdauer von 50.000 Stunden ist der OPTOTRONIC-Konverter auf Dauerbetrieb ausgelegt. Der zulässige Umgebungstemperaturbereich von -25 bis +55 °C erlaubt den Einsatz auch in unbeheizten Räumen, sofern das Gerät in einer geschlossenen Leuchte oder einem geeigneten Gehäuse sitzt, denn die Schutzart IP20 bietet keinen Schutz gegen Feuchtigkeit. Mit einer Stoßspannungsfestigkeit von 2 kV gegen Erde und 1 kV zwischen L und N ist das Gerät gegen übliche Spannungsspitzen im Netz gewappnet. Die Verlustleistung von nur 2,4 W hält die Eigenerwärmung gering. Bei 182 mm Länge und 28 mm Höhe passt das flache Gerät in Lichtvouten, Zwischendecken und schmale Leuchtengehäuse.
Ihre Vorteile mit dem OPTOTRONIC OTE 13 / SD
- Zweistufig dimmbar: StepDIM wechselt zwischen 100 und 50 Prozent Lichtleistung. Ideal für Nachtabsenkung in Fluren und Treppenhäusern.
- Lange Lebensdauer: 50.000 Betriebsstunden reduzieren Austauschintervalle und Wartungskosten. Das zahlt sich besonders bei schwer erreichbaren Leuchten aus.
- Weiter Temperaturbereich: Von -25 bis +55 °C ist das Gerät für den Betrieb spezifiziert. Damit eignet es sich auch für unbeheizte Nebenräume und Garagen.
- Geringe Verlustleistung: Mit 2,4 W Eigenverbrauch bleibt die Wärmeentwicklung niedrig. Das schont die angeschlossenen LED-Module und das Leuchtengehäuse.
- Hohe Stoßspannungsfestigkeit: 2 kV gegen Erde und 1 kV zwischen L und N machen den Konverter robust. Gerade in Gewerbeobjekten mit vielen Verbrauchern ist das ein Sicherheitsplus.
Einsatz im Objekt und im eigenen Zuhause
Hausverwaltungen nutzen den Konverter für Treppenhaus- und Flurbeleuchtung, Kommunen für Verwaltungsgebäude und Schulen, der Einzelhandel für Regal- und Vitrinenbeleuchtung mit LED-Modulen. Auch Hotellerie und Gastronomie profitieren in Gängen und Nebenbereichen von der Absenkstufe. Dieselbe Profi-Qualität bringt auch im eigenen Zuhause Vorteile: Im Hausflur oder im Keller sorgt die 50-Prozent-Stufe für dezentes Orientierungslicht, in der Küche versorgt der Treiber passende LED-Module in Unterbauleuchten, und in der Garage oder im Hobbyraum hält er auch niedrige Temperaturen aus.
Passendes LED-Modul wählen und fachgerecht anschließen
Ein LED-Konverter ist kein Ersatz für ein konventionelles KVG/VVG oder ein EVG für Leuchtstofflampen – er versorgt ausschließlich LED-Module, deren elektrische Anforderungen zu seinen Ausgangsdaten passen. Prüfen Sie deshalb vor dem Kauf im Datenblatt Ihres Moduls, ob Ausgangsstrom beziehungsweise -spannung und Leistung übereinstimmen. LED-Lampen für den 230-V-Direktbetrieb mit integriertem Treiber benötigen dieses Gerät nicht. Der Anschluss an das Netz sowie die Verdrahtung des StepDIM-Eingangs erfolgen ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft. Sie achtet zudem auf ausreichende Belüftung, korrekte Polarität der LED-Ausgänge und eine sichere Zugentlastung aller Leitungen.
