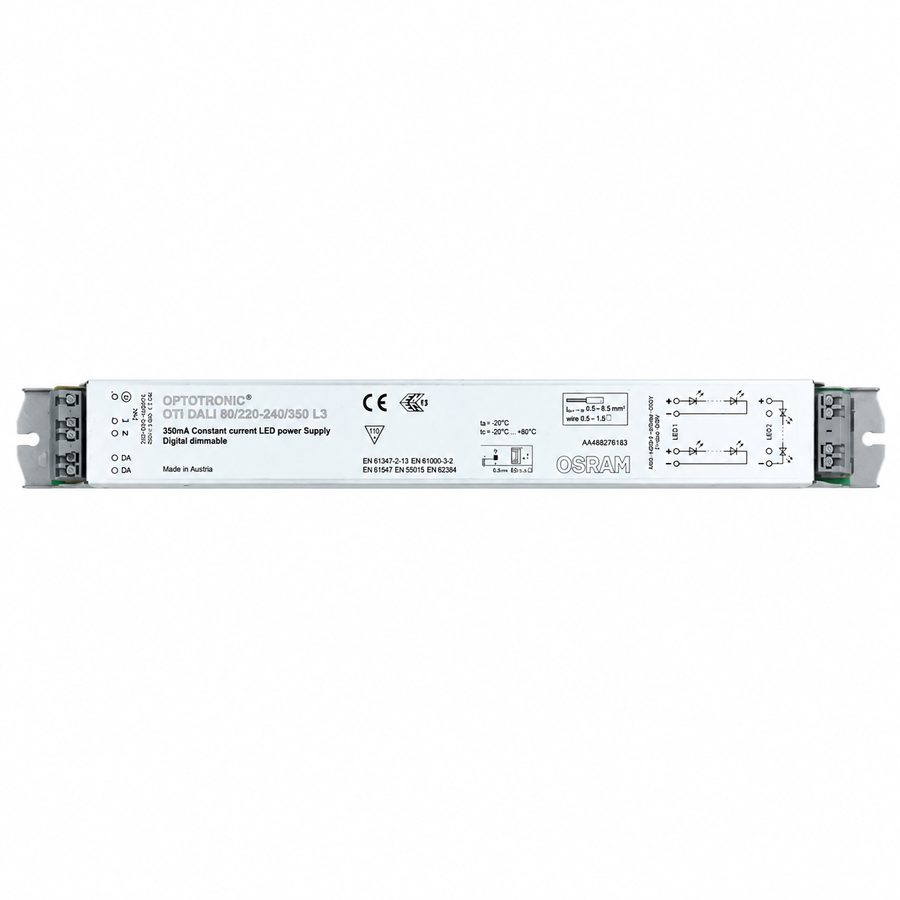

Wer Lichtbänder, Hallenleuchten oder Regalbeleuchtungen mit PrevaLED-Modulen aufbaut, braucht einen Treiber, der sauber auf Strom und Leistung der Module abgestimmt ist. Das Osram Vorschaltgerät OPTOTRONIC OTp DALI 80/350 LS/ PrevaLED Konstantstromver. 350 mA liefert dafür konstante 350 mA bei 80 W Nennausgangsleistung und lässt sich per DALI digital dimmen. Er richtet sich an Elektrohandwerk, Leuchtenbauer und Facility Management, ist aber ebenso für anspruchsvolle Eigenprojekte im Hobbykeller oder in der Werkstatt geeignet.
Konstantstrom-Treiber mit 350 mA für PrevaLED-Module
Der OTp DALI 80/350 LS arbeitet mit einer Eingangsspannung von 198 bis 264 V bei 50 bis 60 Hz, die Nennspannung beträgt 220 bis 240 V. Ausgangsseitig stellt er 350 mA bereit, die Nennausgangsspannung liegt bei 116 bis 230 V. Der Leistungsfaktor von 0,95 und ein Wirkungsgrad von mindestens 92 Prozent halten die Verluste gering, was bei Dauerbetrieb in Hallen und Verkaufsräumen spürbar Betriebskosten spart. Der Einschaltstrom von 40 A sollte bei der Auslegung der Leitungsschutzschalter berücksichtigt werden, besonders wenn viele Treiber an einem Stromkreis hängen.
DALI-Dimmung von 3 bis 100 Prozent für flexible Lichtszenen
Der Treiber ist digital über DALI dimmbar, der Dimmbereich reicht von 3 bis 100 Prozent. In Büros, Hotelfluren, Schulen oder Verkaufsflächen lassen sich mit einer passenden DALI-Steuerung Szenen, Zeitprogramme und Helligkeitsanpassungen umsetzen. Dimmverfahren ist DALI; ein Phasenanschnitt-Dimmer in der Netzleitung ist hier nicht vorgesehen. Wer privat ein Arbeitszimmer oder einen Wintergarten mit einer DALI-Anlage ausstatten lässt, profitiert von derselben Technik wie ein Hotel.
Passende PrevaLED-Module und Verdrahtung im Überblick
Laut Herstellerangaben ist der Treiber für PrevaLED Area und Bar mit vier Modulen zu je 1.000 lm ausgelegt. Für PrevaLED Linear Slim stehen drei Kombinationen zur Wahl: 2 × 2.000 lm, 4 × 1.000 lm oder 6 × 630 lm. Der Anschluss ist für Leiterquerschnitte von 0,5 bis 1,5 mm² ausgelegt, eingangs- wie ausgangsseitig. Mit 280 × 30 × 21 mm und 220 g lässt sich das schlanke Gehäuse in flache Leuchtenprofile und Einbaugehäuse integrieren.
Robust im Betrieb: Temperaturbereich, Schutzfunktionen, Lebensdauer
Der Treiber arbeitet bei Umgebungstemperaturen von minus 20 bis plus 50 °C; am tc-Punkt sind maximal 70 °C zulässig. Hält man diese Grenze ein, nennt Osram eine Lebensdauer von 50.000 Stunden bei zehn Prozent Ausfallrate. Überlastschutz, Übertemperaturschutz und Kurzschlussschutz sind integriert, die ersten beiden wirken automatisch reversibel. Die Schutzart IP20 bedeutet: Der Einbau gehört in eine trockene Umgebung oder in eine ausreichend geschützte Leuchte. Im Hobbykeller oder in der Garage gilt daher: trocken und geschützt einbauen.
Installation und Auswahl: worauf Sie achten sollten
Das Gerät ist ein elektronisches Betriebsgerät für LED-Module mit 350 mA und kein Ersatz für ein KVG, VVG oder EVG einer Leuchtstofflampe. Die Netzseite liegt an Netzspannung, daher erfolgt Montage und Anschluss im spannungsfreien Zustand durch eine Elektrofachkraft. Prüfen Sie vor der Bestellung, ob die Reihenschaltung Ihrer Module zu 350 mA und zu einer Ausgangsspannung von 116 bis 230 V passt.
Fünf Praxisvorteile des OTp DALI 80/350 LS
- Konstante 350 mA: Der Konstantstromausgang versorgt PrevaLED-Module mit dem passenden Strom bei 80 W Nennausgangsleistung.
- Digital dimmbar per DALI: 3 bis 100 Prozent Dimmbereich ermöglichen Szenen und Zeitsteuerung im Gebäude.
- Hoher Wirkungsgrad: Mindestens 92 Prozent Wirkungsgrad und ein Leistungsfaktor von 0,95 senken Verluste im Dauerbetrieb.
- Lange Lebensdauer: 50.000 Stunden bei 70 °C am tc-Punkt reduzieren Wartungseinsätze in schwer zugänglichen Decken.
- Schlankes Gehäuse: 280 × 30 × 21 mm bei nur 220 g erleichtern den Einbau in flache Leuchtenprofile.
