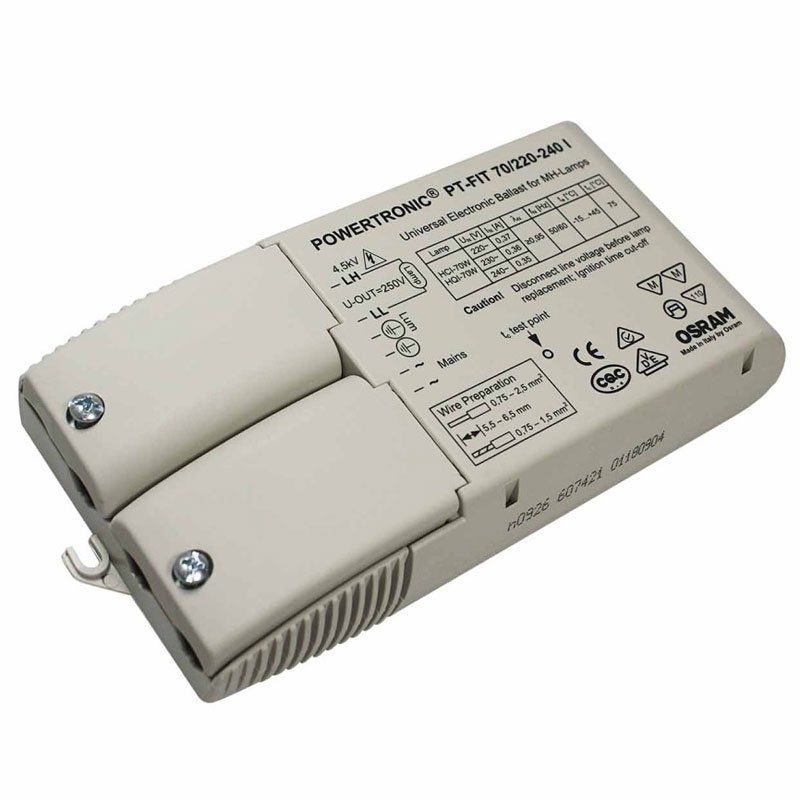

Entladungslampen brauchen ein Vorschaltgerät, das zur Lampe, zur Leuchte und zum Netz passt. Das Osram Vorschaltgerät PT-FIT 70/220-240 I Powertronic ist ein elektronisches Vorschaltgerät (EVG) für 70-W-Entladungslampen im 220–240-V-Netz und richtet sich an Elektrohandwerk, Facility Management, Einzelhandel und Industrie. Auch private Anwender, die in Werkstatt, Hobbykeller oder Wintergarten eine Leuchte mit Entladungslampe betreiben, profitieren von der Profi-Qualität.
EVG statt KVG: Lichtstromfaktor 1 und ruhiger Lampenbetrieb
Gegenüber dem Betrieb an einem konventionellen Vorschaltgerät (KVG) nennt das Datenblatt einen Lichtstromfaktor von 1. Der Netzleistungsfaktor liegt bei 0,95, die Netzfrequenz bei 50/60 Hz. Die Zündspannung beträgt 4,5 kVp, der Einschaltstrom 45 A; Letzteres sollten Elektrofachkräfte bei der Absicherung ganzer Leuchtenbänder berücksichtigen. Wichtig zu wissen: Heiße Lampen zünden nicht sofort wieder, das Gerät ist nicht für Gleichspannung geeignet und nicht dimmbar. Die Effizienzklasse EEI lautet A2, der Quecksilbergehalt des Geräts 0,0 mg.
Technische Daten und Normen für die Planung
Das Gerät arbeitet im Umgebungstemperaturbereich von -15 bis +45 °C; am Messpunkt tc sind maximal 75 °C zulässig. Gelagert werden darf es zwischen -40 und +85 °C. Mit Schutzart IP20 gehört es in eine trockene Leuchte oder ein geschlossenes Gehäuse, nicht ins Freie. Die Maße von 83 mm Breite und 33 mm Höhe sowie 290 g Gewicht machen den Einbau kompakt, die Ausführung mit Zugentlastung schützt die Netzleitung. Die Auslegung folgt EN 61347-2-12 (Sicherheit); die Funkentstörung erfolgt nach EN 55015, die Netzstromoberwellen nach EN 61000-3-2 und die Störfestigkeit nach EN 61547. Das Gerät trägt VDE- und EMC-Zeichen.
Einsatz in Gewerbe, Werkstatt und Hobbyraum
Im Gewerbe sitzt ein solches EVG typischerweise in Strahlern für Verkaufsflächen, Schaufenster und Hotelfoyers oder in Hallenleuchten in Logistik und Industrie. Hausverwaltungen und Kommunen setzen es bei der Instandhaltung von Bestandsleuchten ein, wenn ein defektes Vorschaltgerät ersetzt werden muss. Zu Hause ist das Gerät für Hobbyraum, Werkstatt, Keller oder Garage interessant, sofern dort Leuchten für passende Entladungslampen hängen. Prüfen Sie vor der Bestellung stets, dass Leuchte und Lampe ausdrücklich für diesen Gerätetyp ausgelegt sind.
Installation nur spannungsfrei durch die Elektrofachkraft
Das Gerät wird an 220–240 V Netzspannung betrieben und darf ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft installiert werden. Ein EVG ersetzt die Drossel des klassischen KVG- oder VVG-Kreises und darf nicht mit solchen Komponenten kombiniert werden. Beachten Sie die Leistungsangabe der Lampe sowie die Hinweise im Datenblatt, damit Lampe und EVG zusammenpassen. Wer zu Hause in Garage oder Keller selbst Hand anlegen möchte, lässt die Leitung und den Anschluss von einer Fachkraft abnehmen.
Fünf Gründe für das Powertronic-EVG
- Lichtstrom auf KVG-Niveau: Der Lichtstromfaktor 1 verglichen mit dem KVG-Betrieb hält die Helligkeit bestehender Anlagen stabil.
- Normgerechte Sicherheit: Auslegung nach EN 61347-2-12 sowie VDE- und EMC-Zeichen erleichtern die Abnahme in Objekten.
- Sauberer Netzbetrieb: Ein Netzleistungsfaktor von 0,95 und Netzstromoberwellen nach EN 61000-3-2 schonen die Installation.
- Kompakt mit Zugentlastung: 83 mm Breite, 33 mm Höhe und 290 g passen in viele Leuchtengehäuse, die Netzleitung bleibt entlastet.
- Einsatzbereiter Temperaturbereich: Von -15 bis +45 °C Umgebungstemperatur und tc bis 75 °C deckt es übliche Innenraum-Leuchten ab.
Bestellhinweise für Einkauf und Hausverwaltung
Wer mehrere Leuchten wartet, notiert Typenbezeichnung PT-FIT 70/220-240 I und Anzahl pro Anlage und legt sich einen kleinen Ersatzbestand an. Das spart bei Ausfällen die Wartezeit auf Lieferungen. Private Käufer tauschen ein defektes Gerät im Hobbyraum oder in der Werkstatt am besten gleich gegen dasselbe Modell, damit die Leuchte wie vorgesehen funktioniert.
