Beschreibung

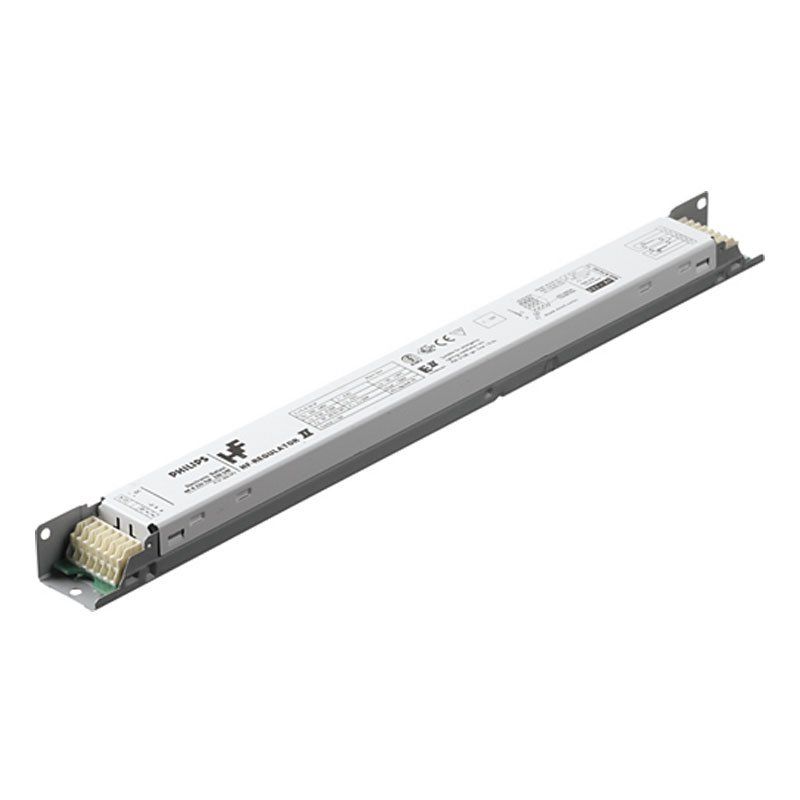

Philips Vorschaltgerät HF-R 136 TL-D EII 220-240V 50/60Hz
Der HF-Regulator 1-10 V ist ein dimmbares elektronisches Vorschaltgerät von Philips für eine TL-D-Lampe. Es lässt sich über eine 1-10-V-Steuerleitung dimmen und ist für den Betrieb an 220–240 V ausgelegt. Damit eignet es sich für Leuchten, in denen die Helligkeit nicht nur ein- und ausgeschaltet, sondern stufenlos geregelt werden soll.
Einsatzbereiche
Das HF-R 136 eignet sich für Leuchten mit einer TL-D-Lampe in Anwendungen, in denen die Beleuchtung über eine 1-10-V-Steuerung geregelt werden soll, etwa bei tageslichtabhängiger Lichtsteuerung in Büro- oder Objekträumen. Der zulässige Umgebungstemperaturbereich liegt bei 10–50 °C.
Vorteile für Installation und Betrieb
Über die 1-10-V-Schnittstelle lässt sich die Helligkeit der Lampe stufenlos regeln, was sich für Lichtmanagementsysteme mit Tageslicht- oder Präsenzsteuerung eignet. Der Energie-Effizienz-Index A1 BAT weist auf einen niedrigen Eigenverbrauch des Vorschaltgeräts hin. Da eine Standard-TL-D-Lampe angesteuert wird, lässt sich das Gerät in viele bestehende Leuchtensysteme integrieren.
Technik in Kürze
Das Vorschaltgerät arbeitet mit 220 bis 240 V bei 50–60 Hz und einem Ableitstrom von 0,5 mA. Beim Einschalten liegt kurzzeitig ein Spitzenstrom von 27 A über etwa 0,25 Millisekunden an. Die Schutzart ist mit IP20 angegeben, der Betrieb ist für Umgebungstemperaturen von 10 bis 50 °C vorgesehen.
Kompatibilität und Hinweise
Vorgesehen ist der Betrieb einer TL-D-Lampe über eine 1-10-V-Dimmsteuerung. Vor dem Einbau sollte geprüft werden, ob die vorhandene Steuerungstechnik der Leuchte mit einer 1-10-V-Schnittstelle kompatibel ist. Der Netzanschluss sollte durch eine Elektrofachkraft erfolgen.
Fazit
Das HF-R 136 TL-D EII eignet sich für dimmbare TL-D-Anwendungen mit 1-10-V-Steuerung und bietet dafür einen hohen Energie-Effizienz-Index bei kompakter Bauweise.
Kurz zusammengefasst:
- Dimmbares elektronisches Vorschaltgerät für eine TL-D-Lampe
- Dimmung über 1-10-V-Steuerschnittstelle
- Eingangsspannung 220–240 V, 50–60 Hz
- Energie-Effizienz-Index A1 BAT
- Schutzart IP20, Einsatztemperatur 10–50 °C
