Beschreibung

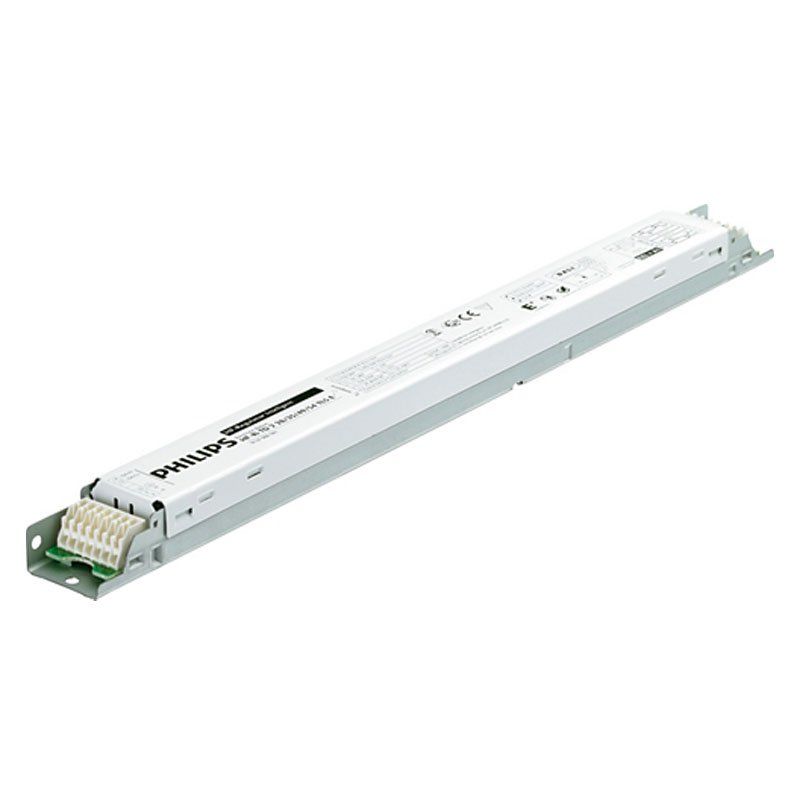

Philips Vorschaltgerät HF-Ri TD 2 14/21/24/39 E+
Soll eine Leuchte mit zwei TL5-Röhren nicht nur betrieben, sondern auch dimmbar gesteuert werden, kommt ein passendes elektronisches Vorschaltgerät mit Steuerschnittstelle ins Spiel. Das HF-Ri-TD-Modell von Philips ist für den Betrieb von zwei TL5-Röhren unterschiedlicher Leistungsstufen ausgelegt und bringt eine TD-Steuerungsschnittstelle für die Lichtregelung mit.
Damit eignet es sich für Ersatz- und Umrüstfälle, bei denen zusätzlich zur reinen Stromversorgung eine Dimmfunktion gewünscht ist.
Einsatzbereiche
Das Vorschaltgerät passt in Leuchten mit zwei TL5-Röhren aus der Leistungsreihe 14, 21, 24 oder 39 Watt, wie sie in Büro-, Verkaufs- oder Objektbeleuchtung verwendet werden, insbesondere dort, wo eine Lichtsteuerung über die TD-Schnittstelle gewünscht ist.
Vorteile für Installation und Betrieb
Über die TD-Steuerungsschnittstelle lässt sich die Helligkeit der angeschlossenen Röhren zwischen 1 und 100 Prozent regeln, was flexible Lichtszenarien vom vollen Betrieb bis zur gedimmten Beleuchtung ermöglicht. Ein automatischer Neustart sorgt dafür, dass die Röhren nach einer Stromunterbrechung selbstständig wieder anlaufen. Im Standby-Betrieb benötigt das Gerät mit 0,25 Watt nur sehr wenig Energie.
Technik in Kürze
Die Eingangsspannung liegt im Bereich von 195 bis 240 V bei 50 bis 60 Hz Netzfrequenz, die Betriebsfrequenz selbst beträgt 110 kHz. Je nach angeschlossener Lampenleistung ergibt sich eine Systemleistung von 50,0, 65,6 oder 82,2 Watt. Der Leistungsfaktor liegt bei 0,95, die Verlustleistung bei 5 Watt. Das Gerät wiegt rund 0,316 kg und ist für Umgebungstemperaturen von -25 °C bis 50 °C ausgelegt; die Gehäusetemperatur kann im Betrieb bis zu 75 °C erreichen. Der Energieeffizienzindex ist mit A1 BAT angegeben.
Kompatibilität und Hinweise
Ein- und ausgangsseitig kommen WAGO-251-Universalklemmen zum Einsatz, die sich sowohl automatisiert als auch manuell verdrahten lassen; die Abisolierlänge beträgt 8,0 bis 9,0 mm. Die Schutzart IP20 kennzeichnet das Gerät für den Einbau in geschlossene Leuchten. Für die Dimmfunktion ist eine kompatible TD-Steuerung auf Leuchten- oder Anlagenseite Voraussetzung.
Fazit
Mit dimmbarer TD-Steuerung, geringem Standby-Verbrauch und automatischem Neustart eignet sich dieses Vorschaltgerät für Leuchten mit zwei TL5-Röhren, bei denen eine flexible Lichtregelung gefragt ist.
Kurz zusammengefasst:
- Elektronisches Vorschaltgerät für zwei TL5-Röhren (14/21/24/39 W)
- Dimmbar über TD-Steuerungsschnittstelle im Bereich 1–100 %
- Automatischer Neustart nach Stromunterbrechung
- Sehr geringer Standby-Verbrauch von 0,25 Watt
- WAGO-251-Universalklemmen ein- und ausgangsseitig
- Energieeffizienzindex A1 BAT
