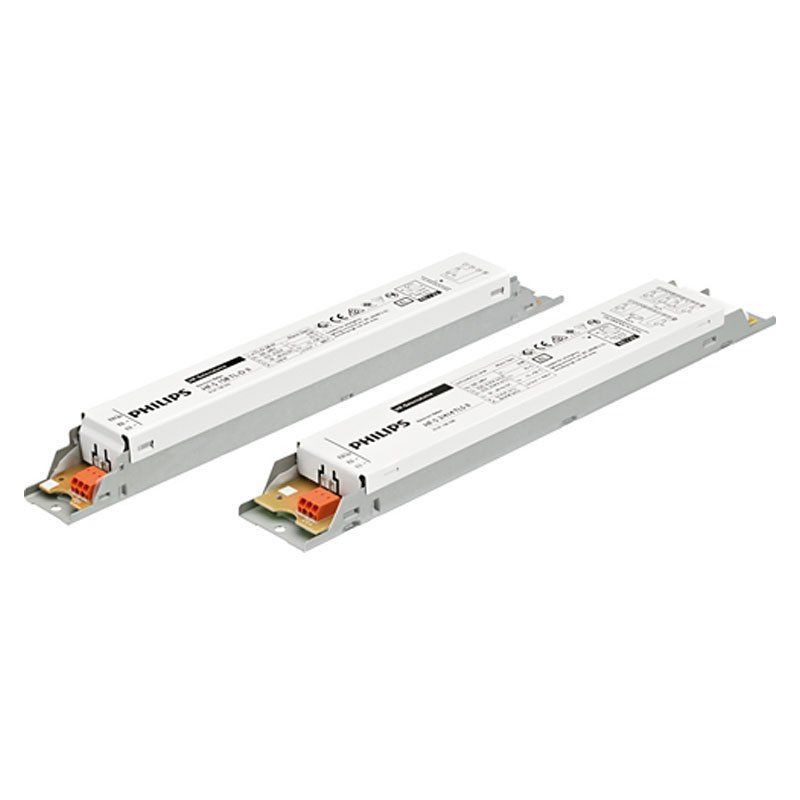

Philips Vorschaltgerät HF-S 118/136 TL-D II 220-240V 50/60Hz

Flackernde Röhren, lange Zündzeiten und unnötige Verluste gehören bei älteren Leuchten oft zum Alltag, doch das Philips Vorschaltgerät HF-S 118/136 TL-D II 220-240V 50/60Hz schafft hier Abhilfe. Das elektronische Vorschaltgerät betreibt TL-D-Leuchtstofflampen im Hochfrequenzbetrieb und richtet sich an Elektrohandwerk, Hausverwaltungen, Industrie und Logistik, die Leuchten sauber instandsetzen wollen, ebenso an Heimwerker mit eigener Werkstatt oder Garage.

EVG statt KVG: Was dieses Vorschaltgerät leistet

Die Typenbezeichnung 118/136 steht für den Betrieb einer einzelnen TL-D-Röhre mit 18 W oder 36 W. Netzseitig arbeitet das HF-S im Eingangsbereich von 220 bis 240 V bei 50 oder 60 Hz, die Spannungsangabe lautet 202 bis 254 V. Der Einschaltstrom liegt bei 18 A mit einer Dauer von nur 0,35 ms; diesen Wert sollten Planer bei der Absicherung vieler Leuchten an einem Stromkreis berücksichtigen. Der Ableitstrom beträgt 0,5 mA, der Energie-Effizienz-Index lautet A2 BAT. Die Schutzart IP20 bedeutet Schutz gegen Fremdkörper, jedoch nicht gegen Wasser, daher erfolgt der Einbau nur im trockenen Leuchtengehäuse.

Einsatz in Gewerbe, Industrie und Haustechnik

In Lagerhallen, Werkstätten, Supermärkten, Tiefgaragen, Kfz-Betrieben und Büroetagen zählt eine wartungsarme Grundbeleuchtung. Wer Vorschaltgerät und Röhre tauscht, bringt bestehende Leuchten schnell wieder auf Stand, ohne die komplette Leuchte zu ersetzen. Der angegebene Umgebungstemperaturbereich von minus 20 bis 55 °C und die Gehäusetemperatur von 75 °C erleichtern den Einsatz in unbeheizten Räumen, sofern die Leuchte die Wärme abführen kann. Anders als beim KVG- oder VVG-Betrieb mit Starter arbeitet ein EVG ohne Starter; beim Umbau muss die Verdrahtung deshalb nach dem Anschlussbild des Geräts angepasst werden. Arbeiten daran erfolgen im spannungsfreien Zustand und gehören in die Hände einer Elektrofachkraft.

Profi-Technik auch für Ihr Zuhause

Hobbyschrauber, Heimwerker und Hausbesitzer finden TL-D-Röhren vor allem dort, wo viel Licht auf wenig Raum gebraucht wird: in der Werkstatt, im Hobbykeller, in der Garage, im Keller oder im Hobbyraum. Auch Küchenleuchten, Waschküchen und Abstellräume nutzen die Technik, ebenso Unterbauleuchten im Arbeitszimmer oder Homeoffice, sofern sie mit TL-D-Röhren bestückt sind. Wer eine defekte Leuchte reparieren möchte, spart durch den Austausch des Vorschaltgeräts oft den kompletten Leuchtenneukauf. Das Gerät wird einzeln geliefert; die Packungseinheit beträgt ein Stück.

Auswahl und Einbau: So gehen Sie sicher vor

Prüfen Sie vor dem Kauf, ob Ihre Leuchte für eine einzelne TL-D-Röhre mit 18 W oder 36 W ausgelegt ist, denn das Gerät ist kein universelles Vorschaltgerät für andere Röhrentypen oder Mehrlampenschaltungen. Dokumentieren Sie vor dem Umbau die vorhandene Verdrahtung mit einem Foto, trennen Sie den Stromkreis allpolig und sichern Sie ihn gegen Wiedereinschalten. Der Anschluss richtet sich nach dem Schaltbild des Herstellers. Wer in Objekten mehrere Leuchten gleichzeitig modernisiert, sollte neue Röhren und Vorschaltgeräte chargenweise bestellen, um einheitliche Ergebnisse und eine übersichtliche Ersatzteilhaltung zu erhalten. Für den Privatgebrauch gilt dieselbe Regel: Im Zweifel lieber den Elektriker rufen.

Die wichtigsten Praxis-Vorteile im Überblick

• Hochfrequenter Betrieb: Das elektronische Vorschaltgerät arbeitet ohne Drossel und Starter und weist mit EEI A2 BAT reduzierte Verluste aus.
• Weiter Netzbereich: 220–240 V bei wahlweise 50 oder 60 Hz sorgen für flexible Einsetzbarkeit im Objekt wie im Haushalt.
• Kleine Packungseinheit: Eine Stückpackung erleichtert Einzelreparaturen im Haushalt und die gezielte Bevorratung nach Leuchtenzahl im Objekt.
• Robust im Temperaturbereich: Von minus 20 bis 55 °C Umgebungstemperatur reicht der Einsatzbereich, etwa in unbeheizten Hallen, Garagen oder im Keller.
• Berechenbarer Einschaltstrom: Mit 18 A Spitze über 0,35 ms und 0,5 mA Ableitstrom lässt sich die Absicherung sauber planen.
