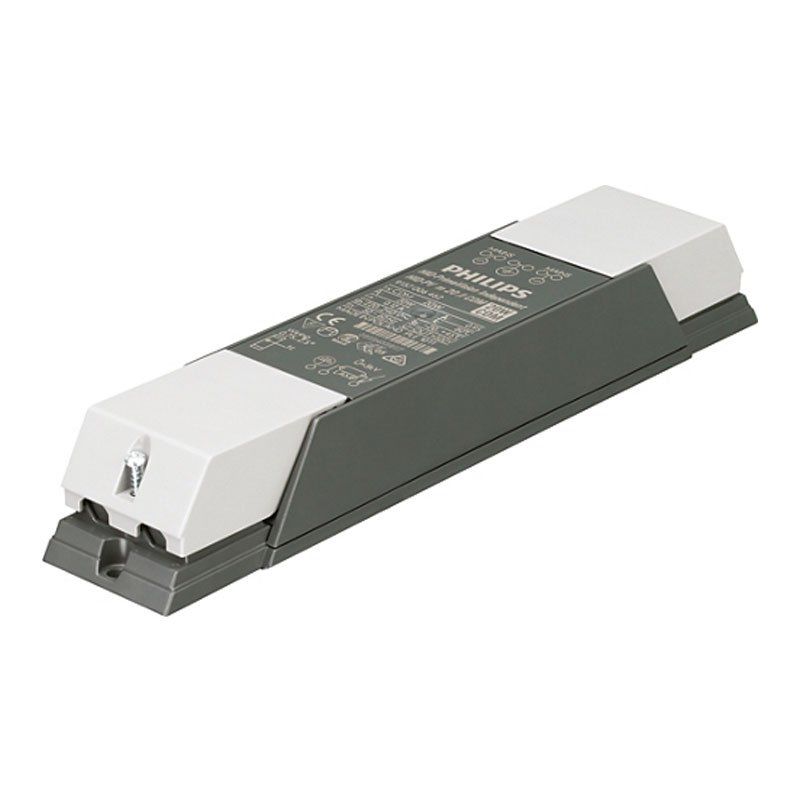

Eine Keramik-Metallhalogendampflampe ist nur so gut wie das Vorschaltgerät, das sie speist, und genau dafür ist das Philips Vorschaltgerät HID-PV m 20 /I CDM HPF 220-240V 50/60Hz gedacht. Es versorgt CDM-Entladungslampen der 20-Watt-Klasse (laut Typenbezeichnung) am 220–240-V-Netz mit 50 bis 60 Hz. Elektrohandwerk, Einzelhandel, Hotellerie und Facility Management setzen solche Geräte für Schaufenster, Akzentlicht und Fassaden ein; im eigenen Zuhause steckt dieselbe Technik in Strahlern für Wohnzimmer, Esszimmer oder Terrasse.
Elektrische Eckdaten für die Anlagenplanung
Das Gerät arbeitet mit einer Eingangsspannung von 220–240 V bei einer Netzfrequenz von 50–60 Hz und passt damit zum üblichen 230-V-Netz. Für die Planung wichtig: Beim Einschalten fließt ein Spitzenstrom von 15 A, allerdings nur für 0,25 ms. Bei vielen Geräten an einem Stromkreis sollten Sie diesen Impuls bei der Auswahl der Leitungsschutzschalter berücksichtigen. Der Ableitstrom beträgt 0,5 mA, ein Wert, den Sie bei mehreren Vorschaltgeräten hinter einem FI-Schutzschalter im Blick behalten. Die Gehäusetemperatur liegt bei 75 °C (tc), die Umgebungstemperatur darf zwischen -20 und 45 °C liegen. Solange der Einbauort diese Grenzen einhält, lässt sich das Gerät in Leuchten und Geräteräumen flexibel unterbringen.
Richtig kombinieren: Lampe, Zündung und Vorschaltgerät
Wichtig ist die ehrliche Systembetrachtung: Das Gerät ist selbst das Vorschaltgerät und darf nie mit einem zweiten Vorschaltgerät in Reihe betrieben werden. Eine Entladungslampe läuft nicht im 230V-Direktbetrieb am Netz. Kombinieren Sie das Gerät ausschließlich mit der vorgesehenen CDM-Lampe passender Leistung und mischen Sie niemals konventionelle KVG- oder VVG-Technik mit EVG-Komponenten. Ob für Ihre Lampe zusätzlich ein externes Zündgerät erforderlich ist, entnehmen Sie dem zum Download bereitstehenden Datenblatt. Montage, Verdrahtung und Austausch gehören in die Hände einer Elektrofachkraft und erfolgen ausschließlich im spannungsfreien Zustand, mit sicherer Trennung vom Netz und gesichert gegen Wiedereinschalten.
Einsatz in Gewerbe, Objekt und Zuhause
Im Gewerbe sorgt das Vorschaltgerät für gleichmäßiges Licht in Ladengeschäften, Hotelfluren, Restaurants, Showrooms und kommunalen Gebäuden, wo CDM-Strahler wegen guter Farbwiedergabe geschätzt werden. Hausverwaltungen und Facility Manager profitieren beim Lampentausch davon, dass sie das Ersatzteil gezielt nach Typenbezeichnung bestellen können. Auch Privatkunden mit anspruchsvollem Licht greifen darauf zurück: für Schienenstrahler im Wohnzimmer, Akzentlicht im Esszimmer, Beleuchtung im Hobbyraum oder Außenstrahler an Terrasse und Garten. Wer eine ältere Leuchte instand setzt, prüft zuerst Vorschaltgerät und Lampe gemeinsam, denn beide Komponenten bilden ein abgestimmtes System.
Was das Philips-Gerät in der Praxis auszeichnet
- Planbarer Netzanschluss: 220–240 V bei 50–60 Hz machen die Auslegung am üblichen Gebäudenetz unkompliziert.
- Bekannter Einschaltimpuls: Mit 15 A Spitze für 0,25 ms lässt sich die Absicherung gezielt dimensionieren, statt auf Verdacht zu planen.
- Geringer Ableitstrom: Der Wert von 0,5 mA hilft bei der Auslegung von FI-Schutzeinrichtungen in Anlagen mit mehreren Geräten.
- Weiter Temperaturbereich: Von -20 bis 45 °C Umgebungstemperatur deckt das Gerät kühle Lager ebenso ab wie warme Technikräume.
- Eindeutig bestellbar: Die ausführliche Typenbezeichnung samt Datenblatt-Download erleichtert den passgenauen Nachkauf im Wartungsfall.
Hinweise zu Montage, Lieferumfang und Bestellung
Die Verpackungseinheit umfasst ein Stück, bei Serienumrüstungen in Objekten bestellen Sie die benötigte Anzahl einfach mehrfach. Notieren Sie sich vor dem Tausch Typ, Leistung und Verdrahtung des alten Geräts und gleichen Sie diese mit dem Datenblatt ab. Eine Prüfung der Schutzmaßnahmen nach dem Einbau gehört ebenso dazu wie die Kontrolle, dass die Lampenleistung zum Vorschaltgerät passt. So erhalten gewerbliche Anwender eine zuverlässige Betriebsbasis für ihre Entladungslampen, und ambitionierte Heimwerker lassen die Installation von der Elektrofachkraft ihres Vertrauens ausführen, damit Garage, Werkstatt und Hobbyraum dauerhaft sicher beleuchtet bleiben.
