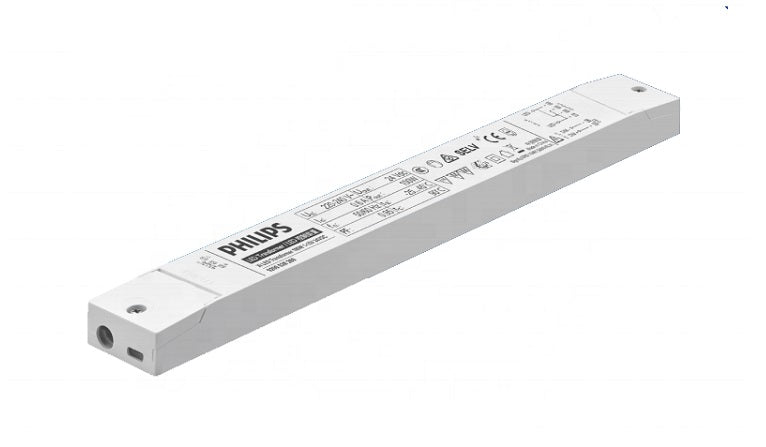

Philips Xi LED Transformer 100W, 24 V DC, 1-10V dimmbar
Anders als die zuvor beschriebenen Treiber liefert dieses Modell eine konstante Ausgangsspannung von 24 V DC bei bis zu 100 W und ist über eine 1-10V-Schnittstelle dimmbar, einschließlich Dim-to-off. Er eignet sich für den Betrieb von 24-V-LED-Lösungen, wie sie etwa bei linearen Lichtbändern zum Einsatz kommen.
Mit einer Baulänge von 350 mm bei nur 30 mm Breite und 18 mm Höhe ist der Transformer sehr flach gebaut und passt dadurch auch in schmale Einbausituationen.
Einsatzbereiche
Laut Datenblatt eignet sich dieser Transformer für Anwendungen wie Regal-, Vitrinen- und Fassadenbeleuchtung sowie für Kühl- und Gefriermöbel – Bereiche, in denen 24-V-LED-Bänder oder -Module eingesetzt werden, etwa in Hotels, Restaurants oder im Einzelhandel.
Vorteile für Installation und Betrieb
Die extrem schlanke Bauform von nur 30 x 18 mm Querschnitt erleichtert den Einbau in enge Möbel oder Nischen. Die 1-10V-Steuerung erlaubt eine stufenlose Dimmung bis hin zum vollständigen Abschalten. Die SELV-Ausgangsspannung von 24 V sorgt für ein zusätzliches Sicherheitsniveau, sollte an Verkabelung oder LED-Platine ein Defekt auftreten.
Technik in Kürze
Der Transformer liefert eine Ausgangsspannung von 24 V DC bei bis zu 100 W, gesteuert über eine 1-10V-Schnittstelle. Die Nennspannung am Eingang beträgt 220 bis 240 V bei 50 bis 60 Hz, der Eingangsspannungsbereich reicht von 198 bis 264 V AC. Die maximale Leitungslänge zum LED-Modul liegt bei 1.000 mm, der zulässige Umgebungstemperaturbereich bei -25 °C bis +45 °C.
Kompatibilität und Hinweise
Angeschlossene LED-Module oder -Bänder müssen für 24 V DC ausgelegt sein und zur maximalen Leistung von 100 W passen. Die Steuerung erfolgt über eine 1-10V-Leitung, die separat verlegt werden muss. Anschluss und Einbau sollten durch eine Elektrofachkraft erfolgen.
Fazit
Der Philips Xi LED Transformer 100W ist ein schlanker 24-V-Transformer mit 1-10V-Dimmfunktion, der sich besonders für Regal-, Vitrinen- und Fassadenbeleuchtung mit LED-Bändern eignet. Die kompakte Bauform erlaubt den Einbau auch in beengten Möbelnischen.
Kurz zusammengefasst:
- 24 V DC Ausgangsspannung bei bis zu 100 W
- Dimmbar über 1-10V-Schnittstelle inklusive Dim-to-off
- Sehr schlanke Bauform: 350 x 30 x 18 mm
- Laut Hersteller für Regal-, Vitrinen- und Fassadenbeleuchtung geeignet
- Umgebungstemperatur von -25 °C bis +45 °C
