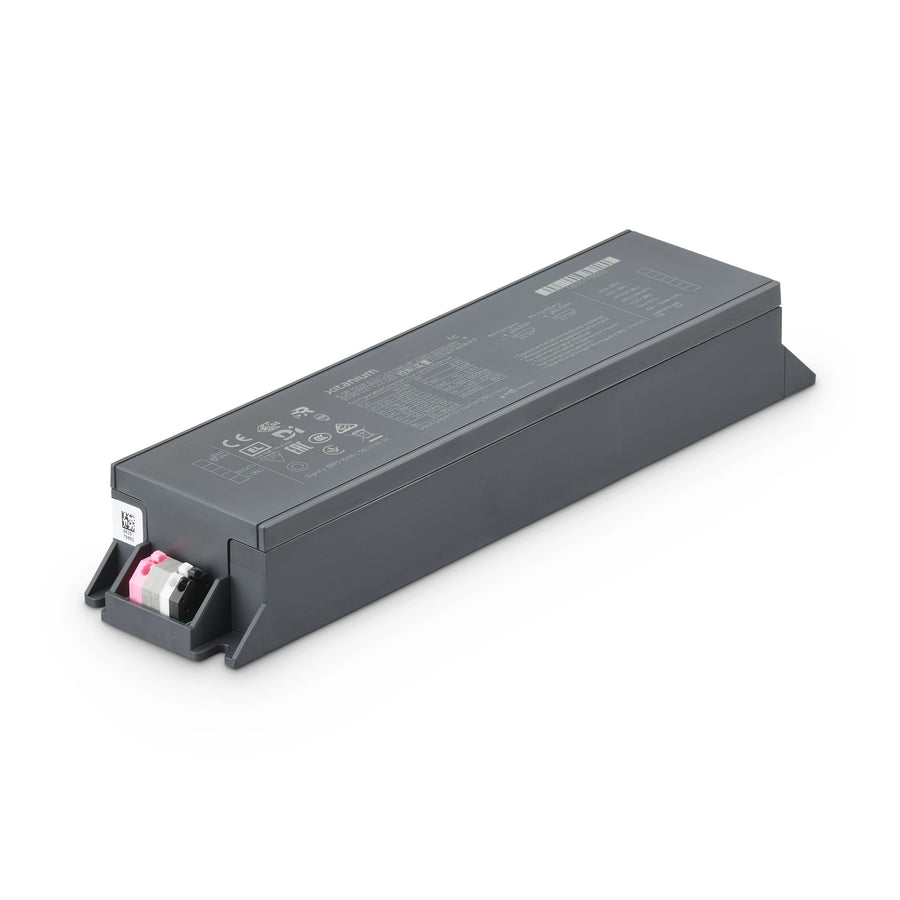

Der Xitanium Xi SR 150W im S240-Gehäuse liefert 150 Watt Ausgangsleistung bei einem Stromfenster von 0,3 bis 1,0 Ampere. Er ist isoliert nach SELV ausgeführt, D4i-kompatibel und über DynaDimmer SR DALI steuerbar, die Ausgangsspannung reicht bis 214 Volt.
Stromfenster 0,3 bis 1,0 Ampere bei Ausgangsspannung bis 214 Volt
Der Ausgangsstrom liegt zwischen 300 und 1050 Milliampere, werkseitig auf 700 Milliampere eingestellt, die Ausgangsspannung reicht von 70 bis 214 Volt. Bei einer Leistungsaufnahme von 162 Watt erreicht der Treiber eine maximale Effizienz von 92 Prozent, die harmonische Verzerrung liegt bei maximal 5 Prozent.
DynaDimmer SR DALI mit D4i-Kompatibilität, Dimmbereich 100 bis 10 Prozent
Gesteuert wird über DynaDimmer SR DALI, der Dimmbereich reicht von 100 bis 10 Prozent, der Treiber ist D4i-kompatibel. Der Überspannungsschutz ist bis 6 Kilovolt im differenziellen und bis 10 Kilovolt im Gleichtaktmodus angegeben, eine Modultemperaturüberwachung ist aktiv.
S240-Gehäuse mit 38 x 59 x 241 Millimetern und 549 Gramm
Das Gehäuse S240_SR_2 misst 38 x 59 x 241 Millimeter (240,5 Millimeter Baulänge) und wiegt 0,549 Kilogramm. Die Schutzart ist mit IP20 angegeben, der Umgebungstemperaturbereich reicht von -40 bis 55 Grad Celsius, die maximale Gehäusetemperatur liegt bei 85 Grad Celsius. An einem 16-A-Leitungsschutzschalter des Typs B lassen sich laut Hersteller bis zu 15 Geräte betreiben.
Einschaltstrom 11,2 Ampere und Leerlaufspannung 260 Volt
Der Eingangsstrom liegt bei 720 Milliampere Wechselstrom beziehungsweise 600 Milliampere Gleichstrom, der Einschaltstrom-Spitzenwert erreicht 11,2 Ampere über eine Breite von 135 Mikrosekunden bis zum halben Spitzenwert. Die Leerlaufspannung liegt bei maximal 260 Volt. Schutz gegen Kurzschluss, Überlast und Leerlauf ist werkseitig vorgesehen, die Anschlussleitung zum Leuchtmittel misst 0,6 Meter.
Montage und Zulassungen des Xitanium Xi SR 150W mit 0,3 bis 1,0 Ampere
Der Einbau erfolgt als Built-in-Ausführung, der Leistungsfaktor liegt bei 0,98. Zu den vom Hersteller genannten Zulassungen zählen das CCC-Zertifikat, die CE- und D4i-Kennzeichnung, doppelte Isolierung, die EAC-, EL- und ENEC-Zulassung, die RCM-Konformität sowie die SR-, UA- und WEEE-Kennzeichnung. Laut Tabelle sind sowohl Energiemessung als auch Diagnosefunktion aktiviert. Bei Nennlast ist eine Gehäusetemperatur von 75 Grad Celsius zulässig, die Toleranz des Ausgangsstroms liegt bei maximal 3 Prozent und die Stromwelligkeit bei maximal 4 Prozent. Als Isolationsklassifizierung nennt der Hersteller Class I and Class II für diesen Treiber.
- 150 Watt Ausgangsleistung bei einem Stromfenster von 0,3 bis 1,0 Ampere
- D4i-kompatibel, Steuerung über DynaDimmer SR DALI, Dimmbereich 100 bis 10 Prozent
- Ausgangsspannung von 70 bis 214 Volt
- S240-Gehäuse mit 38 x 59 x 241 Millimetern, 0,549 Kilogramm
- 100.000 Stunden Nennlebensdauer, Betriebstemperatur -40 bis 55 Grad Celsius
