Beschreibung
Unter der Herstellernummer 1627128 vertreibt die Technologie Firma Phoenix Contact das Ladekabel Mode 3 Typ 2. Es ist ausgestattet mit dem ökonomischen Charx-Connect-System, eine High-Power-Charging-Schnittstelle, die für ein erheblich schnelleres Aufladen sorgt.
Das Produkt folgt in seinem Design der etablierten, für Produkte von Phoenix typischen C-Line. Das Gehäuse (schwarz) wurde aus Kunststoff hergestellt, ebenfalls das Steckgesicht. Zur besseren Handhabung wurde der Griff ergonomisch geformt und ist durch den grauen Weichkunststoff angenehm in der Benutzung. Für oxydfreie Kontakte sorgen die in ihrer Oberfläche versilberten Kontakte und Leitungen.

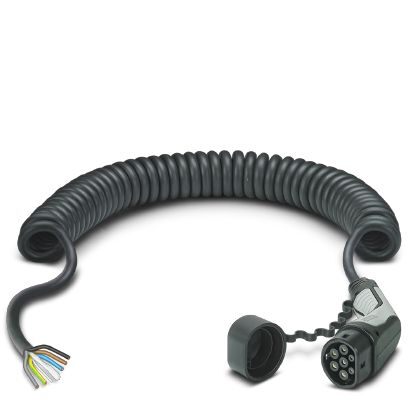

Das schwarze Kabel ist in seiner Form spiralisiert, die Länge beträgt insgesamt 4 m. Maximal gestattet es eine Ladeleistung von 16,63 kW. Die Ladung erfolgt hierbei über drei Phasen mit fünf Leistungskontakten. Als Bemessungsspannung liegt an den Leistungskontakten 480 V (AC) an, an den Signalkontakten dagegen 30 V (AC). Der Bemessungsstrom beträgt 20 A (Leistungskontakte) bzw. 2 A (Signalkontakte). Über Pulsweitenmodulation wird der Strom übertragen. Für den Anschluss an der Ladesäule besitzt das Kabel ein offenes Ende, das bis auf 70 mm abisoliert wurde. Der Fahrzeug Anschluss geschieht über einen nicht trennbaren Crimp-Anschluss. Durch Erfüllen der Schutzart IP44 bietet das Kabel einen guten und zuverlässigen Schutz vor Spritzwasser.
Ladestandard: Typ 2
Lademodus: Mode 3, Case C
Das Kabel hat ein Gewicht von 2.251 g bei einer Länge von 4 m. Der Fahrzeug Ladestecker besitzt die Maße 137 x 70 x 215,9 mm (H x B x T). Es ist zertifiziert anhand der Normen ISO 9001:2015 sowie IATF 16949:2016.
Max. Ladeleistung: 16,63 kW
Bemessungsstrom: 20 A
Bemessungsspannung: 480 V AC
Ladestecker: Typ 2
Lademodus: Mode 3, Case C
Kabellänge: 4 m
Schutzart: IP44 gesteckt / IP54 mit Schutzkappe
Umgebungstemperatur Betrieb: -30°C….50°C
