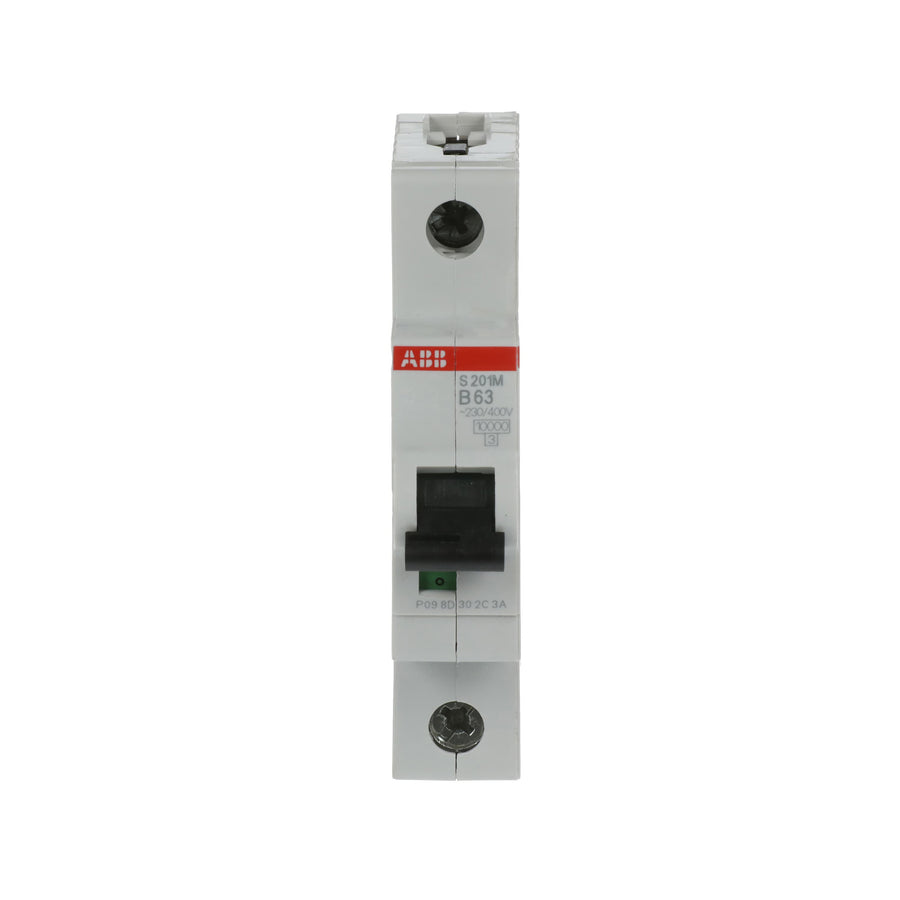

Der ABB Leitungsschutzschalter S201M-B63 1-polig Charakteristik B 63 A 10 kA markiert die höchste Nennstromstufe innerhalb der einpoligen System pro M compact Baureihe S200M. Mit einem Bemessungsstrom von vollen 63 A und einem erhöhten Bemessungsschaltvermögen von 10 kA gemäß IEC/EN 60898-1 (sowie bis zu 15 kA Ics und 25 kA Icu bei 133 V AC nach IEC/EN 60947-2) ist dieses Hochleistungs-Schutzgerät speziell für den Schutz starker Haupt- und Steigleitungen, einphasiger Unterverteilungen sowie energieintensiver Sonderanlagen konzipiert. Er vereint die extrem kompakte Bauform von nur einer einzigen Teilungseinheit (17,5 mm Breite) mit der elektrischen Leistungsfähigkeit eines echten Industrie-Leitungsschutzschalters.
Volle 63 A Nennstrom mit B-Charakteristik und 10 kA Kurzschlussschutz
Die Auslösecharakteristik B gewährleistet bei 63 A Nennstrom einen zuverlässigen thermischen Überlastschutz (Referenztemperatur 30 °C) für großzügig dimensionierte Kupferleitungen bis 35 mm² sowie eine unverzögerte elektromagnetische Kurzschlussabschaltung beim Drei- bis Fünffachen des Bemessungsstroms (3 bis 5 In). Durch die Einstufung in die höchste Energiebegrenzungsklasse 3 begrenzt der S201M-B63 den Durchlassstrom und die thermische Belastung im Kurzschlussfall extrem effektiv. Mit einer für die 63-A-Klasse sehr niedrigen Verlustleistung von lediglich 4,8 W bei voller Bemessungslast, 440 V Isolationsspannung, 4 kV Stoßspannungsfestigkeit (Überspannungskategorie III, Verschmutzungsgrad 3) und der Eignung für 230/400 V AC (50/60 Hz) sowie für Gleichspannung von 12 bis 72 V DC erfüllt er alle internationalen Anforderungen nach IEC/EN 60898-1, IEC/EN 60947-2, UL 1077 und CSA 22.2 No. 235.
- Maximale 63-A-Leistung auf 1 TE: Schützt einphasige Hauptzuleitungen, Steigleitungen und große Verbraucherstränge auf minimalem Raum (17,5 mm Breite) im Schalt- und Zählerschrank.
- Großzügige Zylinderlift-Schraubklemmen bis 35 mm²: Die doppelgerichteten Klemmen (2,8 Nm Anzugsdrehmoment) nehmen starre und mehrdrähtige Leiter von 0,75 bis 35 mm², flexible Leiter bis 25 mm² sowie 10/10-mm²-Phasenschienen sicher und gleichzeitig auf.
- 10 kA Bemessungsschaltvermögen: Bietet hohe Sicherheitsreserven auch in unmittelbarer Nähe zu Transformatoren oder in Hauptzählerschränken mit hohen prospektiven Kurzschlussströmen.
- Eindeutige Kontaktstellungsanzeige (Rot/Grün): Zeigt direkt am schwarz ausgeführten, plombierbaren Kippschalter zuverlässig den realen Schaltzustand des Hauptkontakts an.
- Robuste Hutschienenmontage & Systemzubehör: Mit 88 mm Höhe, 69 mm Einbautiefe und 120 g Gewicht für 35-mm-DIN-Schienen (TH35) in beliebiger Einbaulage und Einspeiserichtung geeignet; erweiterbar mit Hilfskontakten und Auslösern.
Anwendungen im Elektrohandwerk, Anlagenbau und Facility Management
Für Elektrofachbetriebe, den Schaltschrankbau, das Facility Management und die Immobilienwirtschaft ist der S201M-B63 die ideale Wahl, wenn einphasige Etagen- oder Gruppenverteiler in Bürogebäuden, Hotels, Gastronomiebetrieben, Ladengeschäften oder landwirtschaftlichen Betrieben vorabgesichert werden müssen. Auch in Gleichspannungs-, Telekommunikations- und Photovoltaik-Peripherien bis 72 V DC sowie bei bis zu 20.000 mechanischen Schaltzyklen im weiten Temperaturbereich von -25 °C bis +55 °C (Lagerung -40 °C bis +70 °C) bewährt sich die langlebige, vibrations- und schockfeste ABB-Qualität in RAL 7035.
Starke Hauptabsicherung für Eigenheim, Keller, Garage und Werkstatt
Im modernen Eigenheim und Zuhause wird der 63-A-Leitungsschutzschalter überall dort benötigt, wo hohe Ströme zentral im Keller oder Hausanschlussraum verteilt und geschaltet werden – beispielsweise zur Leitungsschutz-Absicherung von nachgeschalteten Unterverteilern für das Obergeschoss, für eine Einliegerwohnung, in der Garage, in der ausgebauten heimischen Werkstatt, im Gartenhaus oder für leistungsstarke Wechselrichter-, Batteriespeicher- und Wärmepumpensysteme, die Wohnzimmer, Küche und Badezimmer mit Energie versorgen. So profitieren auch private Bauherren im gesamten Haus von kompromissloser Schaltschrank-Sicherheit auf höchstem Industrieniveau.
