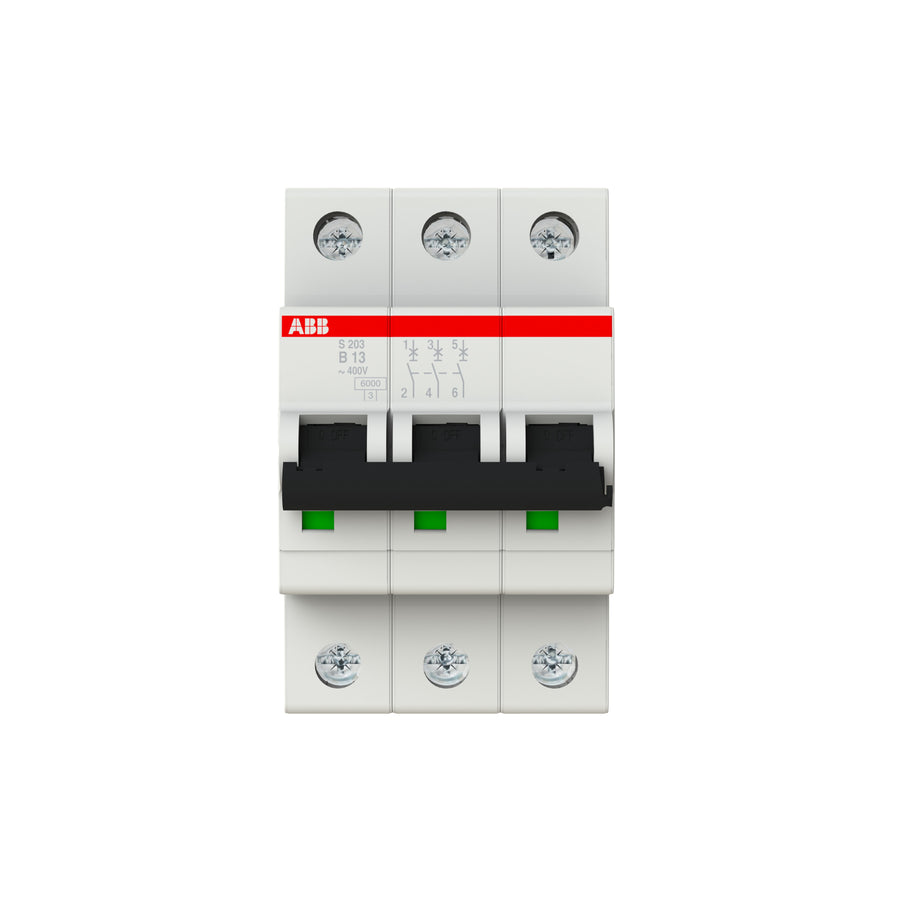

Der ABB Leitungsschutzschalter S203-B13 3-polig Charakteristik B 13 A 6 kA aus der weltweit etablierten System pro M compact Serie S200 bietet einen präzisen, allpolig gekoppelten Leitungs- und Geräteschutz für dreiphasige 400-V-Wechselstromnetze (sowie bis 440 V AC nach IEC 60947-2). Mit einem Bemessungsstrom von 13 A schließt dieser dreipolige Sicherungsautomat gezielt die wichtige planerische Lücke zwischen 10-A- und 16-A-Absicherungen: Er wird überall dort eingesetzt, wo aufgrund von Leitungshäufung, erhöhten Umgebungstemperaturen oder wärmegedämmten Verlegearten (etwa in modernen Leichtbau- und Hohlwänden nach Verlegeart A2 oder B2) die zulässige Strombelastbarkeit einer 1,5-mm²- oder 2,5-mm²-Kupferleitung nach DIN VDE 0298-4 auf unter 16 A begrenzt ist, aber dennoch die maximale sichere Dauerleistung von rund 9 kW im Drehstromnetz abgerufen werden soll.
Präzise Auslösecharakteristik B und 3-polige Zwangsabschaltung
Dank der B-Charakteristik löst der elektromagnetische Kurzschlussauslöser beim Drei- bis Fünffachen des Nennstroms (3 bis 5 In) unverzögert aus, während der thermische Bimetallauslöser (kalibriert auf 30 °C Referenztemperatur) schleichende Überlastungen auf allen drei Außenleitern überwacht. Tritt auch nur auf einer einzigen Phase ein Kurzschluss oder eine unzulässige Überlast auf, trennt die intern starr gekoppelte Schaltmechanik sofort alle drei Pole gleichzeitig vom Netz. Das Bemessungsschaltvermögen beträgt 6 kA (AC/DC) nach Haushaltsnorm IEC/EN 60898-1 sowie beachtliche 10 kA Icu (7,5 kA Ics) bei 400/440 V AC bzw. 20 kA Icu (15 kA Ics) bei 230 V AC nach Industrienorm IEC/EN 60947-2. Ergänzt durch die höchste Energiebegrenzungsklasse 3, eine Bemessungsisolationsspannung von 440 V und eine Stoßspannungsfestigkeit von 4 kV (Überspannungskategorie III) bietet das Gerät höchste elektrische Sicherheitsreserven.
- Optimale 13-A-Abstufung für VDE-gerechte Planung: Perfekt zur normkonformen Ausnutzung von Drehstromleitungen bei Verlegung in wärmegedämmten Wänden oder bei Bündelung mehrerer Leitungen.
- Allpolige 3P-Abschaltung im Fehlerfall: Verhindert zuverlässig gefährlichen Ein- oder Zweiphasenlauf an Drehstromverbrauchern und schützt dreiphasige Geräte sowie Herde vor Folgeschäden.
- Doppelgerichtete Zylinderlift-Schraubklemmen: Störungssichere Klemmtechnik (2,8 Nm Anzugsdrehmoment, 12,5 mm Abisolierlänge) für starre Leiter von 0,75 bis 35 mm², flexible Adern bis 25 mm² und die gleichzeitige Aufnahme von 10/10-mm²-Kammschienen.
- Eindeutige Schaltstellungsanzeige (CPI): Direkt am schwarz ausgeführten, plombierbaren Kippschalter signalisiert die Rot/Grün-Markierung den wahren Kontaktzustand jedes einzelnen Pols.
- Kompakte 3-TE-Bauform für DIN-Schienen: Mit 52,5 mm Breite, 88 mm Höhe, 69 mm Einbautiefe und 345 g Gewicht lässt sich das Gerät in beliebiger Einbaulage und Einspeiserichtung auf TH35-Hutschienen montieren.
Zuverlässige Drehstromabsicherung für Elektrohandwerk, Objektbau und Gewerbe
Für Elektroinstallateure, Planungsbüros, das Facility Management, die Gastronomie und gewerbliche Betriebe bietet der S203-B13 mit einer geringen Verlustleistung von nur 2,3 W pro Pol (6,9 W gesamt) und einer elektrischen wie mechanischen Lebensdauer von 20.000 Zyklen höchste Wirtschaftlichkeit im Verteilerschrank. Das robuste, halogenfreie Gehäuse der Isolierstoffgruppe II (RAL 7035, Schutzart IP40 im Verteiler, Klemmen IP20) widersteht Umgebungstemperaturen von -25 °C bis +55 °C sowie starken Vibrationen (5g) und Schocks (25g). Zudem lassen sich Hilfskontakte, Signalkontakte und Auslöser der ABB System-pro-M-Plattform werkzeuglos anbauen (Zulassungen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077).
Praxisnahe Anwendung in Küche, Werkstatt, Garage und Zuhause
Im privaten Wohnbau, Holzrahmenbau, Fertighaus und Eigenheim ist ein dreipoliger 13-A-Leitungsschutzschalter die technisch sauberste und vom Prüfer geforderte Lösung für moderne Elektroherde, Backöfen und Induktionskochfelder in der Küche, wenn die 5×1,5-mm²- oder 5×2,5-mm²-Zuleitung durch wärmegedämmte Ständerwände verläuft. Ebenso sichert er im Keller, im Hausflur, im Hobbyraum, in der heimischen Werkstatt oder in der Garage dreiphasige 400-V-Verbraucher, kleinere Warmwasserspeicher, zentrale Lüftungsanlagen für Wohnzimmer und Schlafzimmer oder Ladetechnik im Zuhause normgerecht und betriebssicher ab.
