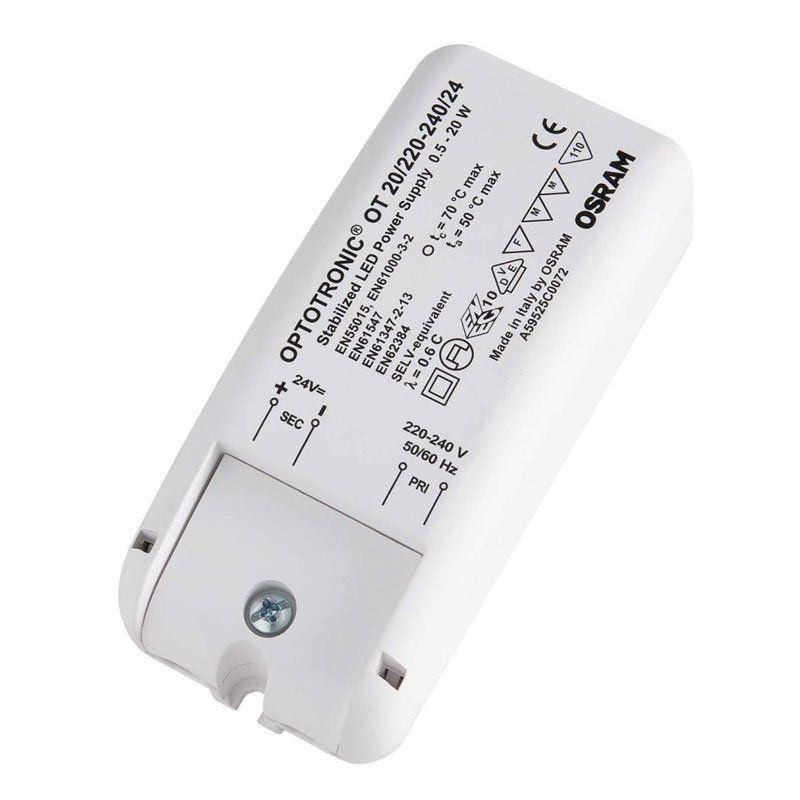

Wer LED-Module mit 24 Volt zuverlässig versorgen will, braucht ein Netzteil, das kompakt, normkonform und langlebig ist. Genau diese Aufgabe übernimmt das Osram Vorschaltgerät OPTOTRONIC OT 20 / UNV1 24V für LED Module: Es wandelt die Netzspannung von 220…240 V in die Betriebsspannung für Ihre Module um und liefert dabei 20 W Nennleistung. Elektrohandwerk, Ladenbau, Facility Management und Hotellerie setzen auf diese Bauform, weil sie sich selbst in engsten Einbauverhältnissen unterbringen lässt. Dieselbe Technik wertet auch Ihr Zuhause auf, etwa hinter einer Vitrine im Wohnzimmer oder in der Beleuchtung einer Küchenzeile.
Elektrische Eckdaten: 20 W, 220…240 V, 50/60 Hz
Das Gerät ist ein elektronisches Vorschaltgerät der Bauform EVG Standard und arbeitet an 220…240 V bei 50 oder 60 Hz. Die Nennleistung beträgt 20 W, ausgangsseitig ist es auf LED-Module mit 24 V ausgelegt. Es misst 109 mm Länge, 50 mm Breite und 35 mm Höhe bei 108 g Gewicht. Zulässig ist eine Umgebungstemperatur von -20…+50 °C, am tc-Punkt maximal 70 °C. Die Schutzart IP20 heißt: Einsatz nur in trockenen Innenräumen und geschützt eingebaut, kein Schutz gegen Wasser. Der Netzleistungsfaktor λ beträgt 0,50, der Einschaltstrom 17 A und der Oberschwingungsgehalt 150 %.
Einsatz im Gewerbe: Ladenbau, Hotel und Instandhaltung
Mit nur 35 mm Bauhöhe passt das Gerät in flache Leuchtenkörper, Möbelprofile und Werbeanlagen, wo für größere Treiber kein Platz bleibt. Das macht es für Ladenbauer, Messebauer und Veranstaltungstechniker interessant, die LED-Module mit 24 V in Regalen, Theken oder Vitrinen versorgen. Hotellerie und Gastronomie nutzen es für indirekte Akzentbeleuchtung, Facility-Management-Teams halten es für Serviceeinsätze bereit. Mit einer einheitlichen Gerätetype lassen sich ganze Objekte gleichartig ausstatten und später leichter warten. Beachten Sie: nicht dimmbar, nur IP20, kein Einsatz in Nassbereichen.
Profi-Technik für Ihr Zuhause: Vitrine, Regal und Möbel
Auch private Bauherren und Renovierer profitieren von der kompakten Bauform. Im Wohnzimmer versorgt das Gerät LED-Module in Regalwänden und Nischen, im Arbeitszimmer oder Homeoffice die Beleuchtung hinter dem Schreibtisch, im Hobbyraum die Lichtleisten über der Werkbank. In der Küche sitzt es verdeckt in Oberschränken, solange der Einbauort trocken bleibt. Für das Badezimmer ist IP20 nicht geeignet. Entscheidend ist, dass die Summe der angeschlossenen Module die 20 W Nennleistung nicht überschreitet; die Daten Ihrer Module geben die Leistungsaufnahme vor.
Anschluss und Installation: Sicherheit beim 230-V-Betrieb
Das OT 20 ist ein elektronisches Vorschaltgerät (EVG) für den Betrieb am 230-V-Netz und nicht mit konventionellen Vorschaltgeräten (KVG/VVG) vergleichbar oder austauschbar. Es ist für LED-Module mit passender Spannung gedacht, nicht für Leuchtstofflampen. Die Installation darf nur im spannungsfreien Zustand durch eine Elektrofachkraft erfolgen. Planen Sie ausreichend Luft um das Gehäuse ein, überwachen Sie den tc-Punkt im Einbau und beachten Sie den Einschaltstrom von 17 A bei der Absicherung mehrerer Geräte an einem Stromkreis. Gebrauchsanleitung und Konformitätserklärung stehen als Download bereit.
Fünf Vorteile des OPTOTRONIC OT 20 im Praxiseinsatz
- Flache Bauform: Mit 35 mm Höhe und 109 mm Länge findet das Gerät auch in engen Möbelprofilen und Leuchtengehäusen Platz.
- Weiter Netzbereich: Der Eingangsbereich von 220…240 V bei 50/60 Hz deckt übliche Netzverhältnisse im Gewerbe und im Privathaushalt ab.
- Planbare Lebensdauer: Das Datenblatt nennt bis zu 50.000 Stunden bei passender Temperatur am tc-Punkt, was Wartungsintervalle in Objekten kalkulierbar macht.
- Quecksilberfrei und normkonform: Der Quecksilbergehalt beträgt 0,0 mg, die Auslegung erfolgt gemäß IEC 61347-2-13.
- Dokumentation inklusive: Datenblatt, Gebrauchsanleitung und Konformitätserklärung sind als Download verfügbar und erleichtern Planung und Abnahme.
