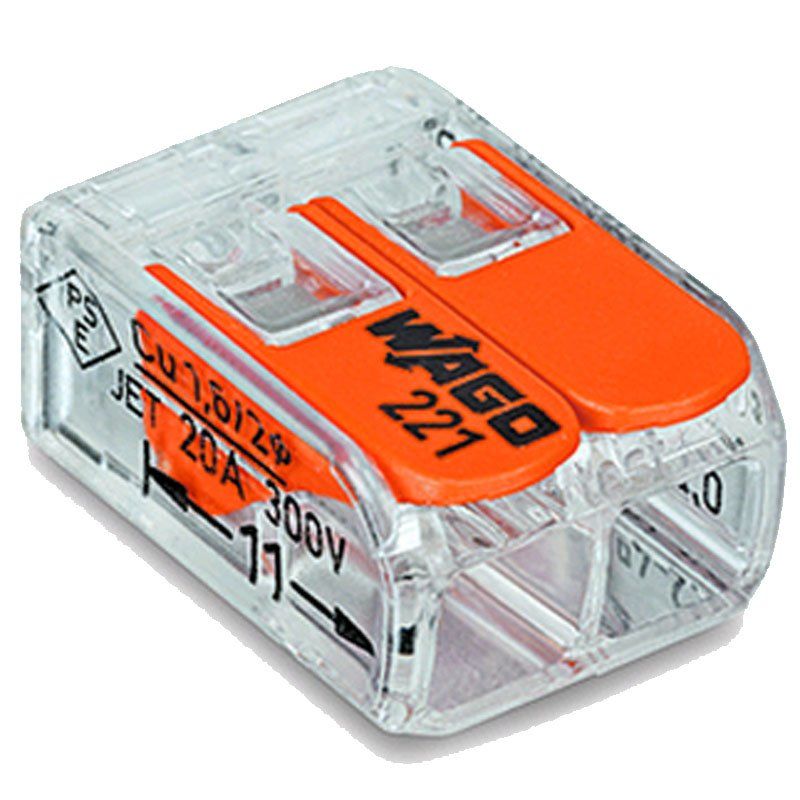

Wago COMPACT-Verbindungsklemme 221-412 – 2-Leiter-Klemme mit Hebel
Die 221er-Serie von Wago hat sich als kompakte Alternative zur klassischen 222-Reihe etabliert. Die 221-412 verbindet zwei Leiter über eine transparente, hebelbetätigte CAGE-CLAMP-Klemmstelle.
Einsatzbereiche
Die kleine, transparente Klemme eignet sich für die einfache Verbindung von zwei Leitern in Abzweigdosen oder bei der Geräteinstallation, wo wenig Bauraum zur Verfügung steht.
Vorteile bei Montage und Einsatz
Der Hebel wird hochgezogen, der Leiter eingeführt und der Hebel wieder heruntergedrückt – ganz ohne Werkzeug. Das transparente Gehäuse zeigt zusätzlich, ob der Leiter korrekt sitzt.
Technik in Kürze
Die Klemme ist für 32 A Nennstrom bei 450 V Bemessungsspannung (EN) ausgelegt, die Bemessungsstoßspannung liegt bei 4 kV. Die Abisolierlänge beträgt 11 mm. Mit 13,1 mm Breite, 8,3 mm Höhe und 18,6 mm Tiefe bei 1,6 g Gewicht fällt sie besonders klein aus. Das Gehäuse erreicht die Brennbarkeitsklasse V2 nach UL 94.
Kompatibilität und Hinweise
Die seitliche Verdrahtung ermöglicht die enge Anordnung mehrerer Klemmen. Bei einer Umgebungstemperatur bis 85 °C bleibt die Klemme innerhalb ihrer Spezifikation. Elektroinstallationsarbeiten sollten stets von einer Elektrofachkraft übernommen werden.
Fazit
Als kompakte 2-Leiter-Klemme der 221er-Serie eignet sich die 221-412 für platzsparende, werkzeuglose Verbindungen mit Sichtkontrolle durch das transparente Gehäuse.
Kurz zusammengefasst:
- 2 Klemmstellen an einem Potential
- Werkzeuglose Hebelbedienung
- 32 A Nennstrom bei 450 V Bemessungsspannung
- Transparentes Gehäuse zur Sichtkontrolle
- Sehr kompakte Maße für engen Bauraum
