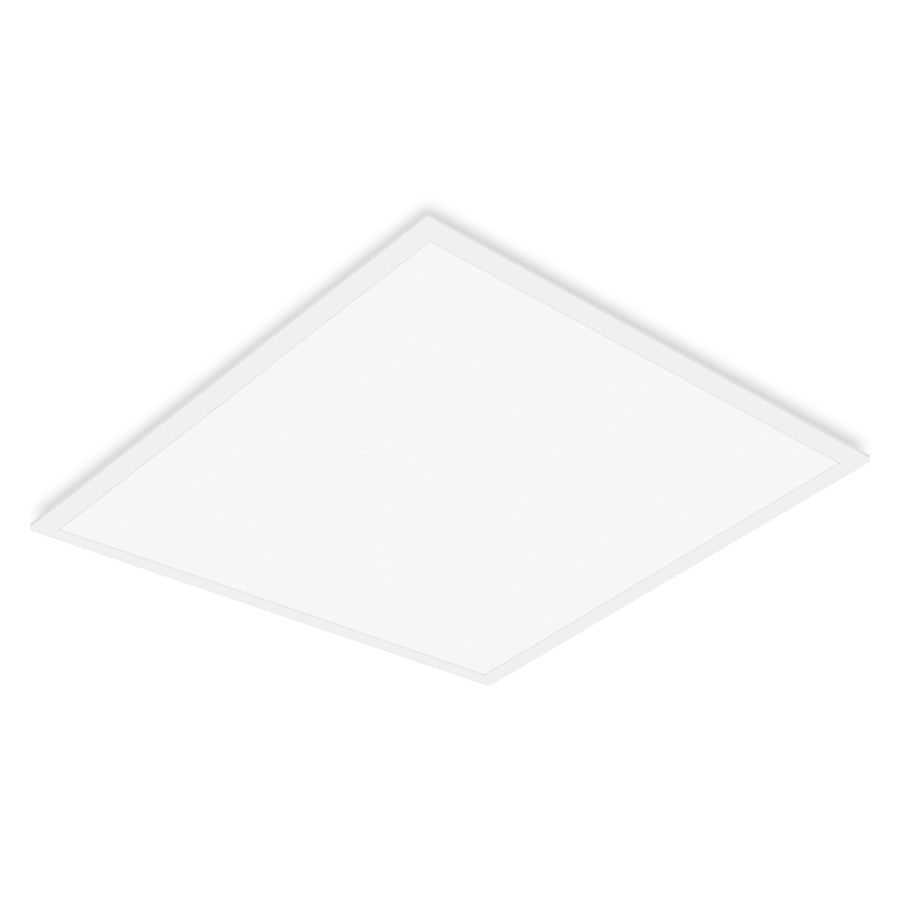

Das LEDVANCE Panel Compact 625 ist eine quadratische LED-Einlegeleuchte mit DALI-2-Schnittstelle und enthaltenem externen Treiber für Deckensysteme im 625er-Raster. Bei 26 W Nennleistung erzeugt sie 3.640 lm neutralweißes Licht mit 4.000 K, die Blendung liegt unter UGR 19. Vorgesehen ist die Leuchte für Büros, Konferenzräume, Empfangs- und Eingangsbereiche, Korridore und Aufzüge.
Externer DALI-2-Treiber inklusive, dimmbar von 1 bis 100 Prozent
Der externe LED-Treiber misst 105 × 45 × 25 mm und liefert 700 mA Ausgangsstrom bei 5 % Rippelstrom. Über DALI-2 lässt sich das Licht zwischen 1 und 100 % dimmen, zusätzlich werden DALI-Daten nach den Teilen 251, 252 und 253 unterstützt. Geeignet ist die Leuchte für VIVARES und andere DALI-2-Lichtmanagementsysteme. Als empfohlenes Vorschaltgerät nennt der Hersteller den Typ DR DALI-P-42/220-240/1A0, ein Ersatztreiber ist separat erhältlich. Betrieben wird sie an 220 bis 240 V, an einem Leitungsschutzschalter B16 oder C16 sind laut Hersteller höchstens 47 Leuchten zulässig.
Neutralweißes Licht mit 3.640 lm und UGR unter 19
Die Lichtfarbe 840 entspricht neutralweißem Licht mit 4.000 K. Aus 26 W ergeben sich 140 lm/W, der Farbwiedergabeindex Ra liegt über 80 und die Farbabweichung unter 3 SDCM. Mit einem Pst-LM-Wert unter 1 und einem SVM-Wert unter 0,4 gilt das Licht als flimmerarm, der Ausstrahlungswinkel beträgt 90°. Die Entblendung U19 ordnet der Hersteller den bildschirmarbeitsplatztauglichen Ausführungen zu.
Fünf Stärken dieser Einlegeleuchte
- 3.640 lm neutralweißes Licht bei 26 W und 140 lm/W
- Externer DALI-2-Treiber enthalten, Dimmbereich 1 bis 100 %
- Geeignet für VIVARES und andere DALI-2-Lichtmanagementsysteme
- Weißer Aluminiumrahmen (RAL 9003) mit Polystyrol-Diffusor
- EL-zertifizierter Treiber für den Anschluss an Zentralbatterien
Einbau, Abhängung oder Anbau im 625er-Raster
Die Leuchte misst 620 × 620 mm bei 34 mm Höhe und wiegt 1,84 kg. Vorgesehen ist sie für Deckeneinbausysteme mit 625 × 625 mm Rastermaß; als Einbaulänge und Einbaubreite gibt der Hersteller jeweils 600 mm an, die Einbautiefe beträgt 50 mm. Möglich sind Einbau, Abhängung und Anbau, die Aufhängungen zum Abpendeln sind vormontiert und passendes Montagezubehör ist separat erhältlich. Als direkter Ersatz ist sie für Einlegeleuchten mit Leuchtstofflampen gedacht.
Notlichtfunktion mit EL-zertifiziertem Treiber
Der mitgelieferte Treiber ist EL-zertifiziert und für den Betrieb an Zentralbatterien mit 0 Hz beziehungsweise Gleichstrom ausgelegt; der Hersteller nennt die Eignung für Zentralbatteriesysteme nach EN 60598-2-22. Für dezentrale Anwendungen ist eine Notlichteinheit aus Batterie und Steuergerät separat erhältlich. Als Kennwerte für den Notbetrieb gibt LEDVANCE eine Leistung von 4 W und einen Lichtstrom von 500 lm an.
Lebensdauer, Schutzart und Sicherheitshinweise
Bei 25 °C nennt der Hersteller 100.000 h bis L70/B50, 75.000 h bis L80/B10 und 35.000 h bis L90/B10, dazu 100.000 Schaltzyklen. Die Leuchte hat die Schutzart IP50, der Treiber IP20, die Schutzklasse ist II. Zulässig sind −10 bis +45 °C Umgebungstemperatur, vorgesehen sind Innenanwendungen.
Der Anschluss erfolgt über eine fünfpolige, schraubenlose Klemme für bis zu 5 × 2,5 mm², eine Durchverdrahtung ist möglich. Alle elektrischen Anschlüsse dürfen wegen der Gefahr eines elektrischen Schlages nur von qualifiziertem Fachpersonal ausgeführt werden. Das flexible Außenkabel lässt sich nicht austauschen, bei einem Schaden muss die Leuchte entsorgt werden. Für eine Abdeckung mit wärmedämmendem Material ist sie nicht bestimmt.
