WAGO-Klemmen verbinden Leiter mit Federkraft statt Schraube – werkzeuglos, platzsparend und mit konstantem Kontaktdruck. Hier finden Sie das komplette Spektrum für Abzweigdose, Leuchte und Verteiler: die COMPACT-Hebelklemmen der Serie 221 und die bewährten Hebelklemmen 222 für starre Adern und flexible Litze, die COMPACT-Verbindungsdosenklemmen 2273 sowie die Dosenklemmen 273 und 773 für starre Installationsleiter, die Leuchtenklemmen der Serie 224 und Reihenklemmen für die Hutschiene – TOPJOB S 2002 und 2006, die Reihe 870 mit Durchgangs-, Schutzleiter- und Doppelstockklemmen samt Endklammern, Abschlussplatten, Brückern und Beschriftung. Elektrobetriebe, Facility Management, Hausverwaltungen, Hotellerie und Industrie verdrahten damit Büros, Hotelzimmer, Praxen und Lagerhallen; dieselbe Profi-Qualität nutzt Ihr Elektriker zu Hause für die Deckenleuchte im Wohnzimmer, die Pendelleuchte im Esszimmer, die Spiegelleuchte im Badezimmer oder den Unterverteiler in Keller, Garage und Hobbyraum. Jeder Artikel ist einzeln ab 1 Stück bestellbar.
221 · 222 · 2273Hebel- und Steckklemmen für die Abzweigdose
bis 4 mm²Starr und feindrähtig bei der 221-413 (laut Datenblatt)
TOPJOB S · 870Reihenklemmen und Zubehör für die Hutschiene
Ab 1 StückGenau die benötigte Menge für Baustelle und Zuhause
Realer Verbrauch (W)Die tatsächliche Leistungsaufnahme der Lampe in Watt. Ein niedrigerer Wert steht für geringeren Stromverbrauch und sagt für sich genommen nichts über die Helligkeit aus.Watt in Lumen umrechnen →Realer Verbrauch (W)Die tatsächliche Leistungsaufnahme der Röhre selbst in Watt, ohne Vorschaltgerät. Welche konventionelle Leuchtstoffröhre sie ersetzt, hängt nicht am Wattwert, sondern an Länge und Sockel. Der Ratgeber stellt den Verbrauch beider Röhrenarten nach Länge gegenüber.Stromverbrauch von LED-Röhren →Ersetzt LeistungGibt an, welches konventionelle Leuchtmittel die Lampe vom Helligkeitseindruck her ersetzt. Für die tatsächliche Helligkeit ist der Lichtstrom in Lumen maßgeblich.Ersatz für Glühbirne & Halogen →Ersetzt LeistungGibt an, welche konventionelle Leuchtstoffröhre diese LED-Röhre ersetzt. Ob der Tausch passt, entscheiden bei Röhren aber Länge und Sockel (T8 mit G13, T5 mit G5) — nicht die Wattzahl allein. Bei T5 gehören zu einer Länge mehrere Leistungen, prüfen Sie deshalb auch die Wattzahl der alten Röhre.Leuchtstoffröhre ersetzen →Lichtstrom (Lumen)Die abgegebene Lichtmenge in Lumen. Je höher der Wert, desto heller die Lampe. Die Wattzahl beschreibt dagegen nur den Verbrauch.Was bedeutet Lumen? →FarbtemperaturDie Farbtemperatur wird in Kelvin angegeben. Niedrige Kelvinwerte wirken wärmer, hohe Kelvinwerte kühler. 2700 K entspricht warmweißem Licht, 6500 K tageslichtweißem.Lichtfarbe & Kelvin erklärt →AbstrahlwinkelDer Öffnungswinkel des Lichtkegels in Grad. Ein kleiner Winkel ergibt einen engen Spot, ein großer eine breite Ausleuchtung.Abstrahlwinkel bei LED erklärt →DimmbarKennzeichnet Lampen, die sich mit einem geeigneten Dimmer in der Helligkeit regeln lassen. Ein passender Dimmer ist dafür Voraussetzung.Dimmbare LED erkennen →Dimmbar bei RöhrenBei Leuchtstoff- und LED-Röhren entscheidet nicht die Röhre allein: Gedimmt werden kann nur, wenn das Betriebsgerät in der Leuchte dafür ausgelegt ist — üblich ist ein dimmbares elektronisches Vorschaltgerät (EVG), etwa mit 1–10-V- oder DALI-Steuerung. An einem konventionellen Vorschaltgerät (KVG/VVG) mit Starter lässt sich nicht dimmen, und ein Dimmer in der Wand allein genügt nicht. Prüfen Sie deshalb vor dem Kauf, welches Vorschaltgerät verbaut ist.Dimmen am Vorschaltgerät →LängeDie Baulänge der Lampe oder Röhre in Millimetern. Sie muss zur vorhandenen Leuchte passen.Röhrenlängen-Tabelle T8 & T5 →LängeDie Baulänge der Lampe oder Röhre in Millimetern. Sie muss zur vorhandenen Leuchte passen.Farbwiedergabe (CRI/Ra)Der Farbwiedergabeindex zeigt, wie natürlich Farben unter dem Licht wirken. Das Maximum liegt bei 100; ab Ra 90 ist die Wiedergabe sehr gut.Was der Ra-Wert bedeutet →EnergieeffizienzklasseDie EU-Energieeffizienzklasse auf der Skala von A (sehr effizient) bis G.Energieeffizienzklasse A–G →
WAGO-Klemmen: kurz erklärt
WAGO-Klemme: 221 oder 2273?
Bei Litze die 221 mit Hebel, bei nur starren Adern die 2273 bis 2,5 mm². So viele Klemmstellen wie Leiter; den 230-V-Anschluss macht eine Elektrofachkraft. Animation mit Musik, rund 80 Sekunden. Zum Ratgeber · Video einzeln ansehen
Federkraft statt Schraube: WAGO-Klemmen halten den Leiter mit einer Feder – CAGE CLAMP bei Hebel- und Reihenklemmen, PUSH WIRE bei den Steckklemmen für die Dose. Der Kontaktdruck bleibt konstant, das Nachziehen von Schrauben wie bei der Lüsterklemme entfällt, und viele Gehäuse sind transparent für die Sichtkontrolle.
Hebelklemmen 221 und 222 für jede Leiterart: Die COMPACT-Verbindungsklemme 221-413 nimmt laut WAGO-Datenblatt starre Leiter von 0,2 bis 4 mm² und feindrähtige Litze von 0,14 bis 4 mm² auf (450 V, 32 A), die ältere 222-413 starre Leiter bis 2,5 mm² (400 V, 32 A). Die Endziffer nennt die Klemmstellen: -412 = 2, -413 = 3, -415 = 5.
Steckklemmen 2273, 273 und 773 für starre Leiter: Die COMPACT-Verbindungsdosenklemme 2273-204 ist laut Datenblatt für eindrähtige Leiter von 0,5 bis 2,5 mm² ausgelegt (450 V, 24 A, 11 mm abisolieren) und spart Platz in vollen Abzweigdosen. Flexible Litze gehört nicht hinein – dafür ist die 221 da.
Leuchtenklemmen der Serie 224: Sie bringen den starren Installationsleiter aus Decke oder Wand und die flexible Anschlussleitung der Leuchte sauber zusammen – vom Hotelflur über das Großraumbüro bis zur Pendelleuchte über dem Esstisch.
Reihenklemmen samt Zubehör für die Hutschiene: TOPJOB S 2002 und 2006 mit Push-in CAGE CLAMP sowie die Reihe 870 als Durchgangs-, Schutzleiter- und Doppelstockklemmen – dazu schraubenlose Endklammern, Abschluss- und Zwischenplatten, Kamm- und Querbrücker und das WMB-Beschriftungssystem für eine vollständige Klemmenleiste.
Profi-Qualität für Objekt und Zuhause: Dieselben Klemmen, mit denen Elektrobetriebe, Facility Management und Hausverwaltungen Hotels, Praxen, Büros und Lager verdrahten, setzt Ihr Elektriker auch für die Deckenleuchte im Wohnzimmer, die Unterbauleuchte in der Küche oder den Unterverteiler in Garage und Hobbyraum ein – einzeln ab 1 Stück bestellbar.
1. Einbauort klären: Abzweigdose, Leuchte oder Verteiler?
In der Abzweig- oder Verbindungsdose arbeiten Verbindungsdosenklemmen – die Hebelklemmen 221 und 222 oder die Steckklemmen 2273, 273 und 773. Am Leuchtenanschluss sind die Leuchtenklemmen der Serie 224 die naheliegende Wahl, weil sie starre Installationsleiter und flexible Leuchtenleitungen zusammenbringen. Im Verteiler, Zählerschrank oder Schaltschrank sitzen dagegen Reihenklemmen auf der 35-mm-Hutschiene, etwa TOPJOB S 2002 oder die Reihe 870.
Installationsleitungen wie NYM bestehen aus starren, eindrähtigen Adern – sie passen in Steck- und Hebelklemmen. Flexible Litze aus Leuchten, Geräteanschlussleitungen oder Möbelverkabelung gehört in eine Klemme, die feindrähtige Leiter ausdrücklich zulässt, typischerweise die Hebelklemme 221. Treffen starre und flexible Adern in derselben Verbindung aufeinander, ist die 221 mit einem eigenen Hebel je Klemmstelle die sichere Wahl.
Zählen Sie die Leiter, die zusammenkommen, und wählen Sie genau so viele Klemmstellen – pro Klemmstelle gehört ein Leiter. Bei 221 und 2273 verrät die Endziffer die Polzahl: Die 221-412 hat zwei, die 221-413 drei und die 221-415 fünf Klemmstellen, die 2273-Reihe reicht von 2273-202 bis 2273-208. Danach den Querschnitt prüfen: 1,5 und 2,5 mm² passen laut Datenblatt in die 221-413 wie in die 2273-204, 4 mm² nur noch in die 221.
4. Klemmenleiste auf der Hutschiene vollständig planen
Eine Reihenklemmenleiste besteht aus mehr als Durchgangsklemmen: Schutzleiterklemmen in Grün-Gelb verbinden PE mit der Tragschiene, Doppelstockklemmen sparen Schienenbreite, Abschluss- und Zwischenplatten wie die 2002-1291 decken die offene Seite der letzten Klemme ab, schraubenlose Endklammern wie die 249-116 fixieren die Leiste, Brücker verteilen ein Potenzial und die WMB-Beschriftung macht jeden Abgang eindeutig. Zubehör immer passend zur Klemmenserie wählen.
Federkraft statt Schraube: was WAGO-Klemmen von der Lüsterklemme unterscheidet
Im Elektrohandwerk steht der Name WAGO fast synonym für die schraubenlose Federklemme. Statt einer Schraube, die mit dem richtigen Drehmoment angezogen werden muss, presst eine Feder den abisolierten Leiter gegen die Stromschiene der Klemme. WAGO nutzt dafür drei Anschlusstechniken:
Käfigzugfeder
CAGE CLAMP
CAGE CLAMP, die Käfigzugfeder, wird bei den Hebelklemmen 221 und 222 über einen kleinen Hebel und bei vielen Reihenklemmen mit einem Betätigungswerkzeug geöffnet.
Einschieben
PUSH WIRE
Bei PUSH WIRE wird ein starrer Leiter einfach eingeschoben, etwa bei der COMPACT-Verbindungsdosenklemme 2273 und der 773.
Direktstecken
Push-in CAGE CLAMP
Push-in CAGE CLAMP bei den TOPJOB-S-Reihenklemmen: Geeignete Leiter werden direkt gesteckt und zum Lösen mit dem Werkzeug freigegeben.
Vorteil gegenüber der Lüsterklemme
Konstanter Kontaktdruck
Der Kontaktdruck hängt nicht davon ab, wie fest jemand die Schraube angezogen hat, und bleibt auch dann erhalten, wenn sich das Kupfer im Lauf der Jahre setzt oder Temperaturwechsel auf die Verbindung wirken.
Feindrähtige Litze wird in einer Hebelklemme nicht abgequetscht, viele Gehäuse sind transparent, sodass Sie sehen, ob der Leiter bis zum Anschlag sitzt, und ein Schraubendreher ist in der Abzweigdose überflüssig. Welche Leiterarten, Querschnitte, Ströme und Spannungen eine Klemme zulässt, legt immer das WAGO-Datenblatt der konkreten Artikelnummer fest – eine Klemme für alles gibt es nicht.
Hebelklemmen 221 und 222: die Allrounder für starre Adern und flexible Litze
Die Hebelklemmen sind die universellste Lösung im Sortiment. Jede Klemmstelle hat einen eigenen Hebel: aufklappen, Leiter bis zum Anschlag einführen, Hebel schließen. Weil jeder Hebel einzeln arbeitet, lassen sich starre und flexible Leiter in derselben Klemme mischen – genau das braucht man, wenn die starre Ader aus der Wand auf die Litze einer Leuchte oder eines Geräts trifft.
Hebelklemmen 221 und 222 laut Datenblatt
Serie
Datenblatt (Beispiel -413)
Praxis
Serie 221
221-413: eindrähtige Leiter von 0,2 bis 4 mm², feindrähtige von 0,14 bis 4 mm², 450 V, 32 A, abisoliert wird auf 11 mm
COMPACT-Verbindungsklemme: kleiner als die 222, mit transparentem Gehäuse
Serie 222
222-413: starre Leiter von 0,08 bis 2,5 mm², feindrähtige bis 4 mm², 400 V, 32 A, Abisolierlänge 9 bis 10 mm
Ältere, etwas größere Bauform mit den bekannten orangefarbenen Hebeln
Die Polzahl lesen Sie direkt an der Endziffer ab: 221-412 und 222-412: zwei Klemmstellen, etwa zum Verlängern einer Ader oder für den Übergang von starr auf flexibel; 221-413 und 222-413: drei Klemmstellen, der Klassiker für Abzweigungen in der Dose und den Leuchtenanschluss; 221-415 und 222-415: fünf Klemmstellen, wenn mehrere Neutral- oder Schutzleiter in einer Dose zusammenlaufen.
Für Wartungsteams in Hotels, Bürogebäuden und Ladenlokalen ist die Wiederlösbarkeit ein echter Zeitgewinn: Hebel öffnen, Leiter umklemmen, fertig. Mehr Details vergleicht der Ratgeber WAGO 221 vs. 222.
Steckklemmen 2273, 273 und 773: kompakt in der Abzweigdose
Wo ausschließlich starre Installationsleiter zusammenkommen, sind Verbindungsdosenklemmen zum Stecken die platzsparendste Lösung: Der abisolierte Draht wird ohne Hebel und ohne Werkzeug eingeschoben, eine Feder hält und kontaktiert ihn.
Schmalste Bauform
COMPACT 2273
Die COMPACT-Verbindungsdosenklemme 2273 nimmt laut Datenblatt der 2273-204 eindrähtige Leiter von 0,5 bis 2,5 mm² auf, ist für 450 V und 24 A ausgelegt und wird auf 11 mm abisoliert. Damit deckt sie die typischen Querschnitte von Licht- und Steckdosenstromkreisen ab, aber keine flexible Litze – die würde sich beim Einschieben stauchen. Die Varianten 2273-202, -203, -204, -205 und -208 unterscheiden sich in der Zahl der Klemmstellen.
→ Spart in vollen Unterputzdosen im Neubau oder bei der Sanierung von Hotelzimmern und Wohnungen spürbar Raum.
Klassisch & Push-in
273 und 773
Die 273 ist die klassische, größere Verbindungsdosenklemme für eindrähtige Leiter, die 773 die Push-in-Variante mit transparentem Gehäuse: Die 773-108 bietet laut Datenblatt acht Klemmstellen für eindrähtige Leiter von 0,75 bis 2,5 mm² und mehrdrähtige von 1,5 bis 2,5 mm² bei 400 V und 24 A.
→ Für viele Leiter an einem Sammelpunkt mit Sichtkontrolle.
Wichtig für die Praxis: Steckklemmen sind für die dauerhafte Verbindung gebaut und nur eingeschränkt lösbar. Wer häufig umklemmt oder mit Litze arbeitet, nimmt die Hebelklemme. Den Unterschied zwischen kompakter und klassischer Bauform erklären die Ratgeber WAGO COMPACT 2273 und WAGO 273 und 773.
Leuchtenklemmen 224: Leuchten sauber an die Hausinstallation anschließen
Der Leuchtenanschluss ist die Stelle, an der zwei Welten aufeinandertreffen: Aus der Decke oder Wand kommt die starre Ader der Installationsleitung, in der Leuchte liegt meist eine feindrähtige Anschlussleitung. Die Leuchtenklemmen der Serie 224 sind genau für diesen Übergang gebaut und verbinden laut WAGO den eindrähtigen Installationsleiter mit dem Leiter der Leuchte; welche Seite welche Leiterart und welchen Querschnitt aufnimmt, steht im Datenblatt der jeweiligen Variante, zum Beispiel der Leuchtenklemme 224-101 oder der 2-Leiter-Leuchtenklemme 224-112.
Objekt
Langfeldleuchten, Panels und Downlights in Büros, Praxen, Schulen und Fluren, wo viele baugleiche Leuchten schnell und reproduzierbar angeschlossen werden müssen.
Wohnräume
Die neue Deckenleuchte im Wohnzimmer oder Schlafzimmer und die Pendelleuchte über dem Esstisch.
Bad, Keller & Garage
Die Spiegelleuchte im Badezimmer oder die LED-Feuchtraumleuchte in Keller und Garage.
Für L, N und PE wird jeweils eine eigene Klemmstelle belegt; welche Ader welche Funktion hat, stellt die Elektrofachkraft durch Messen fest, weil die Aderfarben in Altbauten abweichen können. Die ausführliche Auswahllogik inklusive Vergleich mit der Lüsterklemme steht im Ratgeber Welche WAGO-Klemme für die Leuchte?
Reihenklemmen für die Hutschiene: TOPJOB S 2002, 2006 und die Reihe 870
Im Verteiler, im Zählerschrank und im Schaltschrank werden Leiter nicht frei verbunden, sondern über Reihenklemmen geführt, die auf die 35-mm-Hutschiene aufgerastet und zu einer Klemmenleiste aneinandergereiht werden. Den größten Teil dieser Kategorie bilden genau diese Klemmen.
Die Serie 2002 gehört zu WAGO TOPJOB S mit Push-in CAGE CLAMP: Starre Leiter und feindrähtige mit Aderendhülse lassen sich je nach Variante direkt einstecken, zum Lösen und für Litze ohne Hülse öffnet ein Betätigungswerkzeug die Klemmstelle. Die 2-Leiter-Durchgangsklemme 2002-1201 ist laut Datenblatt für 2,5 mm² Nennquerschnitt, 800 V und 24 A ausgelegt und wird auf 10 bis 12 mm abisoliert; die 2006 ist die größere TOPJOB-S-Baugröße. Die bewährte Reihe 870 mit CAGE CLAMP wird mit Werkzeug betätigt und ist in vielen Bestandsanlagen verbaut, weshalb Ersatz und Erweiterung in derselben Serie sinnvoll sind. Nach Bauform unterscheiden Sie:

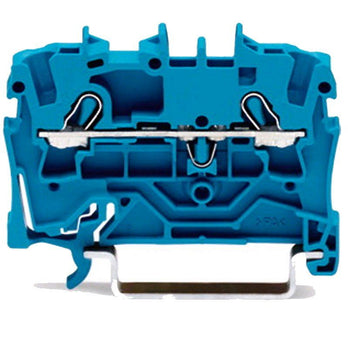

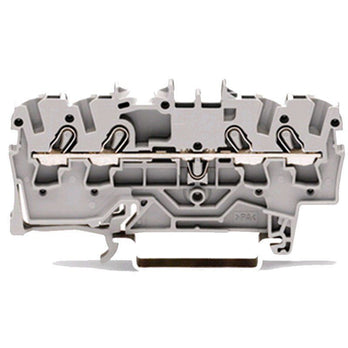

Durchgangsklemmen: führen ein Potenzial durch – als 2-Leiter-Klemme wie die 2002-1201 oder als 4-Leiter-Klemme wie die 870-831, wenn Abgänge mitgeführt werden.
Schutzleiterklemmen: grün-gelb, kontaktieren den PE-Leiter direkt mit der Tragschiene, etwa die 4-Leiter-Schutzleiterklemme 870-837.

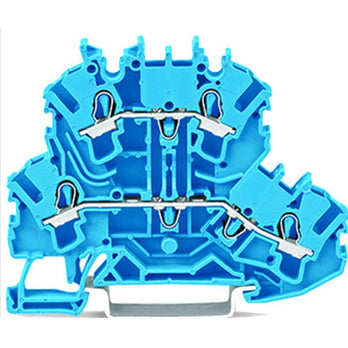

Doppelstockklemmen: zwei Etagen übereinander, zum Beispiel die 2002-2201, und damit doppelt so viele Potenziale auf derselben Schienenbreite.
Die Zahl der Leiter meint die Klemmstellen pro Potenzial, nicht die Etagen. Einen vertieften Überblick gibt der Ratgeber Reihenklemmen 2002 / TOPJOB S.
Zubehör für die Klemmenleiste: Endklammer, Abschlussplatte, Brücker und Beschriftung
Eine Klemmenleiste ist erst mit dem passenden Zubehör fertig – und gerade dieses Zubehör fehlt auf der Baustelle oft im entscheidenden Moment.
Abschluss- und Zwischenplatten wie die 2002-1291, 2006-1691, 870-924, 870-943 oder 282-334 decken die offene Seite der letzten Klemme ab und trennen Klemmengruppen sichtbar voneinander.
Endklammern
249-116 · 249-117
Schraubenlose Endklammern wie die 249-116 und 249-117 sitzen links und rechts der Leiste und verhindern, dass die Klemmen auf der Tragschiene verrutschen.
Brücker
2002-402 · 769-402

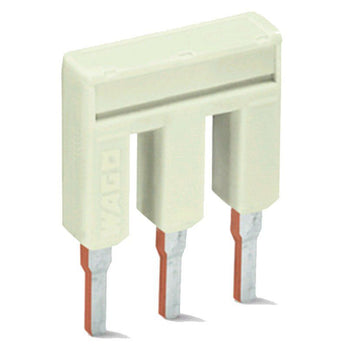

Kammbrücker wie der 2002-402 und Mini-Querbrücker wie der 769-402 verbinden benachbarte Klemmen auf ein gemeinsames Potenzial, ohne zusätzliche Drahtbrücken – das spart Zeit und Platz im Klemmraum.
Beschriftung
793-5501

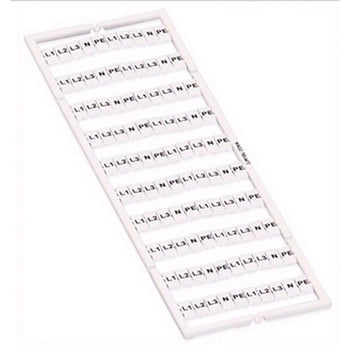

Das WMB-Multibeschriftungssystem, etwa 793-5501, kennzeichnet jeden Abgang, damit Prüfer, Kundendienst und Nachfolger auch Jahre später erkennen, welche Klemme zu welchem Stromkreis gehört.
Für steckbare Anschlüsse ergänzen Federleisten wie die 2022-103/000-038 das Programm. Die wichtigste Regel beim Zubehör: Es ist serien- und teils variantengebunden. Eine Abschlussplatte oder ein Brücker der Serie 2002 passt nicht automatisch an eine Klemme der Reihe 870. Gleichen Sie deshalb vor der Bestellung die Seriennummer der vorhandenen Klemme mit den Angaben im Artikel ab.
Vom Objekt bis ins Eigenheim: wo WAGO-Klemmen Zeit und Folgekosten sparen
Für Elektrobetriebe, Facility Management, Hausverwaltungen, Hotellerie, Gastronomie und Industrie zählen bei der Verbindungstechnik drei Dinge: kurze Montagezeit, Verbindungen, die über Jahre nicht nachgezogen werden müssen, und ein einheitlicher Materialstandard über viele Gebäude hinweg. Werkzeuglose Hebel- und Steckklemmen verkürzen jede Dose, transparente Gehäuse vereinfachen die Sichtkontrolle bei der Abnahme, und wer in allen Objekten mit denselben Serien arbeitet, hält ein schlankes Lager und findet sich in jeder Anlage sofort zurecht.
Weil jeder Artikel einzeln ab 1 Stück bestellbar ist, ergänzen Sie den Servicewagen oder das Baustellensortiment gezielt um genau die Varianten, die fehlen.
Dieselbe Profi-Qualität lohnt sich im eigenen Zuhause: bei der Renovierung von Küche und Badezimmer, beim Austausch der Deckenleuchten in Wohnzimmer, Schlafzimmer und Kinderzimmer, bei neuen Unterbauleuchten über der Arbeitsplatte, beim Umbau von Hausflur und Treppenhaus oder beim Unterverteiler in Keller, Garage, Hobbyraum und Gartenhaus. Viele Bauherren und Modernisierer besorgen das Material selbst und lassen es von ihrem Elektriker verbauen.
Hinweis: Arbeiten an der festen 230-V-Installation, an Abzweigdosen, Leuchtenanschlüssen und Verteilern gehören in die Hand einer Elektrofachkraft, die die fünf Sicherheitsregeln einhält – Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, Erden und Kurzschließen, benachbarte Teile abdecken. So einfach eine WAGO-Klemme zu bedienen ist, so wenig ersetzt sie das Fachwissen über Absicherung, Leitungsquerschnitt und Schutzleiter.
Vergleich: WAGO-Federkraftklemme vs. Schraub-Lüsterklemme
Praxisvergleich für Abzweigdose und Leuchtenanschluss – Werte der WAGO-Klemmen je Artikel laut WAGO-Datenblatt
Merkmal
WAGO-Federkraftklemme (221, 222, 2273, 773)
Klassische Schraub-Lüsterklemme
Kontaktprinzip
Feder (CAGE CLAMP oder PUSH WIRE) mit konstantem Kontaktdruck
Schraube, Kontaktdruck hängt vom Anziehen ab
Montage
Werkzeuglos: abisolieren, stecken oder Hebel schließen
Schraubendreher nötig, jeder Kontakt einzeln anziehen
Nachziehen
Nicht erforderlich, die Feder gleicht Setzen des Kupfers aus
Schrauben können sich durch Setzen und Temperaturwechsel lockern
Flexible Litze
Hebelklemme 221 direkt, z. B. 221-413 feindrähtig 0,14–4 mm²
Aderendhülse sinnvoll, sonst werden Einzeldrähte abgequetscht
Sichtkontrolle
Transparente Gehäuse bei 221 und 773 zeigen den Sitz des Leiters
Kontaktstelle verdeckt
Leiter je Verbindung
2 bis 8 Klemmstellen in einer Klemme (z. B. 2273-202 bis 2273-208)
Je Klemmstelle ein Leiter pro Seite, Mehrfachbelegung unter einer Schraube
Platzbedarf in der Dose
Kompakt, die 2273 besonders schmal
Klemmleiste braucht mehr Raum
Wiederlösbarkeit
Hebelklemmen jederzeit per Hebel lösbar, Steckklemmen eingeschränkt
Das entscheidet die Leiterart. Die Hebelklemme 221 nimmt starre und flexible Leiter auf – die 221-413 laut Datenblatt eindrähtig von 0,2 bis 4 mm² und feindrähtig von 0,14 bis 4 mm² – und lässt sich über den Hebel wieder lösen. Die Steckklemme 2273 ist schmaler, aber nur für starre, eindrähtige Leiter gedacht; die 2273-204 ist für 0,5 bis 2,5 mm² ausgelegt. Faustregel: Sobald Litze im Spiel ist, etwa aus einer Leuchte, nehmen Sie die 221. Verbinden Sie ausschließlich starre Installationsadern in einer vollen Dose, ist die 2273 die platzsparende Wahl.
Was ist der Unterschied zwischen WAGO 221 und 222?
Beide sind Hebelklemmen mit CAGE CLAMP. Die 221 ist die neuere COMPACT-Bauform – kleiner, transparent und laut Datenblatt der 221-413 für starre Leiter bis 4 mm² bei 450 V und 32 A, abisoliert wird auf 11 mm. Die 222 ist die ältere, größere Serie mit orangefarbenen Hebeln; die 222-413 nimmt starre Leiter bis 2,5 mm² und feindrähtige bis 4 mm² auf, bei 400 V und 32 A und 9 bis 10 mm Abisolierlänge. Für neue Installationen und 4-mm²-Adern ist die 221 meist die bessere Wahl, für Nachbestellungen in bestehenden Anlagen bleibt die 222 erhältlich.
Darf ich flexible Litze in eine WAGO 2273 stecken?
Nein. Für die 2273-204 weist das WAGO-Datenblatt ausschließlich eindrähtige, also starre Leiter aus. Feindrähtige Litze würde sich beim Einschieben stauchen, einzelne Drähte könnten danebengehen und die Verbindung wäre nicht zuverlässig. Für Litze – etwa die Anschlussleitung einer Leuchte – ist die Hebelklemme 221 die richtige Wahl, für den Leuchtenanschluss alternativ eine Leuchtenklemme der Serie 224. Für andere 2273-Varianten gilt jeweils deren eigenes Datenblatt.
Was bedeuten die Endziffern wie 221-412, 221-413 oder 2273-205?
Bei den Hebelklemmen 221 und 222 sowie der 2273-Reihe steht die letzte Ziffer für die Zahl der Klemmstellen: Die 221-412 verbindet zwei Leiter, die 221-413 drei, die 221-415 fünf; bei der 2273 reicht die Reihe von 2273-202 bis 2273-208. Pro Klemmstelle gehört genau ein Leiter – mehrere Adern in eine Kammer zu zwingen ist nicht zulässig. Bei Reihenklemmen und Zubehör folgen die Nummern einem anderen Schema; maßgeblich ist dort immer die Artikelbezeichnung, etwa 2-Leiter-Durchgangsklemme 2002-1201.
Wie lang muss ich für eine WAGO-Klemme abisolieren?
Die Abisolierlänge ist je Serie festgelegt und meist auf der Klemme aufgedruckt. Laut WAGO-Datenblatt sind es bei der 221-413 und der 2273-204 jeweils 11 mm, bei der 222-413 9 bis 10 mm, bei der 773-108 12 mm und bei der Reihenklemme 2002-1201 10 bis 12 mm. Zu kurz abisoliert, fehlt der sichere Kontakt; zu lang, bleibt blankes Kupfer außerhalb der Klemme sichtbar. Für saubere, gleich lange Abisolierungen in Serie lohnt sich eine Abisolierzange mit einstellbarem Längenanschlag.
Wie viel Strom und Spannung vertragen WAGO-Klemmen?
Das hängt von Serie und Variante ab: Die Hebelklemme 221-413 ist laut Datenblatt für 450 V und 32 A ausgelegt, die 222-413 für 400 V und 32 A, die Steckklemme 2273-204 für 450 V und 24 A, die Dosenklemme 773-108 für 400 V und 24 A und die Reihenklemme 2002-1201 für 800 V und 24 A. In der Praxis begrenzen ohnehin Leitungsquerschnitt und Leitungsschutzschalter den Strom im Stromkreis – üblich sind in Wohnung und Büro 10 oder 16 A. Die Klemme muss mindestens dafür ausgelegt sein; die Werte jeder Artikelnummer stehen im WAGO-Datenblatt.
Sind WAGO-Klemmen besser als Lüsterklemmen?
Richtig eingesetzt verbinden beide zuverlässig, die Federkraftklemme hat aber handfeste Praxisvorteile: Der Kontaktdruck bleibt konstant und muss nicht nachgezogen werden, Litze wird in der Hebelklemme nicht abgequetscht, transparente Gehäuse erlauben die Sichtkontrolle, und die Montage gelingt ohne Werkzeug und meist schneller. Bei der Schraub-Lüsterklemme ist für feindrähtige Leiter eine Aderendhülse sinnvoll, und die Schraube muss fest, aber nicht überdreht sitzen. In Objekten mit vielen Brennstellen sparen Federkraftklemmen deshalb Montagezeit und spätere Kontrollgänge.
Kann ich einen Leiter aus einer WAGO-Klemme wieder lösen?
Bei den Hebelklemmen 221 und 222 ja: Hebel aufklappen, Leiter herausziehen, die unbeschädigte Klemme kann erneut verwendet werden – ideal für Umbauten, Messestände oder Wartung. Steckklemmen wie 2273 und 773 sind für die dauerhafte Verbindung gebaut und nur eingeschränkt lösbar; wer häufig umklemmt, nimmt die Hebelklemme. Reihenklemmen auf der Hutschiene öffnen Sie mit einem Betätigungswerkzeug, das in die Öffnung neben der Klemmstelle gesteckt wird.
Was brauche ich für eine Reihenklemmenleiste auf der Hutschiene?
Neben den Durchgangsklemmen für L und N gehören Schutzleiterklemmen in Grün-Gelb dazu, die den PE-Leiter mit der Tragschiene verbinden, bei Platzmangel Doppelstockklemmen, eine Abschlussplatte an der offenen Seite der letzten Klemme (etwa 2002-1291 für TOPJOB S), schraubenlose Endklammern wie die 249-116 an beiden Enden, Kamm- oder Querbrücker zum Verteilen eines Potenzials und eine Beschriftung wie das WMB-System. Achten Sie darauf, dass Zubehör und Klemmen aus derselben Serie stammen – 2002-Zubehör passt nicht an die Reihe 870.
Darf ich als Privatperson eine Lampe mit WAGO-Klemmen anschließen?
WAGO-Klemmen sind einfach zu bedienen, der Umgang mit 230 Volt ist es nicht. Arbeiten an der festen Hausinstallation – Abzweigdose, Leuchtenanschluss, Verteiler – gehören in die Hand einer Elektrofachkraft, die freischaltet, gegen Wiedereinschalten sichert, die Spannungsfreiheit feststellt und die Aderfunktion durch Messen prüft. Viele Privatkunden bestellen die passenden Klemmen für Wohnzimmer, Küche, Badezimmer oder Garage trotzdem selbst und lassen sie vom Elektriker verbauen. Das Leuchtmittel in einer fertig angeschlossenen Leuchte tauschen Sie dagegen wie gewohnt selbst.
