Verbindungs- und Klemmentechnik von WAGO

WAGO 377 WAGO-Artikel

WAGO steht für Verbindungs- und Klemmentechnik in Abzweigdose, Leuchte und Verteiler. Den größten Teil dieser Kategorie bilden Reihenklemmen für die Hutschiene – Durchgangs-, Schutzleiter-, Doppelstock-, Dreistock- und Etagenklemmen samt dem zugehörigen Zubehör wie Abschluss- und Zwischenplatten, Brückern, Beschriftungssystemen und Betätigungswerkzeug. Für Abzweigdose und Leuchtenanschluss finden Sie die Hebelklemmen der Serie 222 zum mehrfachen Lösen und Wiederverbinden, die COMPACT-Verbindungsdosenklemmen der Serie 2273 als kompakte Steckklemmen sowie die Leuchtenklemmen der Serie 224. Welcher Typ passt, richtet sich nach Einbauort, Leitertyp, Zahl der Klemmstellen und zulässigem Leiterquerschnitt. Die genauen Werte stehen je Modell in den technischen Daten; links im Filter grenzen Sie nach Bedarf ein.

Hutschiene & DoseReihenklemmen und Verbindungsdosenklemmen
Je BauformHebel-, Steck- und Push-in-Anschluss
Je ModellLeiterzahl & Querschnitt im Datenblatt
Sofort lieferbarVersand aus Deutschland
97–120 von 377 Artikeln

  • Reihenklemmen für die Hutschiene: Durchgangs-, Schutzleiter-, Doppelstock- und Dreistockklemmen
  • Zubehör zur Klemmenleiste: Abschluss- und Zwischenplatten, Brücker, Beschriftung, Betätigungswerkzeug
  • Hebelklemmen der Serie 222 (z. B. 222-413, 222-415)
  • COMPACT-Verbindungsdosenklemmen der Serie 2273 als Steckklemmen (z. B. 2273-203, 2273-204)
  • Leuchtenklemmen der Serie 224 für den Leuchtenanschluss (z. B. 224-112)
  • Zahl der Klemmstellen und zulässiger Querschnitt je Modell in den technischen Daten

1. Klemmentyp bestimmen

Auf der Hutschiene im Verteiler sitzen Reihenklemmen – Durchgangs-, Schutzleiter-, Doppelstock- und Dreistockklemmen. In der Abzweigdose arbeiten Verbindungsdosenklemmen: Hebelklemmen der Serie 222 lassen sich mehrfach lösen, die COMPACT-Steckklemmen der Serie 2273 sind besonders kompakt, die 224er sind auf den Leuchtenanschluss ausgelegt. Wählen Sie nach Einbauort und Einsatzzweck.

2. Klemmstellen zaehlen

Entscheidend ist, wie viele Leiter Sie verbinden. Die Serien gibt es mit unterschiedlicher Zahl an Klemmstellen. Die genaue Polzahl je Artikel steht in den technischen Daten - bitte dort pruefen, nicht schaetzen.

3. Leiter und Querschnitt pruefen

Ob starr, flexibel oder feindraehtig und welcher Querschnitt zulaessig ist, haengt vom Modell und der Serie ab. Diese Angaben sind je Klemme im Datenblatt hinterlegt und sollten zur Leitung in Ihrer Installation passen.

Reihenklemmen für Verteiler und Schaltschrank

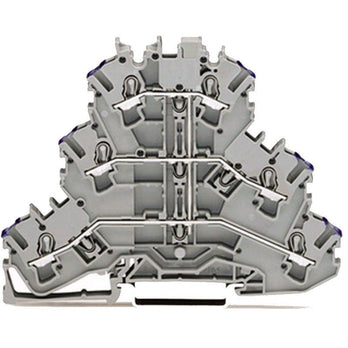

Den größten Teil dieser Kategorie bilden Reihenklemmen für die Montage auf der Hutschiene. Dazu gehören Durchgangsklemmen für einen bis vier Leiter, Schutzleiterklemmen, Sicherungsklemmen sowie Doppelstock- und Dreistockklemmen, die zwei beziehungsweise drei Etagen übereinander stapeln und dadurch Platz auf der Schiene sparen. Die Serie 2002 ist WAGO TOPJOB S. Welche Leiterarten und Querschnitte eine Klemme aufnimmt, steht je Modell in den technischen Daten.

Zubehör für die Klemmenleiste

Zur Reihenklemme gehört Zubehör, ohne das sich eine Klemmenleiste nicht vollständig aufbauen lässt: Abschluss- und Zwischenplatten schließen die Reihe ab und trennen benachbarte Klemmen, Brücker verbinden benachbarte Klemmen miteinander, Beschriftungssysteme und Einsteckschilder kennzeichnen die Klemmstellen, und mit dem Betätigungswerkzeug wird die Klemmstelle geöffnet. Welches Zubehör zu welcher Klemme passt, entnehmen Sie den Artikeldaten.

Hebelklemmen der Serie 222

Die Hebelklemmen der Serie 222 – etwa 222-413 oder 222-415 – verbinden Leiter über einen aufklappbaren Hebel. Das Verbinden gelingt ohne Werkzeug, und die Klemmstelle lässt sich wieder öffnen, wenn eine Leitung getauscht oder umgeklemmt werden soll. Wie viele Leiter eine Klemme aufnimmt und welcher Querschnitt zulässig ist, steht je Modell in den technischen Daten.

COMPACT-Steckklemmen der Serie 2273

Die COMPACT-Verbindungsdosenklemmen der Serie 2273, zum Beispiel 2273-203 oder 2273-204, sind kompakte Steckklemmen für die Abzweigdose. Der Leiter wird gesteckt; die Bauform ist auf wenig Platz ausgelegt. Geeigneter Leitertyp und Querschnitt sind je Artikel angegeben.

Leuchtenklemmen der Serie 224

Die Leuchtenklemmen der Serie 224, etwa die 2-Leiter-Variante 224-112, sind für den Anschluss von Leuchten gedacht und nehmen unterschiedliche Leitertypen auf. Welche Leiter und Querschnitte das jeweilige Modell zulässt, entnehmen Sie den technischen Daten.

Auswahl und Einsatz

Maßgeblich für die richtige Klemme sind Einbauort, Klemmentyp, Zahl der Klemmstellen und zulässiger Leiterquerschnitt – diese Werte unterscheiden sich je Modell. Der Filter links hilft beim Eingrenzen. Arbeiten an der Elektroinstallation gehören in die Hand einer Elektrofachkraft; die Herstellerangaben von WAGO sind dabei verbindlich.

Busch-Jäger19 ArtikelNordic18 ArtikelGira11 ArtikelHouben9 ArtikelJuice Technology6 ArtikelAlle ElektroinstallationÜbersicht

Ratgeber

WAGO-Serien im Überblick

221, 273, 2273 & Co. – welche Serie wofür.

Ratgeber

WAGO Reihenklemmen 2002

Durchgangs-, Doppelstock- und Dreistockklemmen auf der Hutschiene.

Ratgeber

WAGO 221 vs. 222

Die Hebelklemmen im Vergleich – welche wofür.

Ratgeber

WAGO 273 & 773

Die klassischen Verbindungsdosenklemmen im Überblick.

Ratgeber

WAGO COMPACT 2273

Die kompakte Steckklemme und ihre Einsatzbereiche.

Ratgeber

Welche WAGO-Klemme für die Leuchte?

Klemmen richtig auswählen und Leuchten sicher anschließen.

Haeufige Fragen zu WAGO-Klemmen

Was unterscheidet die Serien 222, 224 und 2273?
Die 222er sind Hebelklemmen, die sich wieder loesen lassen. Die 2273er sind kompakte COMPACT-Steckklemmen fuer die Dose. Die 224er sind Leuchtenklemmen fuer den Leuchtenanschluss. Welche Variante passt, haengt vom Einsatzzweck ab.
Wie viele Leiter kann ich anschliessen?
Das richtet sich nach der Zahl der Klemmstellen des jeweiligen Modells. Die genaue Polzahl ist je Artikel in den technischen Daten angegeben - bitte dort nachsehen.
Welcher Leiterquerschnitt ist zulaessig?
Der zulaessige Querschnitt und die geeigneten Leitertypen (starr, flexibel, feindraehtig) sind je Modell unterschiedlich und im Datenblatt hinterlegt. Die Klemme muss zur verwendeten Leitung passen.
Eignen sich die Hebelklemmen zum Wiederverwenden?
Die Hebelklemmen der Serie 222 lassen sich ueber den Hebel oeffnen und erneut anschliessen. Zu Grenzen bei wiederholtem Loesen beachten Sie bitte die Angaben von WAGO.
Brauche ich Werkzeug für die Montage?
Verbindungsdosenklemmen mit Hebel oder Steckanschluss sind auf werkzeugloses Anschließen ausgelegt. Reihenklemmen für die Hutschiene werden dagegen häufig mit einem Betätigungswerkzeug bedient – bei Push-in vor allem zum Lösen. Welche Betätigungsart gilt, steht im WAGO-Datenblatt des jeweiligen Artikels. Die Vorbereitung der Leiter und die Montage gehören in die Hand einer Elektrofachkraft.
Sind die Klemmen fuer meine Anwendung zugelassen?
Einsatzbereich und Zulassungen ergeben sich aus den Herstellerangaben des jeweiligen Modells. Pruefen Sie die technischen Daten und die WAGO-Dokumentation fuer Ihren konkreten Anwendungsfall.
