Elektroinstallation / ABB


>> vergrößern
(Abbildung kann abweichen)

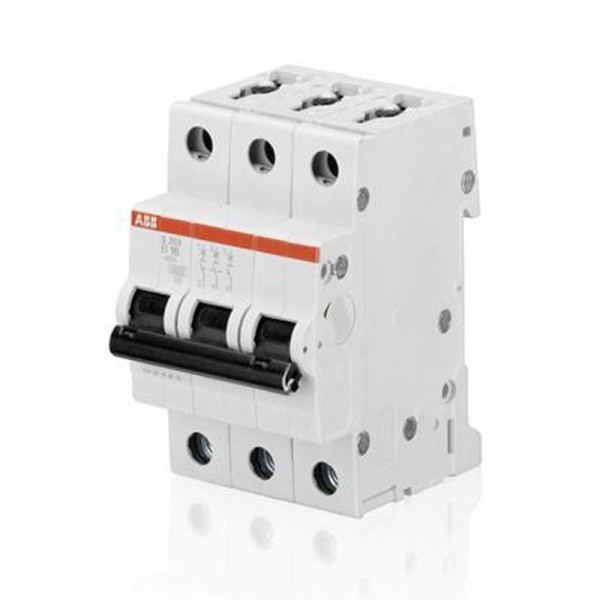

ABB S203-B16

Artikelnr.: 1020000079

Lagerbestand: 1055


Preis: 11.47 EUR
Preis: 13,65 EUR / inkl. MwSt.
( zzgl. Versandkosten)

Menge:


In den Warenkorb
Beschreibung
Allgemeine Informationen
Typ:S203-B16

Bestellnummer:2CDS253001R0165

EAN:4016779469005

Katalogbeschreibung: Sicherungsautomat - S200 - 3P - B - 16 A

Beschreibung:
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Abmessungen
Tiefe des Produkts:69 mm
Höhe des Produkts:88 mm
Nettogewicht:0.375 kg
Breite des Produkts:52.5 mm

Umgebungstemperatur:Betrieb -25 ... +55 °C
Lagerung -40 ... +70 °C
Schockfestigkeit nach IEC 60068-2-27:25g / 2 shocks / 13 ms
Schwingungsfestigkeit nach IEC 60068-2-6:5 g, 20 Frequenzzyklen bei 5…150…5 Hz bei 0,8 In
Klimafestigkeit:28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %

RoHS Status:Folgt EU Richtlinie 2002/95/EC August 18, 2005 und Ergänzungen


Technische Daten
Anzahl Pole:3
Auslösecharakteristik: B
Bemessungsstrom (In): 16 A
Bemessungsbetriebsspannung: nach IEC 60898-1 400 V AC
nach IEC 60947-2 440 V AC

Verlustleistung: 7.5 W
bei Bemessungsbedingungen pro Pol 2.5 W

Bemessungsisolationsspannung (Ui):nach IEC/EN 60664-1 440 V

Betriebsspannung:Maximum (inkl. Toleranz) 440 V AC
Minimum 12 V AC / 12 V DC

Bemessungsfrequenz (f):50 Hz
60 Hz

Bemessungsschaltvermögen (Icn): (400 V AC) 6 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): (230 V AC) 20 kA
Bemessungs-Betriebskurzschlussausschaltvermögen (Ics): (230 V AC) 15 kA

Energiebegrenzungsklassen: 3
Überspannungskategorie: III
Verschmutzungsgrad:3
Bemessungsstoßspannungsfestigkeit (Uimp):4 kV
(6.2 kV @ sea level)
(5.0 kV @ 2000 m)

Isolationsprüfspannung:50 / 60 Hz, 1 min: 2 kV
Gehäusematerial: Isolierstoff Gruppe I, RAL 7053
Bedienteilausführung: Isolierstoff Gruppe II, schwarz, plombierbar
Schaltstellungsanzeige: Rot ON / Grün OFF

Schutzart:IP20

Anmerkungen: IP40 eingebaut im Verteiler

Elektrische Standfestigkeit: 20000 AC Zyklen
Mechanische Standfestigkeit: 20000 Zyklen
Anschlussart:Schraubklemmen
Art der Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss

Anschlussmöglichkeit:Sammelschiene 10 / 10 mm²
Feindrähtig mit Aderendhülse 0.75 ... 25 mm²
Feindrähtig 0.75 ... 25 mm²
Starr 0.75 ... 35 mm²
Mehrdrähtig 0.75 ... 35 mm²

Anzugsdrehmoment: 2.8 N·m

Empfohlener Schraubendreher: Pozidriv 2

Montage auf DIN-Schiene:TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715

Einbaulage: beliebig

Normen: IEC/EN 60898-1
IEC/EN 60947-2
UL 1077

Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSA: Sammelschiene 18-8 AWG
Leiter 18-4 AWG
Anzugsdrehmoment UL/CSA:25 in·lb
Bemessungsausschaltvermögen nach UL1077:6 kA
(DC) 10 kA
Maximale Betriebsspannung UL/CSA:480Y / 277 V AC

Zertifikate und Deklarationen
Betriebs- und Montageanleitung:2CSC400002D0208
Datenblatt, technische Information:2CSC400002D0208
Konformitätserklärung - CE:2CDK403001D0604
RoHS Information:2CDK400003K0201

Klassifizierungen
E-nummer:2100446

ETIM 4:EC000042 - Leitungsschutzschalter
ETIM 5:EC000042 - Leitungsschutzschalter
ETIM 6:EC000042 - Leitungsschutzschalter
eClass:7.0 27141901
UNSPSC:39121614
Kennbuchstabe (elektrische Betriebsmittel):F
