Osram

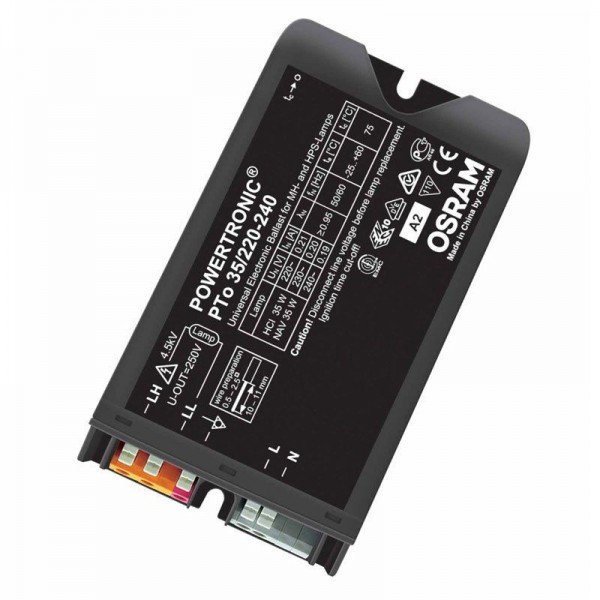

POWERTRONIC OUTDOOR PTo für HID Lampen für die Außenanwendung
EAN: 4008321956323


Einsatzmöglichkeiten
DIM-Schnittstelle -
Dimmbereich -
Dimmbar Nein
EVG-Reset-Zeit > 0.5 s
Überlastschutz Ja
Übertemperaturschutz Automatische Abschaltung, reversibel durch Netzunterbrechung
Zündzeitbegrenzung 20 min
Befestigungsart Schraubmontage
Geeignet für Leuchten mit Schutzklasse Klasse I | Klasse II

Klassifikationen
SEG-Nr. 7980340

Zertifikate & Standards
Prüfzeichen - Zulassung ZLOV1FD00399_REM
EEI - Energieeffizienzklasse A2
Normen gem. EN 61347-2-12 | gem. EN 55015:2006 + A1:2007 | gem. EN 61000-3-2 | gem. EN 61547

Zusätzliche Produktdaten
Bauform / Ausführung Elektronisches Vorschaltgerät (EVG)DALI

Logistische Daten
Relative Luftfeuchte 5...85 % 1)
Lagertemperaturbereich -40...85 °C

Farben & Materialien
Produktfarbe Schwarz

Elektrische Daten
Bemessungsleistungsfaktor λ 0.95 2)
Maximaler Netzstrom 0.20 A 3)
Nennspannung 220-240 V
Netzfrequenz 50-60 Hz
Lampenleistung 39 W
Betriebsfrequenz 0.165 kHz
Zündspannung 4.5 kVp
Geräteverlustleistung 4.0 W
Max. Anz. EVG an Sicherungsautomat 10 A 15
Max. Anz. EVG an Sicherungsautomat 16 A 26
Maximale Leitungskapazität EVG/Lampe 120 pF
TH Halbwertsbreite 250 μs

Elektrische Daten
Stromart AC
Einschaltstrom 40 A
Benennungsleistung + Verlustleistung NaN

Abmessungen & Gewicht
Max. Leitungslänge - System 1.5 m
Länge 155.00 mm
Breite 83.00 mm
Höhe 32.00 mm
Lochmaßabstand Länge 123 mm
Produktgewicht 725.000 g
Abisolierlänge eingangsseitig 10...11 mm
Abisolierlänge ausgangsseitig 10...11 mm
Leitungsquerschnitt eingangsseitig 0.75...2.5 mm²
Leitungsquerschnitt ausgangsseitig 0.75...2.5 mm²

Temperaturen
Umgebungstemperaturbereich -25...+60 °C
Betriebstemperatur 75 °C
Max.Gehäusetemp. im Fehlerfall 110 °C


POWERTRONIC OUTDOOR PTo für HID Lampen für die Außenanwendung
Neben der klassischen Innenraumbeleuchtung wächst die Bedeutung der Elektronik auch in der Straßen- und Außenbeleuchtung. Zunehmend gefordert wird maximale Energieersparnis in Kombination mit optimierten Lampenwartungszyklen. PTo-EVG für die Straßenbeleuchtung erfüllen diese Anforderungen in hervorragender Weise - auch dank ihrem hohen Maß an Einstell- und Dimmmöglichkeiten. Diese EVG bieten somit ein Höchstmaß an Flexibilität in Kombination mit einem äußerst robusten und langlebigen Design und setzen dadurch einen neuen Maßstab für zukunftsweisende und effiziente Straßenbeleuchtung.

POWERTRONIC PTo für die Straßenbeleuchtung
• Für HST- und HIT-Lampen
• Bis zu 60.000 h Lebensdauer und mehr
• Entwickelt nach Impulsspannungskategorie III bis 6 kV, zusätzlich Blitzschlagfestigkeit bis 10 kV
• Für SK-I- und SK-II-Leuchten
• Vibrationsgeprüft nach EN 60598-1 Absatz 4.20
• Dimmbar mit unterschiedlichen Ansteuermöglichkeiten

PTo 3DIM - das Mehrwert-Dimm-EVG
PTo 3DIM-EVG sind geeignet zum Dimmen von HIT- und HST-Lampen. Sie bieten dabei ein Höchstmaß an Flexibilität in der Ansteuerung durch drei gänzlich unterschiedliche Ansteuerungsmöglichkeiten in einem EVG.1) DALI Ansteuerung-Kontinuierlicher Dimmbereich zwischen 100 % und 60 % der Lampenleistung-Rückkanalfähig zur Übermittlung von Lampen-und EVG-Status in die Leitzentrale- Zentrales Steuerungssystem (Telemanagementsystem) notwendig 2) StepDIM - Zwei-Stufenschaltung- Einfaches Stufendimmen durch Anschluss einer zusätzlichen Steuerleitung direkt am EVG- Minimale und maximale Werte können mittels Software angepasst werden- Ersetzt ohne größeren Aufwand bestehende Lösungen mit KVG und Drosselanzapfung3) AstroDIM - Dimmen mit integriertem Zeitstellglied-Leistungsreduzierung ganz ohne externe Steuerinfrastruktur- Autarkes Dimmen dank internem Zeitstellglied und Softwaresteuerung -Individuelles Anpassen der Dimmparameter mittels Software

Allgemeine Hinweise
• Versorgungsspannung: 220 V-10 %/240 V+10 %
• Netzfrequenz: 50...60 Hz
• Nicht geeignet für Gleichspannungsbetrieb
• Funkentstörung: nach EN 55015 (A1:2007) bis 300 MHz
• Sicherheit: nach EN 61347-2-12
• Netzstromoberwellen: nach EN 61000-3-2
• Immunität, Störfestigkeit: nach EN 61547
• Lichtstromfaktor 1 verglichen mit KVG-Betrieb
• Kein sofortiges Wiederzünden heißer Lampen
• VDE Sign EMV Sign ENEC 10

1) max. 56 d/y bei 85%
2) Minimum
3) At 230 VAC
