EAN: 8711500881182

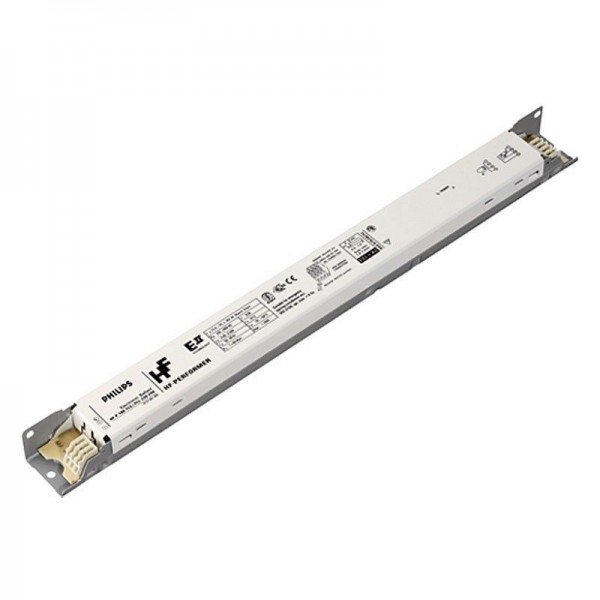

Philips setzt bei kompakten, leichten und intelligenten elektronischen Hochfrequenz-
Vorschaltgeräten neue Maßstäbe. HF-Performer Intelligent erlaubt das Tauschen von MASTER TL5 HE- und HO-Lampen gleicher Länge und bietet so ein Höchstmaß an Flexibilität in der Leuchtengestaltung und -nutzung. Dank der intelligenten Stromsparfunktion kann dieses Vorschaltgerät die Systemeffizienz in Kombination mit MASTER TL5, TL5c, TL-D und PL-L erheblich steigern.


Allgemeine Eigenschaften
Anwendungscode EII
Lampentyp TL5
Lampenanzahl 1 piece/unit
Anzahl Produkte für MCB (16 A Typ B) (Nom) 12
Automatischer Neustart Ja

Elektrische Kenndaten
Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Zündmethode Warm Start
Spitzenwert (max.) 1.7
Zündzeit (max.) 5.0 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (max.) 0.5 mA
Einschaltstromweite 0.35 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1.00
Verlustleistung (Nom) 4.0-5.4 W
Einschaltstrom (max.) 31 A

Verdrahtung
Typ Anschlussklemme Eingang Insert
Kabelkapazität Ausgangskabel Sekundärseite (Nom) 150 pF
Anschlussklemme sekundär Insert
Leitungslänge Hot Wire 0.75 m
Abisolierlänge 8.0-9.0 mm
Leitungsquerschnitt primär 0.50-1.00 mm²
Leitungsquerschnitt sekundär 0.50-1.00 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom) 150 pF

Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts 28/35/49/80 W
Lampen-Nennleistung für TL5 28/35/49/80 W
Systemleistung für TL5 34.7/43.3/55/89.8 W
Lampenleistung für TL5 30.7/38.7/50.2/84 W
Energieverlust für TL5 4/4.6/4.8/5.8 W

Temperaturkenndaten
Umgebungstemperatur (max.) 50 °C
Umgebungstemperatur (min.) -25 °C
Lagertemperatur (max) 80 °C
Lagertemperatur (min) -40 °C
Gehäusetemperatur (Nom) 75 °C
Maximum T-Gehäuse (max.) 75 °C
Zündtemperatur (max) 50 °C
T-Zündung (min.) -25 °C

Mechanische Kenndaten
Gehäuse L360x30x22
Notlicht
Batteriespannung Lampenbetrieb 198-276
Zulassungen und Anwendungseigenschaften
Energieeffizienzindex A2
EMV 9 kHz … 30 MHz EN55015
EMV 30 MHz … 1000 MHz EN 55022 Class B
Sicherheitsstandard IEC 61347-2-3
Leistungsstandards IEC 60929
Qualitätsstandard ISO 9000:2000
Umweltnorm ISO 14001
Oberschwingungen IEC 61000-3-2
EMC-Immunitätsstandard IEC 61547
Vibrationsstandard IEC68-2-6 F c
Erschütterungsstandard IEC 68-2-29 Eb
Luftfeuchtigkeitsstandard EN 61347-2-3 clause 11

Zeichen & Zertifikate CE ENEC Zertifikat VDE-EMV Zertifikat
Temperatur-Kennzeichnung Yes
Notfallstandard IEC 60598-2-22
Brumm- und Geräuschpegel Nicht wahrnehmbar

Produktdaten
Gesamt-Produktcode 872790086249200
Bestell-Produktname HF-Pi 1 28/35/49/80 TL5 EII
EAN/UPC - Produkt 8711500881182
Bestellcode 86249200
Anzahl pro Verpackung 1
Anzahl pro Umverpackung 12
Material-Nr. (12NC) 913700652566
Nettogewicht (Einzelteil) 0.247 kg
