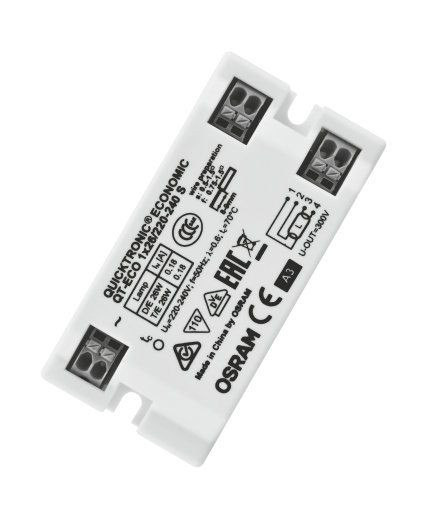

Dieses 50 g schwere Vorschaltgerät für Dulux von der Schutzart IP20 gehört zur Energieeffizienzklasse A3 und braucht für seinen Warmstart weniger als 1,5 s. Die Abmessungen des Gerätes betragen 80 mm in der Länge, 40 mm in der Breite und eine Höhe von 22 mm. Die maximale Betriebstemperatur am Tc-Punkt liegt bei 70°C und die maximale Gehäusetemperatur im Fehlerfall bei 110°C. Die maximale Leistung pro angeschlossener Leuchte beträgt 25 Watt und das Vorschaltgerät schaltet bei Lampendefekt sowie am Lampenlebensende automatisch ab.

Energieeffizienzklasse: A3
Energieverbrauch: - kWh/1000h

Anwendungsdaten
Lampenstart warm start within 1.5 s 1)

Kategorisierungen
SEG-Nr. 7980264
EAN 4008321065971

Normen & Standards
Prüfzeichen - Zulassung VDE
Energieeffizienzklasse – EEI A3
Normen gem. EN 61347-2-3 | gem. EN 55015:2006 + A1:2007 | gem. EN 61000-3-2 | gem. EN 61547
Schutzart IP20

Allgemeine beschreibende Daten
Bauform / Ausführung EVG Standard
Neuer Artikel NEW

Logistische Daten
Produktgewicht 50 g
Relative Luftfeuchte 5…85 % 2)
Lagertemperatur -40...85 °C

Technik – Elektrische Angaben
IP Einschaltstrom 14 A
Nennspannung 220-240 V
Netzfrequenz 50 Hz
DC-Spannung 176…254 V
Betriebsfrequenz 35 ... 45 kHz
max. Anz. EVG an Sicherungsautomaten 10A 30
max. Anz. EVG an Sicherungsautomaten 16A 50
TH Halbwertsbreite 120 µs

Technik – Geometriedaten
Länge 80 mm
Breite 40 mm
Höhe 22 mm
Lochmaßabstand Länge 72...75 mm

Technik – Temperaturen
Umgebungstemperaturbereich -15…+50 °C
max. Betriebstemp. am Tc-Punkt 70 °C
max. Gehäusetemp. im Fehlerfall 110 °C


Allgemeine Hinweise
- Versorgungsspannung: 220…240 V
- Netzfrequenz: 50 Hz
- Netzspannung: 198…254 V
- 0-Hz-DC und 60-Hz-Betrieb grundsätzlich möglich; Einhaltung der EMV bei 0- und 60-Hz-Betrieb im Verantwortungsbereich des Leuchtenherstellers
- Lampenwarmstart innerhalb von 1,5 s
- Batteriespannung darf bis 176 V absinken. Zündung muss oberhalb 198 V erfolgen
- Maximale Anschlussleistung pro Leuchte: 25 W (ausgenommen QT-ECO T/E 2x...)
- Automatische Sicherheitsabschaltung bei Lampendefekt und am Lampenlebensende (EoL T.2)
- Automatische Wiedereinschaltung nach Lampenwechsel
- Energie-Effizienz-Index EEI=A3
- Prüfzeichen: VDE Sign
- Zusätzliches Merkmal: EOL Sign
- Sicherheit: nach EN 61347-2-3
- Funkentstörung: nach EN 55015:2006+A1:2007/CISPR 15
